invfreqz

Идентифицируйте параметры фильтра в дискретном времени из данных частотной характеристики

Свернуть все на странице

Синтаксис

[b,a] = invfreqz(h,w,n,m)
[b,a] = invfreqz(h,w,n,m,wt)
[b,a] = invfreqz(___,iter)
[b,a] = invfreqz(___,tol)
[b,a] = invfreqz(___,'trace')
[b,a] = invfreqz(h,w,'complex',n,m,___)

Описание

[b,a] = invfreqz(h,w,n,m) возвращает векторы вещественных числителей и коэффициентов знаменателя b и a передаточной функции h.

[b,a] = invfreqz(h,w,n,m,wt) взвешивает ошибки подгонки по сравнению с частотой, используя wt.

пример

[b,a] = invfreqz(___,iter) предоставляет алгоритм, который гарантирует стабильность полученной линейной системы путем поиска наилучшей подгонки с помощью числовой итерационной схемы. Этот синтаксис может включать любую комбинацию входных параметров из предыдущих синтаксисов.

[b,a] = invfreqz(___,tol) использует tol решить сходимость итерационного алгоритма.

[b,a] = invfreqz(___,'trace') отображает текстовый отчет о прогрессе итерации.

[b,a] = invfreqz(h,w,'complex',n,m,___) создает сложный фильтр. В этом случае симметрия не применяется, и частота задается в радианах между - π и π.

Примеры

свернуть все

Открыть Live Script

Преобразуйте простую передаточную функцию в данные частотной характеристики, а затем вернитесь к исходным коэффициентам фильтра. Нарисуйте нули и полюса функции.

a = [1 2 3 2 1 4];
b = [1 2 3 2 3];

[h,w] = freqz(b,a,64);
[bb,aa] = invfreqz(h,w,4,5)
bb = 1×5

    1.0000    2.0000    3.0000    2.0000    3.0000


aa = 1×6

    1.0000    2.0000    3.0000    2.0000    1.0000    4.0000


zplane(bb,aa)

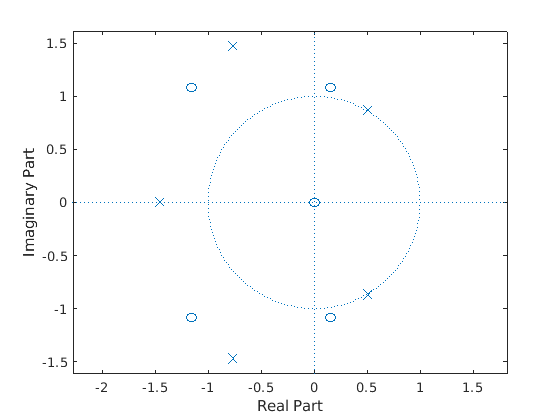

Figure contains an axes. The axes contains 3 objects of type line.

bb и aa эквивалентны b и a, соответственно. Однако система нестабильна, потому что она имеет полюса вне модуля круга. Использование invfreqzитерационный алгоритм для нахождения стабильного приближения к системе. Проверьте, что полюса находятся внутри модуля круга.

[bbb,aaa] = invfreqz(h,w,4,5,[],30)
bbb = 1×5

    0.2427    0.2788    0.0069    0.0971    0.1980


aaa = 1×6

    1.0000   -0.8944    0.6954    0.9997   -0.8933    0.6949


zplane(bbb,aaa)

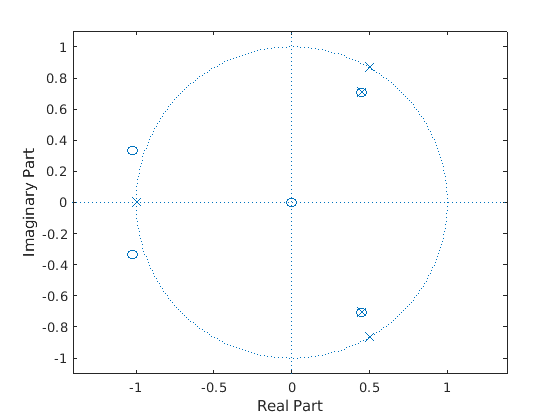

Figure contains an axes. The axes contains 3 objects of type line.

Входные параметры

свернуть все

Частотная характеристика, заданная как вектор.

Угловые частоты, на которых h вычисляется, задается как вектор.

Желаемый порядок числителя и полиномов знаменателя, заданный как положительные целочисленные скаляры.

Весовые коэффициенты, заданные как вектор. wt - вектор весовых коэффициентов, имеющий ту же длину, что и w.

Количество итераций в поисковом алгоритме, заданное как положительный действительный скаляр. The iter параметр подсказывает invfreqz завершить итерацию, когда решение сходится, или после iter итерации, в зависимости от того, что наступит раньше.

Допуск, заданный как скаляр. invfreqz определяет сходимость как возникающую, когда норма (измененного) вектора меньше tol.

Чтобы получить вектор веса всех таковых, используйте

invfreqz(h,w,n,m,[],iter,tol)

Выходные аргументы

свернуть все

Коэффициенты передаточной функции, возвращенные как векторы. Выразите передаточную функцию с точки зрения b и a как

H(s)=B(s)A(s)=b(1)sn+b(2)sn−1+⋯+b(n+1)a(1)sm+a(2)sm−1+⋯+a(m+1)

Пример: b = [1 3 3 1]/6 и a = [3 0 1 0]/3 задайте фильтр Баттерворта третьего порядка с нормализованной частотой 3 дБ 0,5 π рад/выборка.

Типы данных: double | single
Поддержка комплексного числа: Да

Алгоритмы

По умолчанию invfreqz использует метод ошибки уравнения, чтобы идентифицировать лучшую модель из данных. Это находит b и a в

minb,a∑k=1nwt(k)|h(k)A(w(k))−B(w(k))|2

путем создания системы линейных уравнений и решения их с помощью MATLAB® \ оператор. Здесь A (в (k) и B (в (k)) являются преобразованиями Фурье полиномов a и b, соответственно, на частоте, (k), и n является количеством частотных точек (длина h и w). Этот алгоритм основан на Леви [1].

Алгоритм верхнего уровня («output-error») использует демпфированный метод Гаусса-Ньютона для итерационного поиска [2] с выходом первого алгоритма в качестве начальной оценки. Это решает прямую задачу минимизации взвешенной суммы квадратичной невязки между фактической и желательной точками частотной характеристики.

minb,a∑k=1nwt(k)|h(k)−B(w(k))A(w(k))|2

Ссылки

[1] Levi, E. C. «Complex-Curve Fitting». Транзакции IRE по автоматическому управлению. Том AC-4, 1959, с. 37-44.

[2] Деннис, Дж. Э., младший, и Р. Б. Шнабель. Численные методы для без оптимизации без ограничений и нелинейных уравнений. Englewood Cliffs, Нью-Джерси: Prentice Hall, 1983.
