WVTool

Откройте Window Visualization Tool

Описание

Window Visualization Tool является интерактивным инструментом, который позволяет вам визуализировать время и частотный диапазон графики вектора окна. Можно сгенерировать векторы окна для ряда общих оконных функций с помощью программного обеспечения Signal Processing Toolbox™. См. window для получения списка поддерживаемых оконных функций.

Примечание

Соответствующий инструмент, Window Designer, доступен для разработки и анализа окон.

Откройте WVTool

WVTool может быть открыт программно с помощью одного из методов, описанных в Programmatic Use.

Примеры

расширить все

Отображение и сравнение окон

Открыть Live Script

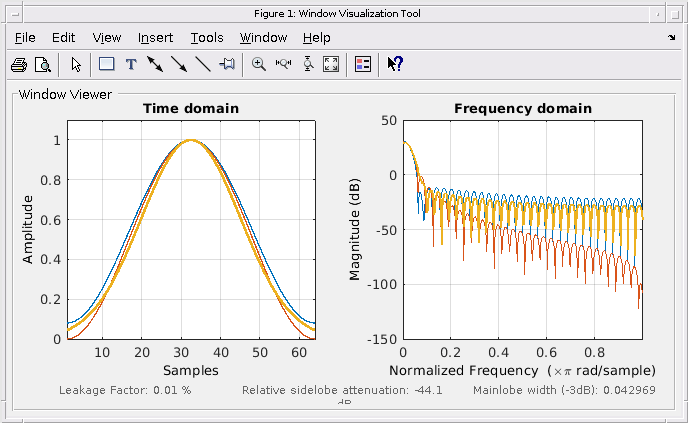

Использование wvtool для отображения и сравнения 64-точечных окон Хемминга, Ханна и Гауссова.

wvtool(hamming(64),hann(64),gausswin(64))

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains 3 objects of type line. Axes 2 with title Frequency domain contains 3 objects of type line.

Сравнение окон Кайзера с 128 точками с различными значениями $β$ .

wvtool(kaiser(128,1.5),kaiser(128,4.5))

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains 2 objects of type line. Axes 2 with title Frequency domain contains 2 objects of type line.

Программное использование

расширить все

`wvtool(WindowVector)`

wvtool(WindowVector) открывает Инструмент Window Visualization (WVTool) с временными и частотный диапазон графиками вектора окна, заданными в WindowVector. WindowVector должна быть реальной строкой или вектором-столбцом. По умолчанию график частотного диапазона является величиной преобразования Фурье вектора окна в децибелах (дБ). Можно сгенерировать векторы окна для ряда общих оконных функций с помощью программного обеспечения Signal Processing Toolbox. См. window для получения списка поддерживаемых оконных функций.

`wvtool(WindowVector1,...,WindowVectorN)`

wvtool(WindowVector1,...,WindowVectorN) открывает WVTool с временными и частотный диапазон графиками векторов окна, заданных в WindowVector1, …, WindowVectorN.

`H = wvtool(...)`

H = wvtool(...) возвращает указатель на рисунок, H.

Подробнее о

расширить все

Меню WVTool

В дополнение к обычным элементам меню wvtool содержит эти wvtool-специфические команды меню:

File меню:

Export - экспорт отображаемых графиков (графиков ) в графический файл.

Edit меню:

Copy figure - копирует отображаемые графики (графики ) в буфер обмена (доступный только на платформах Windows).
Copy options - Отображает диалоговое окно Preferences (доступно только на платформах Windows).
Figure, Axes и Current Object Properties - отображение Property Editor.

View меню:

Time domain - Проверьте, чтобы показать график временного интервала.
Frequency domain - Проверьте, чтобы показать график частотного диапазона.
Legend - Переключение имени окна legend on и off. Эта опция также доступна с помощью кнопки Legend на панели инструментов.
Параметры анализа - управляет параметрами графика отклика, включая число точек, область значений, модули измерения оси X и Y, частоту дискретизации и нормированную величину.
Можно также получить доступ к параметрам анализа, щелкнув правой кнопкой мыши метку оси X графика на панели Средство Просмотра.
Insert меню:

Вы используете меню Insert, чтобы добавить метки, заголовки, стрелы, линии, текст и оси к вашим графикам.

Tools меню:

Edit Plot - Включает режим редактирования графика
Zoom In - Масштабирование по осям X и оси Y
Zoom X - Масштабирование только по оси X. Перетащите мышь в направлении x, чтобы выбрать область масштаба.
Zoom Y - Масштабирование только по оси Y. Перетащите мышь в направлении y, чтобы выбрать область масштаба.
Full View - возвращается к полному представлению.
