Discrete-Event Chart

Дискретный график событий

  • Библиотека:

  • SimEvents

  • Discrete-Event Chart block

Описание

Блок Discrete Event Chart похож на Stateflow® график, но используется для дискретных событий. Для блока требуется лицензия Stateflow.

Отличительная характеристика блока Discrete Event Chart заключается в том, что он выполняется на основе событий, а не времени. Блок Discrete Event Chart обеспечивает эти преимущества для моделирования дискретных событий:

  • Точное время - Разрешение по времени для вхождения событий может быть произвольно точным и не ограничено шагом расчета модели.

  • Триггер по прибытии - блок Discrete Event Chart выполняется немедленно по прибытии сообщения. Он не ждет следующего шага расчета.

  • Порядок выполнения переменной - блок Discrete Event Chart не имеет фиксированного сортированного порядка выполнения. Порядок выполнения зависит от условий выполнения модели.

  • Множеств потоков выполнения на временной шаг - блок Discrete Event Chart может выполняться нуль или несколько раз за один временной шаг.

Дискретный график событий может использоваться аналогично диаграмме Stateflow (Stateflow).

Чтобы получить доступ к свойствам диаграммы, щелкните правой кнопкой мыши график и выберите Properties. Дополнительные сведения о свойствах блоков см. в разделе Создание пользовательских систем постановке в очередь с использованием диаграмм Stateflow дискретных событий.

Для получения информации о SimEvents® шаблоны проектирования с Discrete Event Chart блоком, см. SimEvents Common Design Patterns.

Примеры моделей

Flush Entities from a Queue-Server

Очистить сущности от сервера очереди

Используйте блок Discrete-Event Chart, чтобы смоделировать сервер очереди, который может очищать сущности, когда он получает сообщение от порта «FlushCmd».

Discrete-Event Chart Precise Timing

Дискретное событие Графика точное время

Точная синхронизация, которую выполняет блок Графика Дискретного События, когда он генерирует части в средстве. Сравнивается поведение блоков Discrete-Event Chart и Stateflow ®. Для обоих блоков требуется лицензия Stateflow ®. Используя блок Discrete-Event Chart, пример показывает, что временное разрешение событий может быть произвольно точным и независимым от шага расчета модели.

Trigger a Discrete-Event Chart Block on Message Arrival

Запуск блока Графика дискретного события при поступлении сообщения

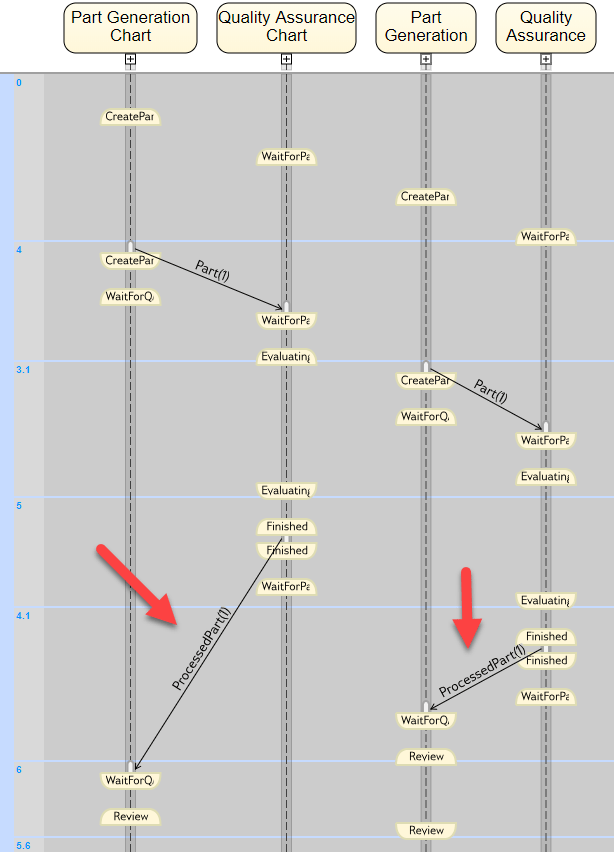

Инициируйте График Discrete-Event Block при поступлении сообщения при генерации деталей на объекте и выполнении проверки качества. В примере сравнивается поведение блоков Discrete-Event Chart и Stateflow ® Chart. Для обоих блоков требуется лицензия Stateflow ®. Пример показывает, что блок Графика Discrete-Event выполняется немедленно по прибытии сообщения и не ждет следующего шага расчета хита.

Dynamic Scheduling of Discrete-Event Chart Block

Динамическое планирование блока Графика дискретных событий

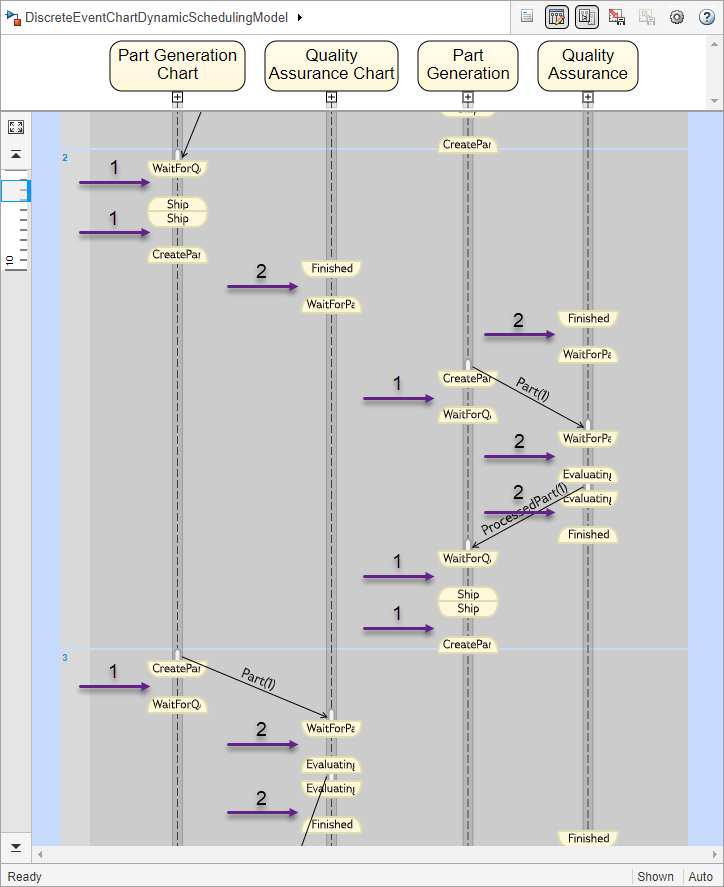

Используйте динамическое планирование, которое обеспечивает блок Графика Дискретного События. Блок Дискретный График Событий может выполняться нуль или несколько раз за временной шаг. В примере сравнивается поведение блоков Discrete-Event Chart и Stateflow ® Chart. Для обоих блоков требуется лицензия Stateflow ®.

Modeling Machine Failure

Моделирование машины

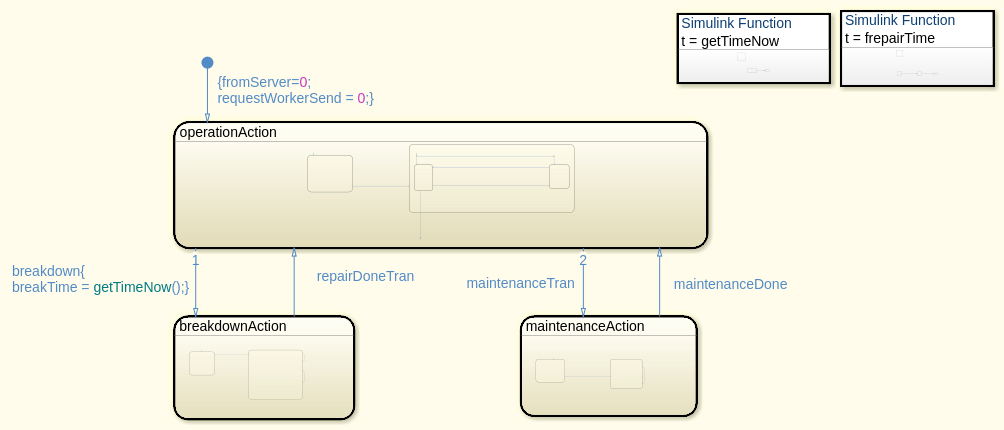

Моделируйте случайные отказы и плановое обслуживание машины во время регулярной операции. В модели машина может переходить между тремя различными состояниями.
