Этот пример показывает, как смоделировать и визуализировать шум фазы LO. Смеситель передает шум фазы локального генератора (LO) непосредственно на свой выход.
Предыдущий рисунок показывает передачу фазового шума от
к.

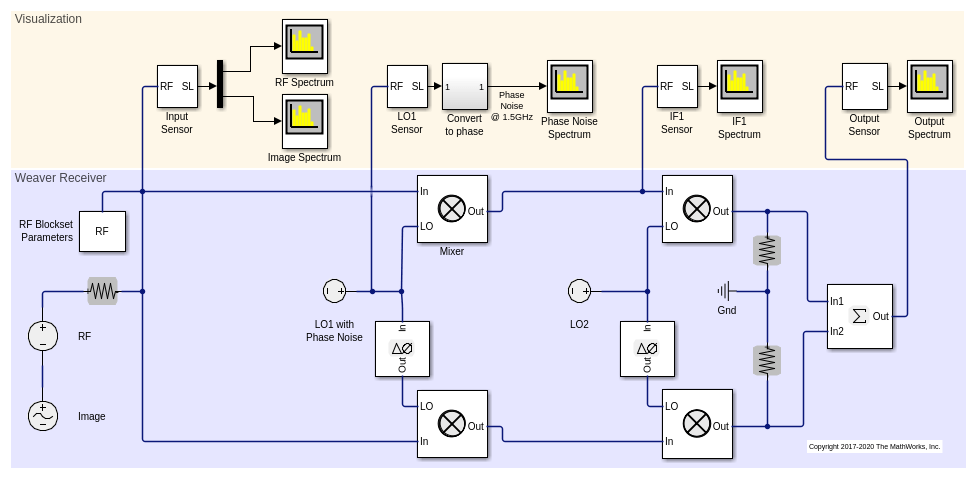

Модель ex_simrf_phase_noise вводит фазовый шум в модель из примера, Carrier to Interference Performance of Weaver Receiver. Первый этап смешивания преобразует RF и изображение вниз.
Чтобы открыть модель:
open_system('ex_simrf_phase_noise')
Модель использует Spectrum Analyzer чтобы сгенерировать 5 графиков.

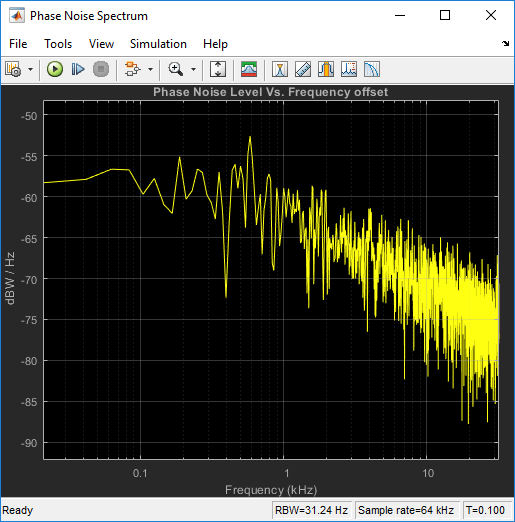

Спектр Фазы Noise возможностей показывает односторонний спектр плотности степени, измеряющий уровень фазы шума в источнике LO1 от смещения частоты, показанного в логарифмических шкалах.

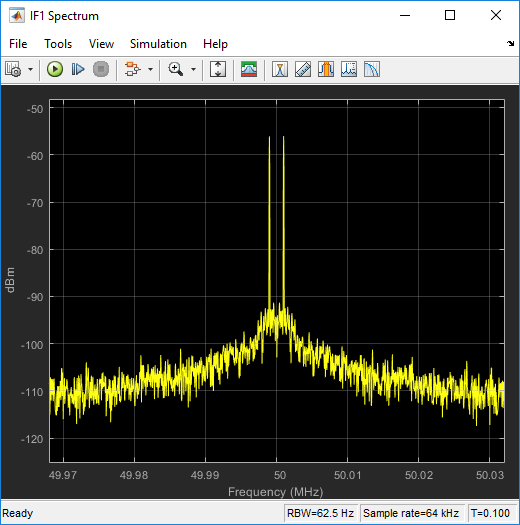

Область возможностей IF1 спектра показывает спектр степени, центрированный на первой промежуточной частоте, измеренный между первой и второй стадиями.
Возможности показывают, что шум фазы LO был передан на изображение. РЧ сигнал на несущей не виден на рисунке, потому что его уровень степени ниже фазы степени шума преобразованного вниз сигнала изображения.
Выход спектральных возможностей показывает преобразованную вниз RF с удаленными изображениями.
Шум фазы LO был передан на выход приемника.

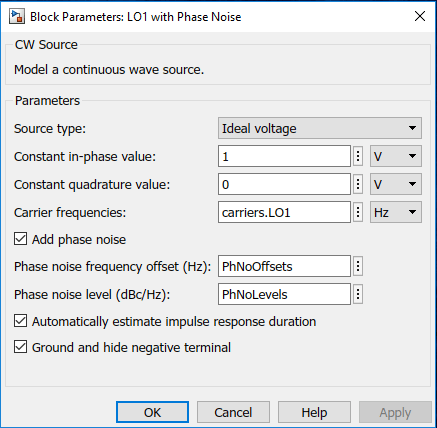

Как видно из фазы шумовых возможностей, добавленный фазы шум является розовым (1/f) и задан в LO1 источника CW. В частности, в диалоговом окне параметров блоков установлен флажок Add phase noise:

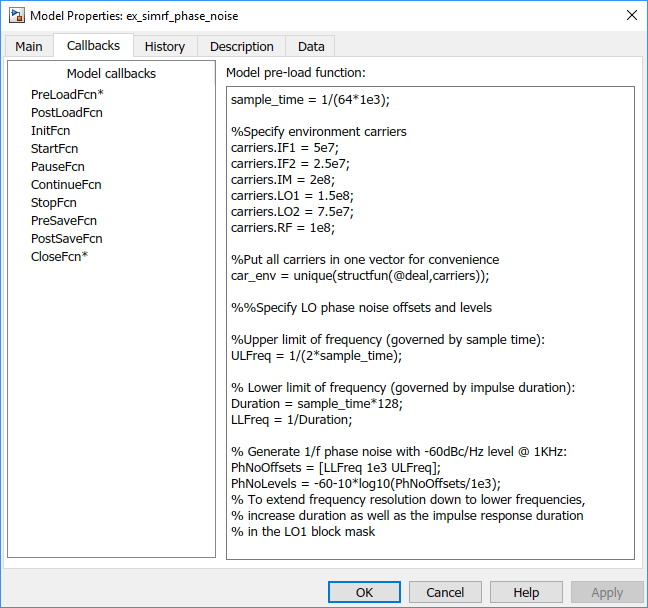

Смещение частоты шума фазы, PhNoOffsets , и фаза уровень шума, PhNoLevels переменные заданы в моделях PreLoadFcn коллбэк, доступный через SETUP > Настройки модели > Свойства модели:
Верхний предел частоты смещения определяется шагом расчета и ограничивается огибающей полосы симуляции. Нижний предел частоты смещения управляется длительностью импульсной характеристики, генерирующей профиль фазы частоты шума. Увеличение длины длительности во временных шагах с 128 до 256 удвоит разрешение частоты и позволит симуляция профиль 1/f до 250Hz (в отличие от текущего нижнего предела 500 Гц).
