depview

Анализируйте и визуализируйте модели, ссылающиеся на зависимости с или без библиотечных зависимостей

Синтаксис

depview(sys)

depview(sys,Name,Value)

Описание

depview открывает анализатор зависимостей. В то время как view_mdlrefs также открывает Анализатор Зависимостей, depview предоставляет программные опции, которые позволяют вам открыть определенное строение график зависимостей.

пример

depview(sys) открывает Анализатор Зависимостей и отображает график зависимостей для модели или библиотеки, заданный как sys.

пример

depview(sys,Name,Value) открывает Анализатор Зависимостей и отображает график зависимостей, заданный одной или несколькими Name,Value аргументы в виде пар.

Примеры

свернуть все

Откройте анализатор зависимостей с настройками по умолчанию

Открыть Live Script

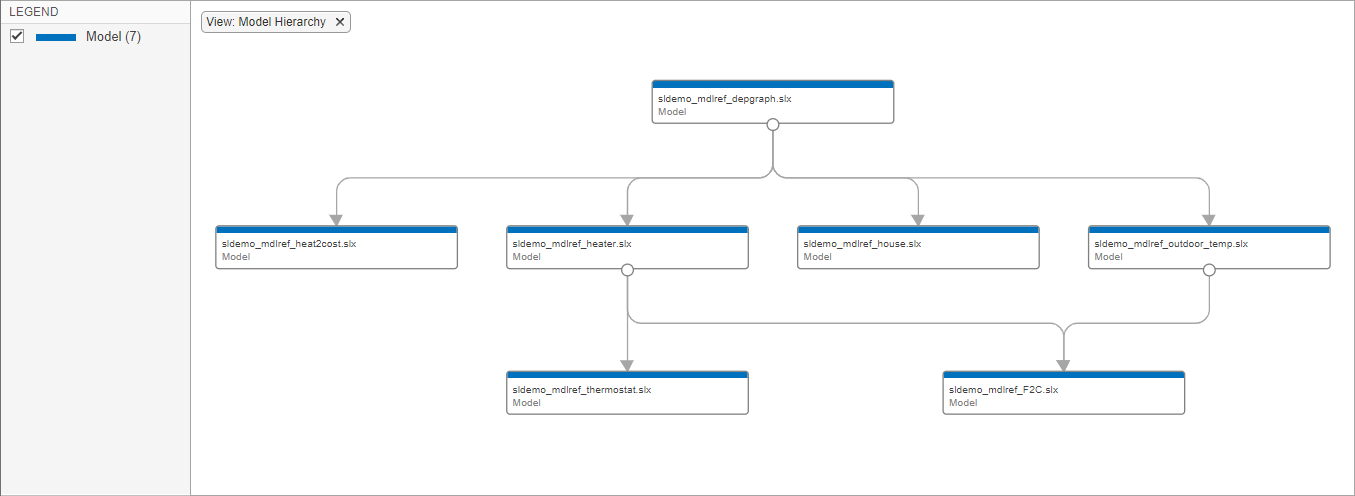

Откройте анализатор зависимостей для sldemo_mdlref_depgraph модель.

depview('sldemo_mdlref_depgraph');

Откройте анализатор зависимостей с пользовательскими настройками

Открыть Live Script

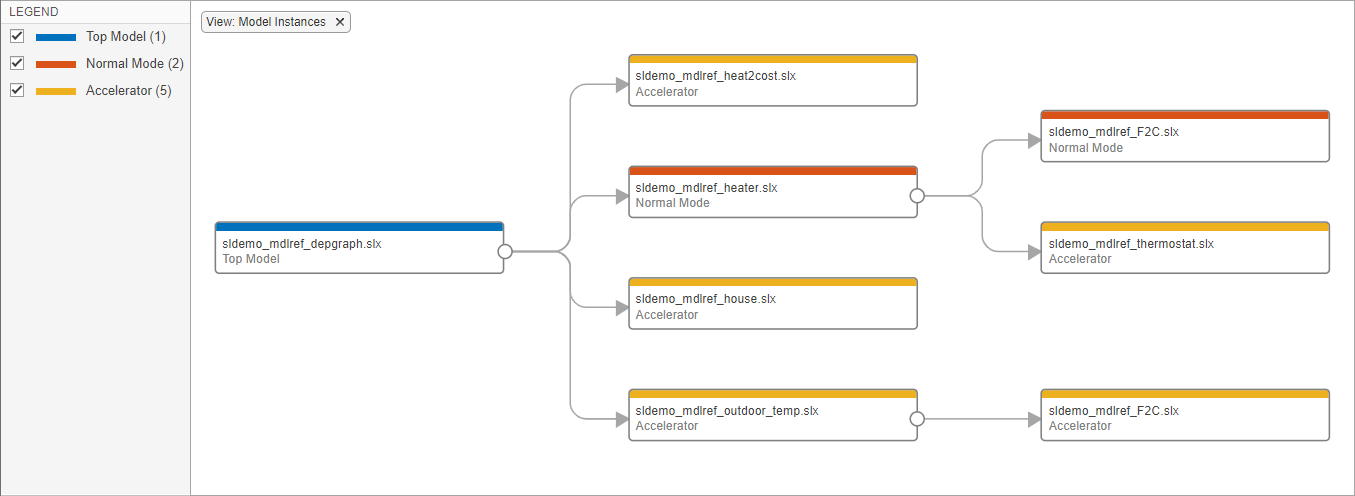

Откройте анализатор зависимостей для sldemo_mdlref_depgraph модель в виде «Образцы модели» с горизонтальным размещением.

depview('sldemo_mdlref_depgraph','ModelReferenceInstance',true,'ShowHorizontal',true);

В представлении Образцы внешний вид узла соответствует режиму симуляции.

Входные параметры

свернуть все

`sys` - Имя или путь модели или библиотеки
`' '` (по умолчанию) | вектор символов

Имя или путь модели или библиотеки, заданные как вектор символов.

Типы данных: char

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать два аргументов в виде пар имен и значений в любом порядке Name1,Value1,Name2,Value2.

Пример: depview('sldemo_mdlref_depgraph','ModelReferenceInstance',true,'ShowHorizontal',true)

`'FileDependenciesExcludingLibraries'` - График только с моделями
false (по умолчанию) | true

Чтобы открыть график зависимостей только с моделями, установите этот параметр равным true. В этом представлении внешний вид узла соответствует типу файла.

Зависимости

Можно задать только один из 'FileDependenciesExcludingLibraries', 'FileDependenciesIncludingLibraries', и 'ModelReferenceInstance' на true.

`'FileDependenciesIncludingLibraries'` - График с моделями и пользовательскими библиотеками
true (по умолчанию) | false

Чтобы открыть график зависимостей с моделями и пользовательскими библиотеками, используйте настройку по умолчанию. В этом представлении внешний вид узла соответствует типу файла.

Зависимости

Можно задать только один из 'FileDependenciesExcludingLibraries', 'FileDependenciesIncludingLibraries', и 'ModelReferenceInstance' на true.

`'ModelReferenceInstance'` - График только с моделями, которые показывают каждый образец модели отдельно
false (по умолчанию) | true

Чтобы открыть графиков зависимостей с каждым образцом модели как отдельным узлом в графике, установите этот параметр равным true. В этом представлении внешний вид узла соответствует режиму симуляции.

Зависимости

Можно задать только один из 'FileDependenciesExcludingLibraries', 'FileDependenciesIncludingLibraries', и 'ModelReferenceInstance' на true.

`'ShowHorizontal'` - отображение горизонтальных зависимостей
false (по умолчанию) | true

Чтобы открыть график зависимостей со ссылками на модели и библиотеки справа от их родительских элементов, установите этот параметр равным true. По умолчанию анализатор зависимостей показывает модели и библиотеки под их родительскими элементами.
