Model

Ссылка на другую модель для создания иерархии модели

Библиотека:
Simulink/Порты и подсистемы
HDL-кодер/порты и подсистемы

Описание

Блок Model включает модель как блок в другой модели. Включенная модель называется ссылочной моделью, а модель, которая содержит блок Model, называется родительской моделью.

Блок Model отображений входа и выхода порты, которые соответствуют входу и выходным портам верхнего уровня ссылочных моделей. Использование этих портов позволяет вам соединить ссылочную модель с другими блоками в родительской модели.

По умолчанию содержимое ссылочной модели можно увидеть, дважды щелкнув по блоку Model. Однако, если у вас есть Simulink^® Coder™ лицензии можно скрыть детали реализации модели-ссылки, защитив модель. См. «Защита моделей для сокрытия содержимого» (Simulink Coder). Если вы получаете защищенную модель, см. «Справочные защищенные модели от третьих лиц».

Чтобы задать ссылку на модель и задать параметры симуляции, откройте диалоговое окно Параметров блоков и используйте вкладку Main. Чтобы задать значения конкретных экземпляров для аргументов модели, используйте вкладку Instance parameters.

Порты

Вход

расширить все

`Port_1` - Input port, соответствующий блокам корневого уровня ссылочной модели
действительные или комплексные числа любого типа данных, поддерживаемые Simulink

Блок Model имеет порт входа для каждого входа порта модели, на которую он ссылается. Порты входа моделей-ссылок заданы блоками Inport, In Bus Element, Trigger и Enable. Имя порта Model блока совпадает с именем соответствующего порта в модели-ссылке. Входной сигнал для каждого порта Model блока должен быть действительным для соответствующего порта в модели-ссылке. См. Модель-ссылку и контур.

Входные сигналы могут иметь действительные или комплексные числа любого типа данных, поддерживаемых Simulink, включая объекты шины, массивы шин, типы данных с фиксированной точкой и перечисленные типы данных. Для получения дополнительной информации о типах данных смотрите Типы данных, поддерживаемые Simulink.

Выход

расширить все

`Port_1` - Выходной порт, соответствующий блокам корневого уровня ссылочной модели
действительные или комплексные числа любого типа данных, поддерживаемые Simulink

Блок Model имеет порт выхода для каждого выхода порта модели, на которую он ссылается. Порты выхода моделей-ссылок заданы блоками Outport и Out Bus Element. Имя порта Model блока совпадает с именем соответствующего порта в модели-ссылке. Сигналы выхода блока Model являются сигналами, соединенными с блоками Outport и Out Bus Element в ссылочной модели. См. Модель-ссылку и контур.

Выходные сигналы могут иметь действительные или комплексные числа любого типа данных, поддерживаемых Simulink, включая объекты шины, массивы шин, типы данных с фиксированной точкой и перечисленные типы данных. Для получения дополнительной информации о типах данных смотрите Типы данных, поддерживаемые Simulink.

Параметры

расширить все

Главный

`Model name` - Имя файла модели-ссылки
`''` (по умолчанию) | вектор символов

Имя файла ссылочной модели, заданное как вектор символов. Расширение файла опционально.

Имя файла должно быть допустимым MATLAB^® идентификатор для модели, как определено в Именах моделей.

Чтобы перейти к модели, на которую вы хотите ссылаться, нажмите Browse.

Чтобы просмотреть заданную модель, щелкните Open Model.

Программное использование

Параметр: ModelFile

Тип: Вектор символов

Значение: '' | '<file name>'

По умолчанию: ''

`Simulation mode` - Режим симуляции для модели-ссылки
`Normal` (по умолчанию) | `Accelerator` | `Software-in-the-loop (SIL)` | `Processor-in-the-loop (PIL)`

Задайте режим симуляции для блока Model. Режим симуляции для блока Model может отличаться от режима симуляции его ссылочной модели и других моделей иерархии модели.

Accelerator - Создайте файл MEX для модели-ссылки, а затем выполните ссылочную модель, запустив S-функцию.
Normal - Выполните интерпретацию модели-ссылки, как если бы модель-ссылка была атомарной подсистемой, реализованной непосредственно в родительской модели.
Software-in-the-loop (SIL) - Эта опция требует Embedded Coder^® лицензия. Сгенерируйте производственный код на основе настройки Code Interface параметра. Код компилируется для и выполняется на хост-платформе.
Processor-in-the-loop (PIL) - Для этой опции требуется лицензия Embedded Coder. Сгенерируйте производственный код на основе настройки Code Interface параметра. Этот код компилируется и выполняется на целевой платформе. Реализация API целевой связи поддерживает обмен данными между хостом и объектом на каждом временном шаге во время PIL симуляции.

Углы блока Model указывают режим симуляции блока Model. Для режима normal mode углы имеют пустые треугольники. В режиме Accelerator заполняются угловые треугольники. Для режимов SIL и PIL заполняются углы и слово (SIL) или (PIL) появляется на значке блока.

Хотя можно задать любой режим симуляции для модели, когда вы ссылаетесь на эту модель, блок Model задает режим симуляции ссылочного образца модели. Режим симуляции родительской модели может переопределить режим симуляции блока Model. См. Переопределенные режимы симуляции.

Программное использование

Параметр: SimulationMode

Тип: Вектор символов

Значение: 'Normal' | 'Accelerator' | 'Software-in-the-loop' | 'Processor-in-the-loop'

По умолчанию: 'Normal'

`Code interface` - Сгенерируйте код из верхней модели или модели-ссылки
`Model reference` (по умолчанию) | `Top model`

Укажите, нужно ли генерировать код из верхней части или модели-ссылки для режимов симуляции SIL и PIL. Чтобы развернуть сгенерированный код как часть большого приложения, использующего ссылку на модель, задайте Model reference. Чтобы развернуть сгенерированный код как автономное приложение, задайте Top model.

Model reference: Код генерируется из модели-ссылки как часть иерархии модели. Генерация кода использует slbuild ('model',' ModelReferenceCoderTarget ') команда.
Top model: Код генерируется из верхней модели с автономным интерфейсом кода. Генерация кода использует slbuild ('model') команда.

Зависимости

Чтобы включить этот параметр, установите Simulation mode на Software-in-the-loop (SIL) или Processor-in-the-loop (PIL).

Программное использование

Параметр: CodeInterface

Тип: Вектор символов

Значение: 'Model reference' | 'Top model'

По умолчанию: 'Model reference'

`Show model initialize port` - Управление отображением порта события инициализации
off (по умолчанию) | on

Управляйте отображением порта события инициализации на блоке Model.

прочь: Удалите порт.
на: Отображение порта события инициализации модели.

Программное использование

Параметры блоков: ShowModelInitializePort

Тип: Вектор символов

Значение: 'off' | 'on'

По умолчанию: 'off'

`Show model reset ports` - Управление отображением портов событий сброса
off (по умолчанию) | on

Управляйте отображением портов событий сброса на блоке Model.

прочь: Удалите порты.
на: Отобразите порты событий сброса модели.

Зависимости

Чтобы включить этот параметр, добавьте блок Reset Function к ссылочной модели. Чтобы задать имя порта, используйте параметр Event name Event Listener block в блоке Reset Function.

Программное использование

Параметры блоков: ShowModelResetPorts

Тип: Вектор символов

Значение: 'off' | 'on'

По умолчанию: 'off'

`Show model terminate port` - Управление отображением порта завершающего события
off (по умолчанию) | on

Управление отображением порта завершающего события на блоке Model.

прочь: Удалите порт.
на: Отобразите порт события завершения модели.

Зависимости

Чтобы включить этот параметр, выберите Show model initialize port.

Программное использование

Параметры блоков: ShowModelTerminatePort

Тип: Вектор символов

Значение: 'off' | 'on'

По умолчанию: 'off'

`Schedule rates` - Управление отображением портов периодических событий
off (по умолчанию) | on

Управляйте отображением портов периодических событий на блоке Model.

прочь

Скрыть порты.

на

Отображение портов для моделей на основе скоростей. Модель, основанная на скорости, является моделью с Sample time для указанного связанного Inport блока.

Если вы хотите вручную задать скорости портов, установите параметр AutoFillPortDiscreteRates на 'off', а затем добавьте скорости портов к параметру PortDiscreteRates.

Программное использование

Параметры блоков: ScheduleRates

Тип: Вектор символов

Значение: 'off' | 'on'

По умолчанию: 'off'

`Schedule rates with` - Управление отображением портов периодических событий
`Ports` (по умолчанию) | `Schedule Editor`

Управляйте отображением портов периодических событий на Model блоке.

Ports: Отобразите порты для моделей на основе скоростей.
Schedule Editor: Создайте разделы для моделей на основе скоростей.

Зависимости

Чтобы включить этот параметр, выберите Schedule rates.

Программное использование

Параметры блоков: ScheduleRatesWith

Тип: Вектор символов

Значение: 'Ports' | 'ScheduleEditor'

По умолчанию: 'Ports'

Параметры образца

`Instance parameters` - Отобразите параметры образца и задайте значения для модели-ссылки
переменная числа | рабочей области | математическое выражение | структура или поле структуры

Отобразите параметры образца и задайте значения для экземпляра. Instance parameters являются параметрами блоков, которые были сконфигурированы в модели-ссылке, чтобы использовать другое значение для каждого образца модели.

Чтобы задать значения для конкретного экземпляра, используйте столбец Value в таблице. Чтобы указать, что значение параметров может быть переопределено родительской моделью, установите флажок Argument. Для получения дополнительной информации о настройке параметров образца в ссылочной модели и указании значений для конкретного экземпляра в Model блока, см. Раздел «Параметризация Образцов переиспользуемой ссылочной Модели».

При изменении значений экземпляра можно использовать частичную структуру, которая имеет поля, которые соответствуют только параметрам образца, значения которых вы хотите изменить. Параметры образца, не включенные в частичную структуру, сохраняют свои значения. В структуру включите названия и значения параметра образца, заданные как векторы символов.

Программное использование

Параметры блоков: ParameterArgumentValues

Тип: структура

Значение: структура

По умолчанию: структура без полей

Параметры блоков: InstanceParameters

Тип: массив структур

Значение: структура с полями: Name, Value, Path, и Argument.

Примеры моделей

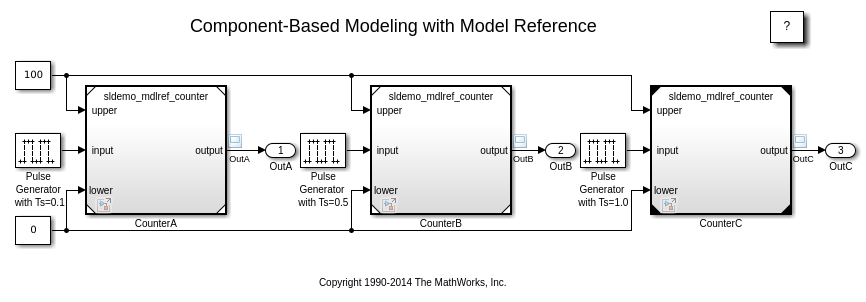

Component-Based Modeling with Model Reference

Основанное на компонентах моделирование с моделью-ссылкой

Проводит вас через симуляцию и генерацию кода модели, которая несколько раз ссылается на другую модель. В этом примере Simulink ® генерирует код для ускоренного симуляции, а Simulink ® Coder™ генерирует код, который может быть развернут в автономных приложениях.

Откройте модель

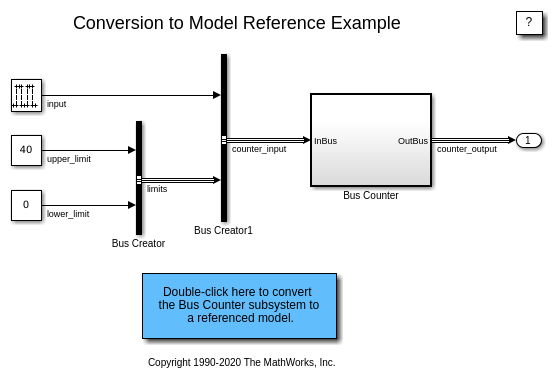

Преобразование подсистемы в ссылочную Модель

Демонстрирует преобразование подсистемы в ссылочную модель с помощью инструмента Модели-ссылки Conversion Advisor или Simulink.SubSystem.convertToModelReference функция.

Откройте модель

Introduction to Managing Data with Model Reference

Введение в управление данными с помощью Модели-ссылки

Основные концепции касались управления данными с помощью модели-ссылки.

Откройте модель

Модели-ссылки

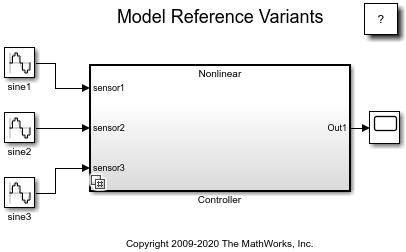

Используйте модель-ссылку варианты. Блок Model используется, чтобы ссылаться на одну модель Simulink ® из другой модели Simulink. Блок Variant Subsystem может содержать блоки Model как варианты. Вариант описывает один из N возможных режимов, в которых может работать блок Variant Subsystem. Каждый вариант ссылается на определенную модель со связанными аргументами в зависимости от модели. Для данного блока Variant Subsystem во время симуляции активен только один вариант. Можно переключить активный вариант путем изменения значений переменных в базовом рабочем пространстве или путем переопределения выбора варианта вручную с помощью диалогового окна Блок исполнительной подсистемы (Variant Subsystem block).

Открыть Live Script

Характеристики блоков

Типы данных	`Булев^[a]` \| `шина^[a]` \| `double^[a]` \| `перечисленные^[a]` \| `фиксированную точку^[a]` \| `половину^[a]` \| `целое число^[a]` \| `сингл^[a]` \| `строка^[a]`
Прямое сквозное соединение	`no`
Многомерные сигналы	`ограниченный^[a]`
Сигналы переменного размера	`ограниченный^[a]`
Обнаружение пересечения нулем	`no`
^[a] Фактический тип данных или поддержка возможностей зависит от реализации блоков.

Вопросы совместимости

расширить все

Установка моделей вариантов в блоках Model больше не поддерживается

Предупреждает, начиная с R2019a

Начиная с R2019a, установка моделей вариантов в блоках Model больше не поддерживается. Блок Model Variants, который был Model блоком, предварительно сконфигурированным для задания исполнительных моделей, также больше не поддерживается. Загрузка модели, которая содержит эти блоки, преобразует их в блоки Variant Subsystem, которые содержат блоки Model, которые представляют варианты выбора.

Variant Subsystem блоки обеспечивают следующие преимущества:

Можно смешивать Model блоки и блоки Subsystem как варианты выбора.
Можно задать варианты, которые имеют разное количество входа и выходных портов.

Variant Subsystem параметра блока Analyze all choices during update diagram and generate preprocessor conditionals ведет себя по-другому по сравнению с Model параметра блока Generate preprocessor conditionals. Вместо того, чтобы заставить симуляцию и схему обновления компилировать только активный вариант, Variant Subsystem параметров блоков компилирует все варианты.

Если у вас есть скрипты, которые используют параметры Model блоков для вариантов, вы должны обновить их, чтобы использовать параметры Variant Subsystem блоков.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Фактическая поддержка генерации кода зависит от реализации блока.

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику. Для получения дополнительной информации об использовании блока Model для генерации HDL-кода и лучших практиках и ограничениях, смотрите Модели для Генерации HDL-кода (HDL Coder).

Смотрите также Generate Black Box Interface for Referenced Model (HDL Coder) и Generate Parameterized Code for Referenced Models (HDL Coder).

Архитектура HDL

Архитектура Описание

ModelReference (по умолчанию) Когда вы хотите сгенерировать код из модели-ссылки и любых вложенных моделей, используйте ModelReference реализация. Для получения дополнительной информации смотрите Как сгенерировать код для модели-ссылки (HDL Coder).

Архитектура	Описание
`ModelReference` (по умолчанию)	Когда вы хотите сгенерировать код из модели-ссылки и любых вложенных моделей, используйте `ModelReference` реализация. Для получения дополнительной информации смотрите Как сгенерировать код для модели-ссылки (HDL Coder).
`BlackBox`	Используйте `BlackBox` Реализация для создания экземпляра HDL-оболочки или интерфейса черного ящика для устаревшего или внешнего HDL-кода. Если вы задаете интерфейс черного ящика, HDL Coder не пытается сгенерировать HDL-код для ссылок на модель. Для получения дополнительной информации смотрите Сгенерировать интерфейс черного ящика для ссылочной модели (HDL Coder).

BlackBox

Используйте BlackBox Реализация для создания экземпляра HDL-оболочки или интерфейса черного ящика для устаревшего или внешнего HDL-кода. Если вы задаете интерфейс черного ящика, HDL Coder не пытается сгенерировать HDL-код для ссылок на модель.

Для получения дополнительной информации смотрите Сгенерировать интерфейс черного ящика для ссылочной модели (HDL Coder).

Индивидуальная настройка интерфейса черного ящика

Для BlackBox можно настроить имена портов и задать атрибуты интерфейса внешнего компонента. См. раздел Настройка интерфейса черного ящика или HDL-косимуляции (HDL Coder).

Свойства блоков

BalanceDelays	Обнаруживает введение новых задержек вдоль одного пути и вставляет соответствующие задержки на другие пути. Значение по умолчанию является `inherit`. См. также BalanceDelays (HDL Coder).
ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
DistributedPipelining	Распределение регистров трубопроводов или синхронизация регистров. Значение по умолчанию является `off`. См. также DistributedPipelining (HDL Coder).
DSPStyle	Атрибуты синтеза для отображения множителей. Значение по умолчанию является `none`. См. также DSPStyle (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
ReferenceModelPrefix	Префикс ссылочной модели для вставки в сгенерированный код. Генератор кода применяет этот префикс к именам файлов подмоделей и идентификаторам HDL. Префикс по умолчанию является `modelname_` где `modelname` - имя ссылочной модели. Примечание Если вы задаете пустой префикс, генератор кода не добавляет префикс к именам файлов подмоделей. Это может привести к ошибкам компиляции HDL из-за столкновений имен между моделями. Если вы используете ссылку на модель в качестве DUT, генератор кода игнорирует заданный вами префикс.
SharingFactor	Количество функционально эквивалентных ресурсов для сопоставления с одним общим ресурсом. Значение по умолчанию 0. См. также раздел «Совместное использование ресурсов» (HDL Coder).
StreamingFactor	Количество параллельных путей данных, или векторов, которые мультиплексированы во времени для преобразования в последовательные, скалярные пути данных. Значение по умолчанию 0, которое реализует полностью параллельные пути данных. См. также раздел Потоковая передача (HDL Coder).

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

Фактическая поддержка типа данных зависит от реализации блоков.
