Enumerated Constant

Сгенерируйте перечисленное постоянное значение

Библиотека:
Simulink/Источники
HDL-кодер/Источники

Описание

Блок Enumerated Constant выводит скаляр, массив или матрицу перечисленных значений. Можно также использовать блок Constant для вывода перечисленных значений, но он предоставляет параметры блоков, которые не применяются к перечисленным типам, таким как Output minimum и Output maximum. Когда вам нужен блок, который выводит только постоянные перечисленные значения, используйте Enumerated Constant, а не Constant. Для получения дополнительной информации см. «Перечисления Simulink».

Порты

Выход

расширить все

`Port_1` - Перечисленная константа
скаляр | вектор | матрица

Перечисленное постоянное значение, заданное как скаляр, вектор или матрица.

Типы данных: enumerated

Параметры

расширить все

`Output data type` - Тип выходных данных
`Enum: SlDemoSign` (по умолчанию) | `Enum:<ClassName>`

Задайте перечисленный тип, из которого блок должен выводить одно или несколько значений. Начальное значение, Enum:SlDemoSign, является фиктивным перечисленным типом, который препятствует возникновению ошибки в недавно клонированном блоке. Чтобы задать требуемый перечисляемый тип, выберите его из выпадающего списка или введите Enum:ClassName в поле Выхода данных type, где ClassName - имя MATLAB;^® класс, определяющий тип.

Программное использование

Параметры блоков: OutDataTypeStr

Тип: Вектор символов

Значения: 'Enum:<ClassName>'

По умолчанию: 'Enum: SlDemoSign'

`Mode` - Категория данных для определения
`Enumerated` (по умолчанию)

Выберите категорию данных для задания.

Enumerated: Перечисленные типы данных. Выбор Enumerated включает второе меню/текстовое поле справа, где можно ввести имя класса.

`Value` - Перечисленное значение
`SlDemoSign.Positive` (по умолчанию) | `Enum:<ClassName.Value>`

Задайте значение или значения, которые выводит блок. Выходы блока имеют те же размерности и элементы, что и параметр Value. Начальное значение, SlDemoSign.Positive, является фиктивным перечисленным значением, которое препятствует возникновению ошибки в недавно клонированном блоке.

Чтобы задать желаемые перечисленные значения, выберите из выпадающего списка или введите любое выражение MATLAB, которое вычисляет требуемый результат, включая выражение, использующее настраиваемые параметры. Все указанные значения должны иметь тип, обозначенный Выходом типом данных. Чтобы задать массив, который включает каждое значение в перечисляемом типе, используйте enumeration функция.

Программное использование

Параметры блоков: Value

Тип: Вектор символов

Значения: 'Enum:<ClassName.Value>'

По умолчанию: 'SlDemoSign.Positive'

`Sample time` - Шаг расчета
`inf` (по умолчанию) | скалярный вектор |

Задайте интервал между временами, когда выход блока может измениться во время симуляции (для примера, из-за настройки параметра Value). Значение по умолчанию inf указывает, что выход блока никогда не может измениться. A шага расчета inf ускоряет симуляцию и сгенерированный код, избегая необходимости пересчета выходных данных блока. Для получения дополнительной информации см. Раздел «Задание шага расчета».

Программное использование

Параметры блоков: SampleTime

Тип: Вектор символов

Значения: скаляр | вектор

По умолчанию: 'inf'

Примеры моделей

Control Algorithm Execution Using Enumerated Signal

Выполнение алгоритма управления с использованием перечисленного сигнала

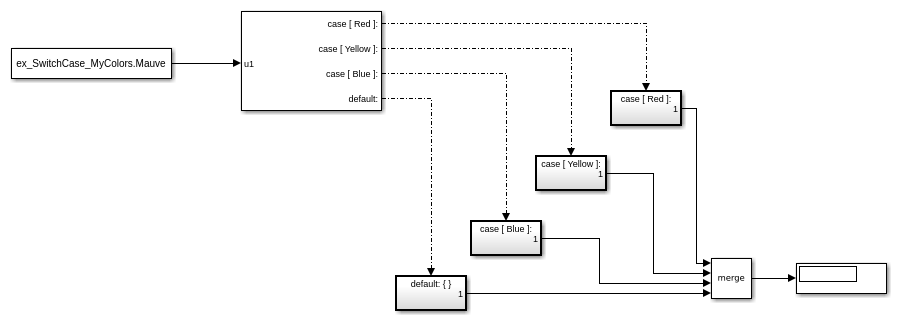

Используйте сигнал перечисленного типа данных, чтобы управлять выполнением блочного алгоритма.

Открыть скрипт

Набор данных в Simulink

Используйте типы данных в Simulink ®. Модель, используемая в этом примере, преобразует синусоиду двойной точности с амплитудой 150 в различные типы данных и отображает преобразованные сигналы на две возможностей.

Откройте модель

Switch Between Sets of Parameter Values During Simulation and Code Execution

Переключение между наборами значений параметров во время симуляции и выполнения кода

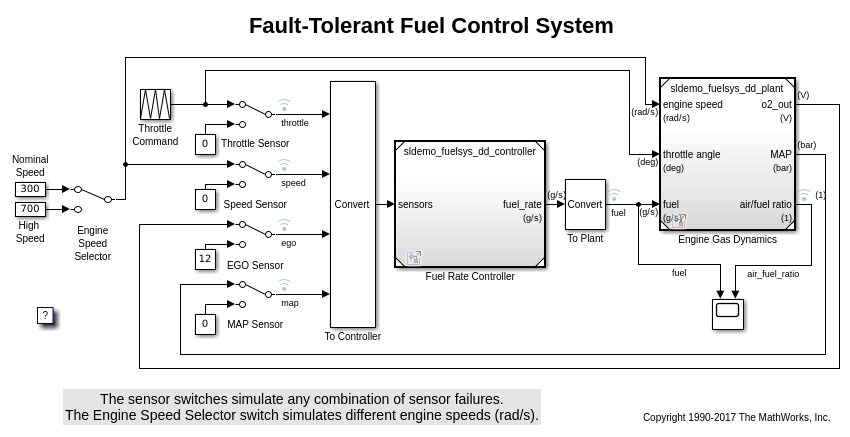

Переключение между независимыми множествами значений для тех же параметров блоков путем хранения множеств в массиве структур.

Характеристики блоков

Типы данных	`enumerated`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

ConstrainedOutputPipeline

Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является 0. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).

OutputPipeline

Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является 0. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Генерация кода ПЛК
Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

См. также

Constant | enumeration
