Constant

Сгенерируйте постоянное значение

Библиотека:
Simulink/Обычно используемые блоки
Simulink/Источники
Системный тулбокс/источники DSP
HDL-кодер/обычно используемые блоки
HDL-кодер/Источники

Описание

Блок Constant генерирует действительный или комплексный сигнал постоянного значения. Используйте этот блок для обеспечения постоянного входного сигнала. Блок генерирует скалярный, векторный или матричный выход, в зависимости от:

Размерность параметра Constant value
Установка параметра Interpret vector parameters as 1-D

Выходы блока имеют те же размерности и элементы, что и параметр Constant value. Если вы задаете для этого параметра вектор, который нужно интерпретировать блок как вектор, установите флажок Interpret vector parameters as 1-D. В противном случае, если вы задаете вектор для параметра Constant value, блок обрабатывает этот вектор как матрицу.

Совет

Чтобы вывести постоянное перечисленное значение, рассмотрите использование блока Enumerated Constant вместо этого. Блок Constant предоставляет параметры блоков, которые не применяются к перечисленным типам, таким как Output minimum и Output maximum.

Использование объектов шины в качестве типа выходных данных

Блок Constant поддерживает невиртуальные шины в качестве типа выходных данных. Использование объекта шины в качестве типа выходных данных может помочь упростить вашу модель. Если вы используете объект шины в качестве типа выходных данных, установите для Constant value значение 0 или в MATLAB^® структура, которая соответствует объекту шины.

Использование структур для постоянного значения шины

Заданная структура должна содержать значение для каждого элемента шины, представленного объектом шины. Блок выводит невиртуальный сигнал шины.

Вы можете использовать Simulink.Bus.createMATLABStruct чтобы создать полную структуру, которая соответствует шине.

Вы можете использовать Simulink.Bus.createObject для создания объекта шины из структуры MATLAB.

Если элементы сигнала в выход шине используют типы числовых данных кроме double, можно задать поля структуры с помощью типичных выражений, таких как uint16(37) или нетипизированные выражения, такие как 37. Для управления типами данных полей можно использовать объект шины как тип данных Simulink.Parameter объект. Чтобы решить, использовать ли типизированные или нетипированные выражения, смотрите Типы управляющих данных полей структуры начальных условий.

Установка параметров конфигурации для поддержки с использованием типа данных объекта шины

Чтобы позволить использование автобуса возражают как тип выходных данных, прежде чем Вы начнете симуляцию, установите Configuration Parameters> Diagnostics> Data Validity> Advanced parameters> Underspecified initialization detection к Simplified. Для получения дополнительной информации см. Раздел «Недоопределенное обнаружение инициализации».

Порты

Выход

расширить все

`Port_1` - Постоянное значение
скалярный | вектор | матрица | N-D массив

Константа значение, заданная как действительный или комплексный ценный скаляр, вектор, матрица или N-D массив. По умолчанию блок Constant выводит сигнал, размерность, тип данных и сложность которого совпадают с размерностями параметра Constant value. Однако можно задать выход, чтобы быть любым типом данных, который Simulink^® поддерживает, включая типы данных с фиксированной и перечисленной точками.

Примечание

Если вы задаете объект шины в качестве типа данных для этого блока, не устанавливайте максимальное значение для данных шины на блоке. Simulink игнорирует эту настройку. Вместо этого установите максимальные значения для элементов шины объекта шины, заданные как тип данных. Для получения дополнительной информации смотрите Simulink.BusElement.

Параметры

расширить все

Главный

`Constant value` - Постоянное выходное значение
`1` (по умолчанию) | скалярный вектор | | матрица | N-D массив

Задайте постоянное значение выходного сигнала блока.

Можно ввести любое выражение, которое MATLAB оценивает как матрицу, включая логические ключевые слова true и false.
Если вы задаете, что Output data type является объектом шины, можно задать одну из следующих опций:
- Полная структура MATLAB, соответствующая объекту шины
- 0 для указания структуры, соответствующей значению заземления объекта шины
Для получения дополнительной информации смотрите Использование объектов шины в качестве типа выходных данных.
Для nonbus типов данных Simulink преобразует этот параметр из своего типа данных значения в заданный тип выходных данных в автономном режиме с помощью метода округления ближайшего и переполненного действия насыщения.

Программное использование

Параметры блоков: Value

Тип: Вектор символов

Значение: скалярный вектор | | матрица | N-D массив

По умолчанию: '1'

`Interpret vector parameters as 1-D` - Обрабатывайте векторы как 1-D
`on` (по умолчанию) | `off`

Установите этот флажок, чтобы вывести вектор длины N если параметр Constant value вычисляется как N- элемент строку или вектор-столбец.

Когда вы устанавливаете этот флажок, блок выводит вектор длины N если параметр Constant value вычисляется как N- элемент строку или вектор-столбец. Для примера блок выводит матрицу размерности 1-by-N или N-by-1.
Когда вы снимаете этот флажок, блок не выводит вектор длины N если параметр Constant value вычисляется как N- элемент строку или вектор-столбец.

Программное использование

Параметры блоков: VectorParams1D

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'on'

`Sample time` - Интервал отбора проб
`inf` (по умолчанию) | скалярный вектор |

Задайте интервал между временами, когда выход блока Constant может измениться во время симуляции (для примера, из-за настройки параметра Constant value).

Значение по умолчанию inf указывает, что выход блока никогда не может измениться. Эта настройка ускоряет симуляцию и сгенерированный код, избегая необходимости пересчета выхода блока.

Дополнительные сведения см. в разделе «Задание шага расчета».

Программное использование

Параметры блоков: SampleTime

Тип: Вектор символов

Значения: скаляр | вектор

По умолчанию: 'inf'

Атрибуты сигнала

`Output minimum` - Минимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

Задайте нижнее значение выходной области значений, который Simulink проверяет как конечное, вещественное, двойное, скалярное значение.

Примечание

Если вы задаете объект шины в качестве типа данных для этого блока, не устанавливайте минимальное значение для данных шины на блоке. Simulink игнорирует эту настройку. Вместо этого установите минимальные значения для элементов шины объекта шины, заданные как тип данных. Для получения информации о параметре Minimum для элемента шины смотрите Simulink.BusElement.

Simulink использует минимум для выполнения:

Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Примечание

Output minimum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.

Программное использование

Параметры блоков: OutMin

Тип: Вектор символов

Значения: скаляр

По умолчанию: '[ ]'

`Output maximum` - Максимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

Задайте верхнее значение выходной области значений, который Simulink проверяет как конечное, вещественное, двойное, скалярное значение.

Примечание

Если вы задаете объект шины в качестве типа данных для этого блока, не устанавливайте максимальное значение для данных шины на блоке. Simulink игнорирует эту настройку. Вместо этого установите максимальные значения для элементов шины объекта шины, заданные как тип данных. Для получения информации о параметре Maximum для элемента шины смотрите Simulink.BusElement.

Simulink использует максимальное значение для выполнения:

Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Примечание

Output maximum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.

Программное использование

Параметры блоков: OutMax

Тип: Вектор символов

Значения: скаляр

По умолчанию: '[ ]'

`Output data type` - Тип выходных данных
`Inherit: Inherit from 'Constant value'` (по умолчанию) | `Inherit: Inherit via back propagation` | `double` | `single` | `half` | `int8` | `int16` | `int32` | `int64` | `uint8` | `uint16` | `uint32` | `uint64` | `boolean` | `fixdt(1,16)` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `Enum: <class name>` | `Bus: <object name>` | `<data type expression>`

Задайте тип выходных данных. Тип может быть унаследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType.

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, которая помогает вам задать атрибуты type данных. Для получения дополнительной информации смотрите Задать типы данных Используя Data Type Assistant.

Программное использование

Параметры блоков: OutDataTypeStr

Тип: Вектор символов

Значения:

'Inherit: Inherit from 'Constant value'' | 'Inherit: Inherit via back propagation' | 'double' | 'single' | 'half' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | 'Enum: <class name>' | 'Bus: <object name>'

По умолчанию: 'Inherit: Inherit from 'Constant value''

`Lock output data type setting against changes by the fixed-point tools` - Предотвратите переопределение типа выходных данных инструментами с фиксированной точкой
`off` (по умолчанию) | `on`

Выберите этот параметр, чтобы предотвратить переопределение инструментами с фиксированной точкой типа данных Output, заданного на блоке. Для получения дополнительной информации смотрите Использование настройки типа выходных данных блокировки (Fixed-Point Designer).

Программное использование

Параметры блоков: LockScale

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

Примеры моделей

Создайте объект шины из постоянного блока

Вывод объекта шины из блока Constant.

Откройте модель

Simulating Automatic Climate Control Systems

Симуляция автоматических систем климат-контроля

Симулируйте работу автоматической системы климат-контроля в автомобиле с помощью Simulink ® и Stateflow ®. Вы можете ввести значение температуры, до которого вы хотите добраться воздухом в автомобиле, дважды нажатие Пользовательская уставка в блоке Celsius и введя значение температуры. Можно также установить внешнюю температуру в Цельсии аналогичным образом. Численное отображение в правой части модели показывает показания датчика температуры, расположенного позади головы драйвера. Это температура, которую должен чувствовать драйвер. Когда модель запускается, и климат-контроль активен, это окно отображения, значение которого изменяется, чтобы показать изменение температуры в автомобиле.

Откройте модель

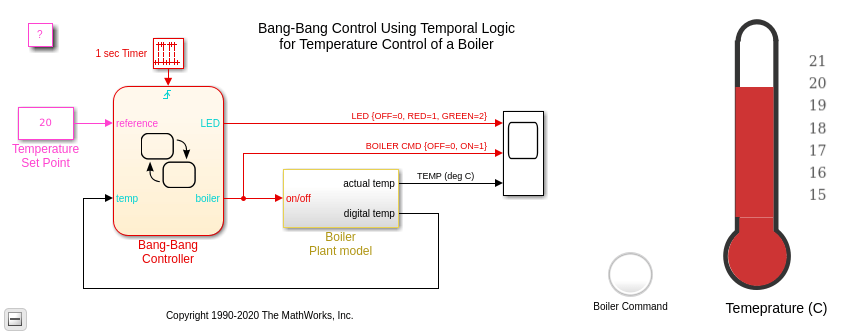

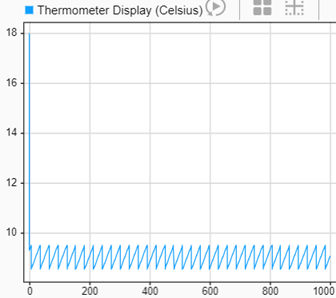

Bang-Bang Управление с использованием Временной Логики

Используйте Stateflow ®, чтобы смоделировать систему релейного регулирования температуры для бойлера. Динамика котла моделируется в Simulink ®.

Открыть скрипт

Симуляция прыгающего мяча

Используйте два разных подхода к моделированию прыгающего мяча с помощью Simulink ®.

Откройте модель

Характеристики блоков

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Настраиваемые параметры

Можно использовать настраиваемый параметр в блоке Constant, предназначенном для генерации HDL-кода. Для получения дополнительной информации смотрите Сгенерировать порты DUT для настраиваемых параметров (HDL Coder).

Архитектура HDL

Архитектура	Параметры	Описание
`default` `Constant`	Ничего	Эта реализация излучает значение блока Constant.
`Logic Value`	Ничего	По умолчанию эта реализация излучает символы `'Z'` для каждого бита в сигнале. Для примера для 4-битного сигнала реализация излучает `'ZZZZ'`.
	`{'Value', 'Z'}`	Если сигнал находится в высокоимпедансном состоянии, используйте это значение параметров. Эта реализация излучает символ `'Z'` для каждого бита в сигнале. Для примера для 4-битного сигнала реализация излучает `'ZZZZ'`.
	`{'Value', 'X'}`	Если сигнал находится в неизвестном состоянии, используйте это значение параметров. Эта реализация излучает символ `'X'` для каждого бита в сигнале. Для примера для 4-битного сигнала реализация излучает `'XXXX'`.

Свойства блоков

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Комплексные данные

Этот блок поддерживает генерацию кода для сложных сигналов.

Ограничения

The Logic Value реализация не поддерживает double тип данных. Если вы задаете эту реализацию для постоянного значения типа doubleпроисходит ошибка генерации кода.
Для Sample time введите -1. Балансировка задержки не поддерживает inf Шаг расчета.

Генерация кода ПЛК
Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

См. также

Enumerated Constant | Simulink.BusElement | Simulink.Parameter
