From

Примите вход от блока Goto

Библиотека:
Simulink/Маршрутизация сигнала
HDL-кодер/сигнальная маршрутизация

Описание

Блок From принимает сигнал от соответствующего блока Goto, затем передает его как выход. Тип данных выхода совпадает с типом входов от блока Goto. From и Goto блоки позволяют передавать сигнал от одного блока к другому, фактически не соединяя их.

Например, эта модель использует блок Goto и блок From.

A Sine Wave block connects to a Goto block. The corresponding From block connects to a Gain block.

Эквивалентная модель передает сигнал Sine Wave блока непосредственно в блок Gain.

The Sine Wave block connects directly to the Gain block.

Блок From может принимать свой сигнал только от одного блока Goto, хотя блок Goto может передать свой сигнал более чем одному блоку From.

Чтобы связать Goto блок с From блоком, введите тег Goto блока в параметр Goto Tag.

Видимость тега Goto блока определяет блоки From, которые могут принимать его сигнал. Для получения дополнительной информации см. Goto и Goto Tag Visibility. Блок указывает видимость тега Goto блока:

Имя локального тега заключено в скобки ([]).
Рамочное имя тега заключено в скобки ({}).
Глобальное имя тега появляется без дополнительных символов.

Выбор блока Goto подсвечивает соответствующие блоки From.

The two From blocks that corresponds to the selected Goto block is highlighted.

Точно так же выбор блока From подсвечивает соответствующий блок Goto.

The Goto block that corresponds to the selected From block is highlighted.

Когда подсистема содержит соответствующий Goto или From блок, Subsystem блок подсвечивается.

Блок From поддерживает распространение метки сигнала.

Порты

Выход

расширить все

`Port_1` - Сигнал от подключенного блока Goto
скалярный | вектор | матрица | N-D массив

Сигнал от подключенного Goto блока, выход с теми же размерностями и типом данных, что и вход к блоку Goto.

Параметры

расширить все

`Goto Tag` - Тег блока Goto, который пересылает свой сигнал этому блоку
`A` (по умолчанию) | `<More Tags...>` | ...

Задайте тег блока Goto, который пересылает его сигнал этому блоку From. Чтобы изменить тег, выберите новый тег из раскрывающегося списка.

В раскрывающемся списке отображаются Goto теги, которые в данный момент может видеть блок From. Элемент с меткой <More Tags...> появляется в конце списка при первом отображении списка в Simulink^® сеанс. Выбор этого элемента заставляет блок обновлять список тегов, чтобы включать теги блоков Goto, находящихся в подсистемах библиотеки, на которые ссылается модель, содержащая этот From блок. Программа Simulink отображает индикатор прогресса при построении списка библиотечных тегов. Simulink сохраняет обновленный список тегов на время сеанса Simulink или до следующего выбора соседней кнопки Update Tags. Обновлять список тегов необходимо снова в текущем сеансе, только если библиотеки, на которые ссылается модель, изменились с момента последнего обновления списка.

Совет

Если вы используете несколько блоков From и Goto Tag Visibility для ссылки на один и тот же тег Goto, можно одновременно переименовать тег во всех блоках. Для этого используйте кнопку Rename All в диалоговом окне Goto блока.

Чтобы найти соответствующий блок Goto, используйте гиперссылку Goto Source в диалоговом окне From блока.

Программное использование

Параметры блоков: GotoTag

Тип: Вектор символов

Значения: 'A' | ...

По умолчанию: 'A'

`Update Tags` - Обновить список видимых тегов

Обновляет список тегов, видимых для этого From блока, включая теги, находящиеся в библиотеках, на которые ссылается модель, содержащая этот From блок. Обновляйте список тегов снова в текущем сеансе, только если библиотеки, на которые ссылается модель, изменились с момента последнего обновления списка.

`Goto Source` - Путь к подключенному блоку Goto
путь блока

Путь блока Goto, соединенного с этим блоком From. Нажатие по пути отображает и подсвечивает Goto блок в модели.

`Icon Display` - Текст для отображения на значке блока
`Tag` | `Tag and signal name` | `Signal name`

Задает текст для отображения на значке From блока. Опции являются тегом блока, именем сигнала, который представляет блок, или и тегом, и именем сигнала.

Программное использование

Параметры блоков: IconDisplay

Тип: Вектор символов

Значения: 'Signal name' | 'Tag' | 'Tag and signal name'

По умолчанию: 'Tag'

Примеры моделей

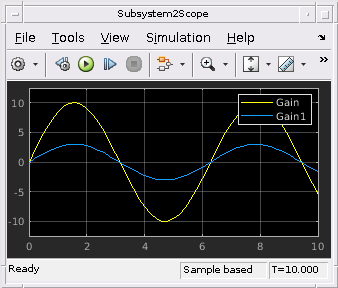

Signal Routing with the From, Goto, and Goto Tag Visibility Blocks

Маршрутизация сигнала с блоками видимости тегов From, Goto и Goto

Используйте блоки From, Goto и Goto Tag Visibility, чтобы маршрутизировать сигналы в модели.

Откройте модель

Simulating Automatic Climate Control Systems

Симуляция автоматических систем климат-контроля

Симулируйте работу автоматической системы климат-контроля в автомобиле с помощью Simulink ® и Stateflow ®. Вы можете ввести значение температуры, до которого вы хотите добраться воздухом в автомобиле, дважды нажатие Пользовательская уставка в блоке Celsius и введя значение температуры. Можно также установить внешнюю температуру в Цельсии аналогичным образом. Численное отображение в правой части модели показывает показания датчика температуры, расположенного позади головы драйвера. Это температура, которую должен чувствовать драйвер. Когда модель запускается, и климат-контроль активен, это окно отображения, значение которого изменяется, чтобы показать изменение температуры в автомобиле.

Откройте модель

Модель трения с жёсткими упорами

Моделируйте трение в Simulink ®. Два интегратора в модели вычисляют скорость и положение системы, которые затем используются в модели трения, чтобы вычислить силу трения.

Откройте модель

Создание модели блокировки муфты

Используйте Simulink ®, чтобы смоделировать и симулировать вращающуюся систему сцепления. Хотя моделирование системы сцепления трудно из-за топологических изменений в динамике системы во время блокировки, этот пример показывает, как активированные подсистемы Simulink легко справляются с такими проблемами. Мы иллюстрируем, как использовать важные концепции моделирования Simulink при создании симуляции сцепления. Конструкторы могут применять эти концепции ко многим моделям с сильными разрывами и ограничениями, которые могут изменяться динамически.

Откройте модель

Характеристики блоков

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single` \| `string`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Подробнее о

расширить все

Поиск по Goto тегам

Чтобы искать теги Goto в библиотеках, на которые ссылается модель, при открытии диалогового окна From блока, используйте FollowLinksWhenOpeningFromGotoBlocks параметру модели с параметром set_param функция.

'off' - Не искать теги Goto (по умолчанию).
'on' - Поиск тегов Goto.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику. См. также Необходимые настройки HDL для блоков Goto и From (HDL Coder).

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

ConstrainedOutputPipeline

Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является 0. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).

OutputPipeline

Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является 0. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Генерация кода ПЛК
Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

См. также

Goto | Goto Tag Visibility

Темы

Распространение метки сигнала

Представлено до R2006a
