Outport

Создайте выходной порт для подсистемы или внешнего выхода

Библиотека:
Simulink/Обычно используемые блоки
Simulink/Порты и подсистемы
Simulink/Раковины
HDL-кодер/обычно используемые блоки
HDL-кодер/порты и подсистемы
HDL-кодер/приемники

Описание

Outport блоки соединяют сигналы от системы с адресатом за пределами системы. Они могут соединить сигналы, вытекающие из подсистемы, с другими частями модели. Они также могут поставлять внешние выходы на верхнем уровне иерархии модели.

Simulink^® программное обеспечение присваивает Outport блока портов в соответствии с этими правилами:

Он автоматически нумерует блоки Outport в системе корневого уровня или подсистеме последовательно, начиная с 1.
Если вы добавляете блок Outport, ему присваивается следующий доступный номер.
Если вы удаляете блок Outport, другие номера портов автоматически нумеруются, чтобы убедиться, что блоки Outport указаны последовательно и номера не пропущены.

Блоки вывода в подсистеме

Outport блоки в подсистеме представляют выходы подсистемы. Сигнал, поступающий в блок Outport в подсистеме, вытекает из связанного выходного порта в этом блоке Subsystem. Блок Outport, сопоставленный с выходным портом, является блоком, чей параметр Port number соответствует относительному положению выходного порта на блоке Subsystem. Например, блок Outport, чей параметр Port number 1 отправляет свой сигнал в блок, соединенный с самым верхним выходным портом на блоке Subsystem.

Если вы перенумеруете номер порта блока Outport, блок соединится с другим выходным портом. Блок продолжает посылать сигнал в тот же блок вне подсистемы.

Совет

Для моделей, которые включают шины, состоящие из многих элементов шины, рассмотрите использование In Bus Element и Out Bus Element блоков. Эти блоки:

Уменьшите сложность и загроможденность сигнальной линии в блоке.
Упростите пошаговое изменение интерфейса.
Разрешить доступ к элементу шины ближе к точке использования, избегая использования Bus Selector и Goto строения блока.

Блок In Bus Element имеет тип блока Inport а блок Out Bus Element - тип блока Outport.

Блок вывода верхнего уровня в иерархии модели

Outport блоки на верхнем уровне иерархии модели имеют два использования. Они могут поставлять внешние выходы в базовый MATLAB^® рабочая область, и они обеспечивают средство для linmod и trim функции анализа для получения выхода из системы.

Чтобы предоставить внешние выходы в рабочую область, используйте панель Configuration Parameters > Data Import/Export (см. Экспорт выходных данных в рабочее пространство MATLAB) или sim команда. Например, если система имеет более одного блока Outport, и формат сохранения является массивом, следующая команда

[t,x,y] = sim(...);

пишет y как матрица, с каждым столбцом, содержащим данные для другого блока Outport. Порядок столбцов соответствует порядку номеров портов для блоков Outport.

Если после второго аргумента (состояния) задано более одного имени переменной, данные из каждого блока Outport записываются в другую переменную. Для примера, если система имеет два блока Outport, сохранить данные из Outport блока 1 в speed и данные из блока Outport 2 в dist, задайте эту команду:

[t,x,speed,dist] = sim(...);

Подключение шин к выходным портам корневого уровня

Блок Outport корневого уровня в модели может принимать виртуальную шину, только если все элементы шины имеют совпадающий тип данных. Блок Outport автоматически унифицирует шину с вектором, имеющим то же количество элементов, что и шина, и предоставляет этот вектор как выход.

Если Вы хотите, чтобы блок уровня корня <reservedrangesplaceholder3> модели принял автобус, который содержит смешанные типы, установите Outport блок Data type к Bus: <object name>. Если шина является виртуальной, она преобразуется в невиртуальную, как описано в «Виртуальные и невиртуальные преобразования шины».

Ассоциируйте блок Outport корневого уровня с `Simulink.Signal` Объект

Чтобы связать блок Outport корневого уровня с Simulink.Signal объект, используйте Model Data Editor. Смотрите для сигналов.

Порты

Вход

расширить все

`Port_1` - Сигнал выхода
скалярный вектор |

Входной сигнал, который течет через выходной порт во внешнюю подсистему или модель.

Блок Outport может принимать типы данных с фиксированной и перечисленной точками, когда блок не является выходным портом корневого уровня. Сложность и тип данных выходного сигнала блока те же, что и его вход.

Параметры

расширить все

Главный

`Port number` - Положение порта на родительском блоке
`1` (по умолчанию) | вещественным целым числом

Задайте порядок, в котором порт, соответствующий блоку, появляется на родительском Subsystem или Model блоке.

Если вы добавляете блок, который создает другой порт, номер порта будет следующим доступным номером.
Удаление всех блоков, связанных с портом, удаляет порт. Другие порты перенумеруются так, чтобы они были последовательными и не пропускали никаких чисел.
Установка номера порта, превышающего количество портов, создает порт для этого количества и для всех пропущенных последовательных номеров.

Программное использование

Параметры блоков: Port

Тип: Вектор символов

Значения: действительное целое число

По умолчанию: '1'

`Signal name` - Имя сигнала
`' '` (по умолчанию) | вектор символов

Укажите имя соответствующих данных сигнала в сгенерированном коде. Используйте этот параметр, чтобы задать имя для данных сигнала, когда вы применяете класс памяти к блоку Outport корневого уровня.

Программное использование

Параметры блоков: SignalName

Тип: Вектор символов

Значения: Вектор символов

По умолчанию: ' '

`Icon display` - отображение значков
`Port number` (по умолчанию) | `Signal name` | `Port number and signal name`

Укажите информацию, отображаемую на значке блока.

Программное использование

Параметры блоков: IconDisplay

Тип: Вектор символов

Значения: 'Signal name' | 'Port number' | 'Port number and signal name'

По умолчанию: 'Port number'

`Specify output when source is unconnected` - Задайте несвязанное выходное значение
`off` (по умолчанию) | `on`

Задайте постоянное выходное значение для, когда источник не подключен.

Зависимость

Доступно для несвязанных блоков Outport внутри блока Variant Subsystem.

Программное использование

Параметры блоков: OutputWhenUnconnected

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'off'

`Constant value` - Выводит значение, когда блок не подключен
`0` (по умолчанию) | скалярный вектор |

Задайте постоянное выходное значение для, когда источник не подключен.

Зависимость

Доступно в блоке Variant Subsystem для несвязанного блока Outport с Specify output when source is unconnected выбранной.

Программное использование

Параметры блоков: OutputWhenUnconnectedValue

Тип: Вектор символов

Значения: scalar | vector

По умолчанию: '0'

`Interpret vector parameters as 1-D` - Обрабатывайте векторы как 1-D
`on` (по умолчанию) | `off`

Установите этот флажок, чтобы создать вектор длины N на выходе, если параметр Constant value вычисляется как N- элемент строку или вектор-столбец.

Зависимость

Доступно в блоке Variant Subsystem на несвязанном блоке Outport при выборе параметра Specify output when source is unconnected.

Программное использование

Параметры блоков: VectorParamsAs1DForOutWhenUnconnected

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'on'

`Ensure outport is virtual` - Убедитесь, что исходящий порт виртуален
`off` (по умолчанию) | `on`

Снимите этот флажок, чтобы указать, что Simulink использует буфер сигнала на выходном порту. Этот буфер обеспечивает последовательную инициализацию сигнала Outport блока.

Если установлен этот флажок, Simulink пытается удалить буфер сигнала.

Если буфер сигнала не нужен, Simulink удаляет буфер.
Если буфер сигнала нужен для согласованности данных и правильного выполнения, Simulink отображает ошибку, указывающую, что буфер не может быть удален.

Разрешить частичную запись через блоки Assignment.

Для примеров с условной записью и частичной записью смотрите Убедитесь, что Outport is Virtual.

Зависимость

Этот параметр применяется к этим блокам:

Conditional subsystem
Assignment
Merge
Модель с корневым Outport блоком

Программное использование

Параметры блоков: EnsureOutportIsVirtual

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'off'

`Source of initial output value` - Источник исходного выходного значения
`Dialog` (по умолчанию) | `Input signal`

Выберите источник начального выходного значения блока. Выберите Dialog чтобы указать, что начальное выходное значение является значением параметра Initial output. Выберите Input signal чтобы указать, что начальное выходное значение унаследовано от входного сигнала. См. «Начальные выходные значения условной подсистемы».

Совет

Если вы используете классический режим инициализации, выберите Input signal вызывает ошибку. Чтобы наследовать начальное выходное значение от входного сигнала, установите этот параметр равным Dialog и задайте [] (пустая матрица) для Initial output значения. Для получения дополнительной информации см. раздел «Исходные выходные значения условной подсистемы».

Зависимости

Доступен для Outport блоков внутри условной подсистемы.

Выбор Dialog предоставляет следующие параметры:

Output when disabled
Initial output

Программное использование

Параметры блоков: SourceOfInitialOutputValue

Тип: Вектор символов

Значения: 'Dialog' | 'Input signal'

По умолчанию: 'Dialog'

`Output when disabled` - Выход при отключении
`held` (по умолчанию) | `reset`

Укажите, что происходит с выходным блоком, когда подсистема отключена. Выберите held чтобы указать, что выход удерживается, когда подсистема отключена. Выберите reset чтобы указать, что выход сбрасывается на значение, заданное Initial output, когда подсистема отключена.

Зависимости

Доступно при выборе Dialog как значение для параметра Source of initial output для блока Outport внутри условной подсистемы с допустимой разрешающей и отключающей семантикой. Например, параметр доступен для блока Outport внутри блока Enabled Subsystem, а не для блока Outport внутри блока Triggered Subsystem.

Если блок Outport находится внутри блока Function-Call Subsystem, этот параметр имеет значение только, если блок Function-Call Subsystem соединяется с состоянием в Stateflow^® график. Для получения дополнительной информации смотрите Связать Подсистему вызова функций с состоянием (Stateflow).

При соединении выхода условной подсистемы с блоком Merge установите этот параметр равным held. Установка значения reset возвращает ошибку.

Программное использование

Параметры блоков: OutputWhenDisabled

Тип: Вектор символов

Значения: 'held' | 'reset'

По умолчанию: 'held'

`Initial output` - Начальный выход для условно выполненных подсистем
`[]` (по умолчанию) | скалярную структуру |

Для условно выполненных подсистем задайте выход блока перед выполнением подсистемы и пока он отключен. Задайте [] наследование начального выходного значения от входного сигнала. Для получения дополнительной информации см. раздел «Исходные выходные значения условной подсистемы».

Для получения информации об указании структуры начальных условий см. раздел «Определение начальных условий для элементов шины».

Совет

Если условная подсистема управляет блоком Merge, вам не нужно задавать Начальное Условие (IC) для блока Outport. Для получения дополнительной информации см. Раздел «Недоопределенное обнаружение инициализации».

Зависимости

Доступно, когда Source of initial output value установлено в Dialog для блока Outport в условной подсистеме.

Ограничения

Этот блок не допускает начальный выход inf или NaN.
Когда вход является виртуальной шиной, Initial output значение [] рассматривается как double(0).
Когда вход содержит невиртуальную шину, Initial output не поддерживает ненулевые скалярные значения.

Программное использование

Параметры блоков: InitialOutput

Тип: Вектор символов

Значения: '[]' | скалярную структуру |

По умолчанию: '[]'

Атрибуты сигнала

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, которая помогает вам задать атрибуты type данных. Для получения дополнительной информации смотрите Задать типы данных Используя Data Type Assistant.

`Minimum` - Минимальное выходное значение
`[]` (по умолчанию) | скаляром

Более низкое значение выходной области значений, который Simulink проверяет.

Это число должно быть конечным вещественным двойным скалярным значением.

Примечание

Если вы задаете объект шины в качестве типа данных для этого блока, не устанавливайте минимальное значение для данных шины на блоке. Simulink игнорирует эту настройку. Вместо этого установите минимальные значения для элементов шины объекта шины, заданные как тип данных. Для получения информации о свойстве Minimum элемента шины смотрите Simulink.BusElement.

Программное обеспечение Simulink использует это значение для выполнения:

Проверка области значений симуляции (см. «Задание диапазонов сигнала»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Программное использование

Параметры блоков: OutMin

Тип: Вектор символов

Значения: '[ ]'| скаляр

По умолчанию: '[ ]'

`Maximum` - Максимальное выходное значение
`[]` (по умолчанию) | скаляром

Верхнее значение выходной области значений, который Simulink проверяет.

Это число должно быть конечным вещественным двойным скалярным значением.

Примечание

Если вы задаете объект шины в качестве типа данных для этого блока, не устанавливайте максимальное значение для данных шины на блоке. Simulink игнорирует эту настройку. Вместо этого установите максимальные значения для элементов шины объекта шины, заданные как тип данных. Для получения информации о свойстве Maximum элемента шины смотрите Simulink.BusElement.

Программное обеспечение Simulink использует это значение для выполнения:

Проверка области значений симуляции (см. «Задание диапазонов сигнала»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Программное использование

Параметры блоков: OutMax

Тип: Вектор символов

Значения: '[ ]'| скаляр

По умолчанию: '[ ]'

`Data type` - Тип выходных данных
`Inherit: auto` (по умолчанию) | `double` | `single` | `half` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16)` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `string` | `Enum: <class name>` | `Bus: <object name>` | `<data type expression>`

Укажите тип выходных данных внешнего входа. Тип может быть унаследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType.

Совет

Вы не можете ввести имя Simulink.Bus объект как выражение типа данных. Чтобы задать Data type для блока, используя Bus объект, выберите Bus: <object name> опция и замена <object name> с именем Bus объект.

Программное использование

Параметры блоков: OutDataTypeStr

Тип: Вектор символов

По умолчанию: 'Inherit: auto'

`Lock output data type setting against changes by the fixed-point tools` - Предотвратить переопределение типов данных инструментами с фиксированной точкой
`off` (по умолчанию) | `on`

Выберите, чтобы заблокировать настройку типа выходных данных этого блока от изменений с помощью Fixed-Point Tool и Fixed-Point Advisor. Для получения дополнительной информации смотрите Использование настройки типа выходных данных блокировки (Fixed-Point Designer).

Программное использование

Параметры блоков: LockScale

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

`Output as nonvirtual bus in parent model` - Выход как невиртуальная шина в родительской модели
`off` (по умолчанию) | `on`

Задайте выходную шину, которая будет невиртуальной в родительской модели. Выберите этот параметр, если вы хотите, чтобы шина, возникающая в родительской модели, была невиртуальной. Шина, входящая в порт, может быть виртуальной или невиртуальной, независимо от настройки Output as nonvirtual bus in parent model.

Очистите этот параметр, если вы хотите, чтобы шина, возникающая в родительской модели, была виртуальной.

Совет

В невиртуальной шине все сигналы должны иметь одинаковый шаг расчета, даже если элементы связанного объекта шины задают унаследованные шаги расчета. Любая операция, которая приведет к невиртуальной шине, которая нарушает это требование, генерирует ошибку. Для получения дополнительной информации смотрите Изменение шагов расчета для невиртуальных шин.
Чтобы использовать многократный сигнал для виртуальной шины, в блоке Outport корневого уровня установите параметр Sample time наследованным (-1).
Для модели верхней части в иерархии модели-ссылки генерация кода создает структуру C, чтобы представлять выходу шины этого блока.
Для ссылок на модели выберите эту опцию, чтобы создать структуру C. В противном случае генерация кода создает аргумент для каждого листового элемента шины.

Зависимость

Доступно, когда для Data type задано значение Bus: <object name>.

Программное использование

Параметры блоков: BusOutputAsStruct

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

`Unit (e.g., m, m/s^2, N*m)` - Физическая единица измерения входного сигнала в блок
`inherit` (по умолчанию) | `<Enter unit>`

Укажите физическую единицу измерения входного сигнала для блока. Чтобы задать модуль, начните вводить текстовое поле. При вводе в параметре отображаются потенциальные модули соответствия. Список поддерживаемых модулей см. в разделе Разрешенные Модули системы.

Чтобы ограничить систему модулей, щелкните ссылку справа от параметра:

Если блок Unit System Configuration существует в компоненте, открывается диалоговое окно. Используйте это диалоговое окно, чтобы задать разрешенные и запрещенные системы модулей измерения для компонента.
Если блок Unit System Configuration не существует в компоненте, откроется диалоговое окно Параметры конфигурации модели. Используйте это диалоговое окно, чтобы задать разрешенные и запрещенные системы модулей измерения для модели.

Программное использование

Параметры блоков: Unit

Тип: Вектор символов

Значения: 'inherit' | '<Enter unit>'

По умолчанию: 'inherit'

`Port dimensions (-1 for inherited)` - размерности портов
`-1` (по умолчанию) | целое число | [целое число, целое число]

Задайте размерности, которые должен быть подключен сигнал к этому блоку Outport.

`-1`	К этому порту может быть подключен сигнал любой размерности.
`N`	Сигнал, соединенный с этим портом, должен быть вектором размера `N`.
`[R C]`	Сигнал, соединенный с этим портом, должен быть матрицей, имеющей `R` строки и `C` столбцы.

Программное использование

Параметры блоков: PortDimensions

Тип: Вектор символов

Значения: '-1' | целое число | [целое число, целое число]

По умолчанию: '-1'

`Variable-size signal` - Разрешить сигналы переменного размера
`Inherit` (по умолчанию) | `No` | `Yes`

Укажите тип сигналов, допустимых на выходе этого порта. Чтобы разрешить сигналы переменного и фиксированного размеров, выберите Inherit. Чтобы разрешить только сигналы переменного размера, выберите Yes. Чтобы разрешить только сигналы фиксированного размера, выберите No.

Зависимости

Когда сигнал в этом порте является сигналом переменного размера, параметр Port dimensions задает максимальные размерности сигнала.

Информация о командной строке

Параметр: VarSizeSig

Тип: Вектор символов

Значение: 'Inherit' | 'No' | 'Yes'

По умолчанию: 'Inherit'

`Sample time (-1 for inherited)` - Указание шага расчета
`-1` (по умолчанию) | скаляром

Задайте дискретный интервал между попаданиями шаг расчета или другой подходящий шаг расчета, такой как непрерывный или унаследованный.

По умолчанию блок наследует свои шаги расчета на основе контекста блока в модели. Чтобы задать другой шаг расчета, введите допустимый шаг расчета на основе таблицы в Типах шага расчета.

Программное использование

Параметры блоков: SampleTime

Тип: Вектор символов

Значения: скаляр

По умолчанию: '-1'

`Signal type` - Тип выходного сигнала
`auto` (по умолчанию) | `real` | `complex`

Задайте числовой тип выходного сигнала. Чтобы выбрать числовой тип сигнала, который соединяется с его входом, выберите auto. В противном случае выберите реальный или сложный тип сигнала.

Программное использование

Параметры блоков: SignalType

Тип: Вектор символов

Значения: 'auto' | 'real' | 'complex'

По умолчанию: 'auto'

Примеры моделей

Interpolation Algorithm Selection and Trajectory Animation

Выбор алгоритма интерполяции и анимация о траектории

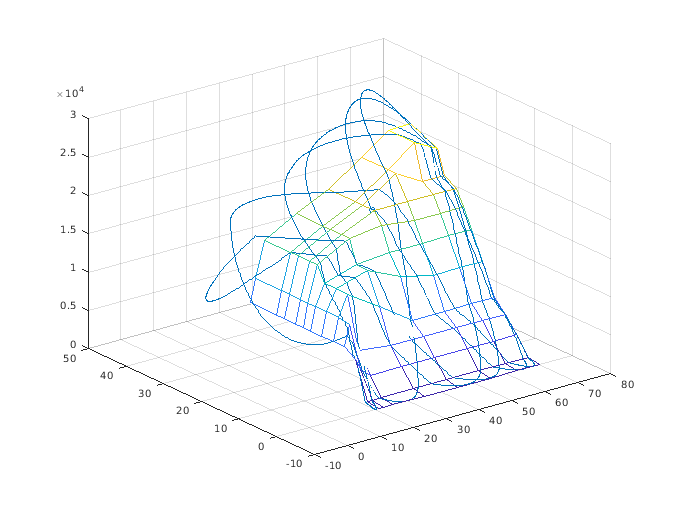

Используйте динамический график кометы, чтобы визуализировать результат изменения опций интерполяции и экстраполяции для 2D данных набора, выполняемого в блоке Интерполяционная таблица An-D. Опции алгоритма могут использоваться в различных ситуациях, чтобы сравнить точность, плавность, размер данных и эффективность.

Откройте модель

Семантика подсистемы Simulink

Этот набор примеров показывает различные типы подсистем Simulink ® и какую семантику используют при симуляции этих подсистем. Каждый пример предоставляет описание модели и тонкостей, регулирующих ее выполнение.

Откройте модель

Характеристики блоков

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single` \| `string`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

Общая информация

BidirectionalPort

BidirectionalPort настройки Описание

on

Укажите порт как двунаправленный.

Применяются следующие требования:

Порт должен быть в Subsystem блоке с реализацией черного ящика.
Между двунаправленным портом и соответствующим портом подсистемы DUT верхнего уровня также не должно быть логики.

Для получения дополнительной информации смотрите Задать двунаправленные порты (HDL Coder).

off (по умолчанию) Не указывайте порт как двунаправленный.

Целевые спецификации

Целевые спецификации
IOInterface	Тип интерфейса целевой платформы для портов DUT, заданный как вектор символов. The `IOInterface` свойство block игнорируется для блоков Inport и Outport, которые не являются портами DUT. Чтобы задать допустимые `IOInterface` используйте HDL Workflow Advisor: В HDL Workflow Advisor, на шаге Set Target > Set Target Interface, в Target platform interface table, в столбце Target Platform Interfaces, используйте раскрывающийся список, чтобы задать тип интерфейса целевой платформы. Сохраните модель. The `IOInterface` значение сохраняется как свойство блока порта. Для примера, чтобы просмотреть `IOInterface` значение, если полный путь к порту DUT `hdlcoder_led_blinking/led_counter/LED`, введите: hdlget_param('hdlcoder_led_blinking/led_counter/LED', 'IOInterface')
IOInterfaceMapping	Порт интерфейса целевой платформы отображения для портов DUT, заданный как вектор символов. The `IOInterfaceMapping` свойство block игнорируется для блоков Inport и Outport, которые не являются портами DUT. Чтобы задать допустимые `IOInterfaceMapping` используйте HDL Workflow Advisor: В HDL Workflow Advisor, на шаге Set Target > Set Target Interface, в Target platform interface table, в столбце Target Platform Interfaces, используйте раскрывающийся список, чтобы задать тип интерфейса целевой платформы. В столбце Bit Range / Address / FPGA Pin, если вы хотите изменить значение по умолчанию, введите отображение интерфейса целевой платформы. Сохраните модель. The `IOInterfaceMapping` значение сохраняется как свойство блока порта. Для примера, чтобы просмотреть `IOInterfaceMapping` значение, если полный путь к порту DUT `hdlcoder_led_blinking/led_counter/LED`, введите: hdlget_param('hdlcoder_led_blinking/led_counter/LED',... 'IOInterfaceMapping')
IOInterfaceOptions	Опции отображения портов интерфейса целевой платформы для портов DUT, заданные как вектор символов. The `IOInterfaceOptions` свойство block игнорируется для блоков Inport и Outport, которые не являются портами DUT. Чтобы задать допустимые `IOInterfaceOptions` используйте HDL Workflow Advisor: В HDL Workflow Advisor, на шаге Set Target > Set Target Interface, в Target platform interface table, в столбце Target Platform Interfaces, когда вы сопоставляете входные или выходные порты с AXI4 ведомым интерфейсом. В столбце Interface Options, если вы хотите изменить начальное значение по умолчанию, нажмите кнопку Options и введите значение для RegisterInitialValue. Сохраните модель. The `IOInterfaceOptions` значение сохраняется как свойство блока порта. Для примера, чтобы просмотреть `IOInterfaceOptions` значение, если полный путь к порту DUT `hdlcoder_led_blinking/led_counter/LED`, введите: hdlget_param('hdlcoder_led_blinking/led_counter/LED',... 'IOInterfaceOptions')

IOInterface

Тип интерфейса целевой платформы для портов DUT, заданный как вектор символов. The IOInterface свойство block игнорируется для блоков Inport и Outport, которые не являются портами DUT.

Чтобы задать допустимые IOInterface используйте HDL Workflow Advisor:

В HDL Workflow Advisor, на шаге Set Target > Set Target Interface, в Target platform interface table, в столбце Target Platform Interfaces, используйте раскрывающийся список, чтобы задать тип интерфейса целевой платформы.
Сохраните модель.
The IOInterface значение сохраняется как свойство блока порта.
Для примера, чтобы просмотреть IOInterface значение, если полный путь к порту DUT hdlcoder_led_blinking/led_counter/LED, введите:
```
hdlget_param('hdlcoder_led_blinking/led_counter/LED', 'IOInterface')
```

IOInterfaceMapping

Порт интерфейса целевой платформы отображения для портов DUT, заданный как вектор символов. The IOInterfaceMapping свойство block игнорируется для блоков Inport и Outport, которые не являются портами DUT.

Чтобы задать допустимые IOInterfaceMapping используйте HDL Workflow Advisor:

В HDL Workflow Advisor, на шаге Set Target > Set Target Interface, в Target platform interface table, в столбце Target Platform Interfaces, используйте раскрывающийся список, чтобы задать тип интерфейса целевой платформы.
В столбце Bit Range / Address / FPGA Pin, если вы хотите изменить значение по умолчанию, введите отображение интерфейса целевой платформы.
Сохраните модель.
The IOInterfaceMapping значение сохраняется как свойство блока порта.
Для примера, чтобы просмотреть IOInterfaceMapping значение, если полный путь к порту DUT hdlcoder_led_blinking/led_counter/LED, введите:
```
hdlget_param('hdlcoder_led_blinking/led_counter/LED',...
             'IOInterfaceMapping')
```

IOInterfaceOptions

Опции отображения портов интерфейса целевой платформы для портов DUT, заданные как вектор символов. The IOInterfaceOptions свойство block игнорируется для блоков Inport и Outport, которые не являются портами DUT.

Чтобы задать допустимые IOInterfaceOptions используйте HDL Workflow Advisor:

В HDL Workflow Advisor, на шаге Set Target > Set Target Interface, в Target platform interface table, в столбце Target Platform Interfaces, когда вы сопоставляете входные или выходные порты с AXI4 ведомым интерфейсом.
В столбце Interface Options, если вы хотите изменить начальное значение по умолчанию, нажмите кнопку Options и введите значение для RegisterInitialValue.
Сохраните модель.
The IOInterfaceOptions значение сохраняется как свойство блока порта.
Для примера, чтобы просмотреть IOInterfaceOptions значение, если полный путь к порту DUT hdlcoder_led_blinking/led_counter/LED, введите:
```
hdlget_param('hdlcoder_led_blinking/led_counter/LED',...
             'IOInterfaceOptions')
```

Документация

Outport

Описание

Блоки вывода в подсистеме

Блок вывода верхнего уровня в иерархии модели

Подключение шин к выходным портам корневого уровня

Ассоциируйте блок Outport корневого уровня с Simulink.Signal Объект

Порты

Вход

Port_1 - Сигнал выхода скалярный вектор |

Параметры

Главный

Port number - Положение порта на родительском блоке 1 (по умолчанию) | вещественным целым числом

Программное использование

Signal name - Имя сигнала ' ' (по умолчанию) | вектор символов

Программное использование

Icon display - отображение значков Port number (по умолчанию) | Signal name | Port number and signal name

Программное использование

Specify output when source is unconnected - Задайте несвязанное выходное значение off (по умолчанию) | on

Зависимость

Программное использование

Constant value - Выводит значение, когда блок не подключен 0 (по умолчанию) | скалярный вектор |

Зависимость

Программное использование

Interpret vector parameters as 1-D - Обрабатывайте векторы как 1-D on (по умолчанию) | off

Зависимость

Программное использование

Ensure outport is virtual - Убедитесь, что исходящий порт виртуален off (по умолчанию) | on

Зависимость

Программное использование

Source of initial output value - Источник исходного выходного значения Dialog (по умолчанию) | Input signal

Совет

Зависимости

Программное использование

Output when disabled - Выход при отключении held (по умолчанию) | reset

Зависимости

Программное использование

Initial output - Начальный выход для условно выполненных подсистем [] (по умолчанию) | скалярную структуру |

Совет

Зависимости

Ограничения

Программное использование

Атрибуты сигнала

Minimum - Минимальное выходное значение [] (по умолчанию) | скаляром

Программное использование

Maximum - Максимальное выходное значение [] (по умолчанию) | скаляром

Программное использование

Совет

Программное использование

Lock output data type setting against changes by the fixed-point tools - Предотвратить переопределение типов данных инструментами с фиксированной точкой off (по умолчанию) | on

Программное использование

Output as nonvirtual bus in parent model - Выход как невиртуальная шина в родительской модели off (по умолчанию) | on

Совет

Зависимость

Программное использование

Unit (e.g., m, m/s^2, N*m) - Физическая единица измерения входного сигнала в блок inherit (по умолчанию) | <Enter unit>

Программное использование

Port dimensions (-1 for inherited) - размерности портов -1 (по умолчанию) | целое число | [целое число, целое число]

Программное использование

Variable-size signal - Разрешить сигналы переменного размера Inherit (по умолчанию) | No | Yes

Зависимости

Информация о командной строке

Sample time (-1 for inherited) - Указание шага расчета -1 (по умолчанию) | скаляром

Программное использование

Signal type - Тип выходного сигнала auto (по умолчанию) | real | complex

Программное использование

Примеры моделей

Выбор алгоритма интерполяции и анимация о траектории

Семантика подсистемы Simulink

Характеристики блоков

Расширенные возможности

Генерация кода C/C + + Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

Генерация кода ПЛК Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

Преобразование с фиксированной точкой Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

См. также

Темы

Документация Simulink

Поддержка

Ассоциируйте блок Outport корневого уровня с `Simulink.Signal` Объект

`Port_1` - Сигнал выхода
скалярный вектор |

`Port number` - Положение порта на родительском блоке
`1` (по умолчанию) | вещественным целым числом

`Signal name` - Имя сигнала
`' '` (по умолчанию) | вектор символов

`Icon display` - отображение значков
`Port number` (по умолчанию) | `Signal name` | `Port number and signal name`

`Specify output when source is unconnected` - Задайте несвязанное выходное значение
`off` (по умолчанию) | `on`

`Constant value` - Выводит значение, когда блок не подключен
`0` (по умолчанию) | скалярный вектор |

`Interpret vector parameters as 1-D` - Обрабатывайте векторы как 1-D
`on` (по умолчанию) | `off`

`Ensure outport is virtual` - Убедитесь, что исходящий порт виртуален
`off` (по умолчанию) | `on`

`Source of initial output value` - Источник исходного выходного значения
`Dialog` (по умолчанию) | `Input signal`

`Output when disabled` - Выход при отключении
`held` (по умолчанию) | `reset`

`Initial output` - Начальный выход для условно выполненных подсистем
`[]` (по умолчанию) | скалярную структуру |

`Minimum` - Минимальное выходное значение
`[]` (по умолчанию) | скаляром

`Maximum` - Максимальное выходное значение
`[]` (по умолчанию) | скаляром

`Lock output data type setting against changes by the fixed-point tools` - Предотвратить переопределение типов данных инструментами с фиксированной точкой
`off` (по умолчанию) | `on`

`Output as nonvirtual bus in parent model` - Выход как невиртуальная шина в родительской модели
`off` (по умолчанию) | `on`

`Unit (e.g., m, m/s^2, N*m)` - Физическая единица измерения входного сигнала в блок
`inherit` (по умолчанию) | `<Enter unit>`

`Port dimensions (-1 for inherited)` - размерности портов
`-1` (по умолчанию) | целое число | [целое число, целое число]

`Variable-size signal` - Разрешить сигналы переменного размера
`Inherit` (по умолчанию) | `No` | `Yes`

`Sample time (-1 for inherited)` - Указание шага расчета
`-1` (по умолчанию) | скаляром

`Signal type` - Тип выходного сигнала
`auto` (по умолчанию) | `real` | `complex`

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

Генерация кода ПЛК
Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.
