Сохраните данные во время выполнения из симуляции

Сохраните данные моделирования в MATLAB^® рабочая область; логарифмические сигналы; экспорт сигнала, времени, выхода и данных о состоянии

Можно сохранить значения сигналов в рабочем пространстве MATLAB или в файл MLDATX, MAT-файл или Excel^® во время симуляции для последующего извлечения и постобработки. Сохранение данных моделирования также известно как логгирование или экспорт данных моделирования.

Сохранение данных моделирования в Dataset формат упрощает постобработку путем обеспечения общего формата для результатов различных методов каротажа. Использование Dataset формат сохраняет данные как MATLAB timeseries объекты, которые можно обработать с помощью MATLAB.

Логгирование сигналов и хранение данных используют Dataset формат.
Выход и состояние использования логгирования Dataset как формат по умолчанию.
Формат сохранения по умолчанию для блоков To File и To Workspace Timeseries.

Simulink^® предоставляет инструменты для преобразования записанных данных в Dataset формат.

Чтобы определить, какой подход использовать для логгирования данных сигнала, смотрите Экспорт данных моделирования.

Блоки

Outport	Создайте выходной порт для подсистемы или внешнего выхода
Record	Журнал данных в рабочей области, в файл или и то, и другое одновременно
To File	Запись данных в файл
To Workspace	Запись данных в рабочую область

Функции

расширить все

Сконфигурируйте логгирование сигналов

`Simulink.sdi.markSignalForStreaming`	Включите или отключите логгирование для сигнала
`Simulink.sdi.getSignalInputProcessingMode`	Получите настройку свойства сигнала входа сигнала
`Simulink.sdi.setSignalInputProcessingMode`	Задайте значение для Входа Processing signal
`Simulink.SimulationData.signalLoggingSelector`	Откройте селектор логгирования сигналов

Ограничение размера записанных данных

Сконфигурируйте пределы на размер записанных в записанные данные

`Simulink.sdi.setMaxDiskUsage`	Задайте максимальный размер данных, записанных на диск
`Simulink.sdi.getMaxDiskUsage`	Получите максимальный размер конфигурации для данных, записанных на диск
`Simulink.sdi.setRequiredFreeSpace`	Задайте минимальное пространство на диске, чтобы оставить его свободным при регистрации данных
`Simulink.sdi.getRequiredFreeSpace`	Настройка минимального дискового пространства для логгирования
`Simulink.sdi.setDeleteRunsOnLowSpace`	Задайте поведение, когда размер записанных данных приближается к сконфигурированным пределам
`Simulink.sdi.getDeleteRunsOnLowSpace`	Настройте поведение при приближении размера записанных данных к установленным пределам
`Simulink.sdi.setRecordData`	Задайте режим записи для логгирования
`Simulink.sdi.getRecordData`	Проверьте режим записи для логгирования

Сконфигурируйте Данные моделирования архив Inspector

`Simulink.sdi.setArchiveRunLimit`	Задайте предел для количества запусков, хранящихся в архиве Данные Моделирования Inspector
`Simulink.sdi.setAutoArchiveMode`	Укажите, автоматически ли Данные моделирования Inspector архивируют симуляцию запусков
`Simulink.sdi.getArchiveRunLimit`	Определите сконфигурированный предел запуска для архива Данные Моделирования Inspector
`Simulink.sdi.getAutoArchiveMode`	Определите, настроены ли Данные Моделирования Inspector для автоматического архивирования

Конфигурирование местоположения журнала

`Simulink.sdi.setStorageLocation`	Укажите расположение записанных данных на диске
`Simulink.sdi.getStorageLocation`	Получите путь к пользовательскому хранилищу для данных, записанных на диск
`Simulink.sdi.setStorageMode`	Укажите, нужно ли регистрировать данные на диске или в памяти
`Simulink.sdi.getStorageMode`	Проверьте, настроено ли логгирование для регистрации данных на диске или в памяти

Обработка записанных данных

`Simulink.SimulationData.createStructOfTimeseries`	Создайте структуру `timeseries` данные для загрузки в качестве входов симуляции для шины
`Simulink.SimulationData.forEachTimeseries`	Вызов функции на каждом `timeseries` объект
`Simulink.SimulationData.DatasetRef.getDatasetVariableNames`	Перечислите имена `Dataset` переменные в MAT-файле
`getAsDatastore`	Получите matlab.io.datastore.SimulationDatastore представление элемента из ссылочного объекта набор данных
`Simulink.ModelDataLogs.convertToDataset`	Преобразуйте данные регистрации из `Simulink.ModelDataLogs` формат в `Simulink.SimulationData.Dataset` формат
`Simulink.SimulationData.updateDatasetFormatLogging`	Преобразуйте модель и ее ссылочные модели в использование `Dataset` формат для логгирования сигналов

Классы

расширить все

Доступ к записанным данным моделирования

`Simulink.SimulationOutput`	Доступ к результатам симуляции
`Simulink.SimulationData.Dataset`	Создайте Simulink объект .SimulationData. Набор данных
`Simulink.SimulationData.Signal`	Контейнер для информации о логгировании сигнала
`Simulink.SimulationData.DatasetRef`	Создание `Simulink.SimulationData.DatasetRef` объект
`matlab.io.datastore.SimulationDatastore`	Datastore для входов и выходов моделей Simulink
`Simulink.SimulationData.BlockPath`	Полностью заданный путь блока Simulink
`Simulink.SimulationData.State`	Элемент логгирования состояний
`Simulink.SimulationData.Unit`	Сохраните модули для данных моделирования
`Simulink.SimulationData.LoggingInfo`	Настройки переопределения логгирования сигналов
`Simulink.SimulationData.ModelLoggingInfo`	Настройки переопределения логгирования сигналов для модели
`Simulink.SimulationData.SignalLoggingInfo`	Настройки переопределения логгирования сигналов для сигнала
`Simulink.SimulationMetadata`	Доступ к метаданным запусков симуляции

Параметры конфигурации Simulink

Model Configuration Parameters: Data Import/Export

Темы

Данные моделирования

Экспорт данных моделирования

Экспорт (log) данных моделирования как базового уровня для анализа и отладки модели.

Формат данных для записанных данных моделирования

Можно использовать много форматов для записанных данных, включая набор данных, TIMESERIES MATLAB, массивы и структуры. Поддерживаемые форматы данных варьируются между различными методами логгирования. Однако формат Dataset доступен для всех методов логгирования.

Преобразование набора данных для записанных данных

Чтобы преобразовать переменную рабочей области, содержащую данные, которые были зарегистрированы в формате, отличном от Набора данных, для использования Набора данных формата, используйте конструктор Simulink .SimulationData. Набор данных.

Работа с большими данными для симуляций

Журнал, загрузка и анализ больших данных для симуляций.

Ограничение размера записанных данных

Выберите из нескольких стратегий, чтобы ограничить размер записанных данных.

Задайте значения сигналов для регистрации

Укажите, какие значения сигналов нужно записать во время симуляции.

Журнал данных в постоянное хранилище

Сохраните записанные в журнал данные моделирования в постоянном хранилище в MAT-файле.

Загрузка Больших данных для симуляций

Загрузите большие данные как вход симуляции.

Анализ Больших данных из симуляции

Доступ к данным моделирования, записанным в постоянное хранилище для анализа в MATLAB.

Журнал данных сигнала, которые используют модули

Логгируйте данные сигнала, который использует модули с помощью формата Dataset или Timeseries logging для логгирования сигнала, блока To File и блока To Workspace.

Выборки для экспорта для решателей переменного шага

Управляйте, сколько выходного сигнала генерирует симуляция, когда ваша модель использует решатель с переменным шагом. Используйте параметр конфигурации опций выхода.

Журнал данных в рабочей области и файл с использованием блока записи

Используйте блок Record для регистрации данных в рабочей области, в файле или в рабочей области и в файле.

Состояние симуляции

Информация о состоянии

Как блоки используют информацию о состоянии для вычисления выхода значения сигналов для текущего шага симуляции.

Сохранение информации о состоянии

Сохраните информацию о состоянии для зарегистрированных состояний для каждого шага симуляции во время симуляции.

Логгирование сигналов

Экспорт данных о сигнале с помощью логгирования сигналов

Чтобы захватить данные сигнала из симуляции, можно использовать логгирование сигнала. Отметьте сигналы, которые вы хотите записать и включить регистрацию сигналов для модели.

Сконфигурируйте сигнал для логгирования

Отметьте сигналы, для которых вы хотите записать данные моделирования.

Просмотр строения логгирования сигналов

Просмотрите сигналы, отмеченные для логгирования сигналов.

Включите логгирование сигнала для модели

Для регистрации сигналов, отмеченных для логгирования сигнала, установите параметр конфигурации Signal logging.

Переопределение настроек логгирования сигналов

Для определенного прогона симуляции переопределите настройки регистрации сигналов для отдельных сигналов, отмеченных для логгирования.

Просмотр и доступ к данным логгирования сигналов

Просмотрите и получите доступ к данным логгирования сигналов для завершенной или приостановленной симуляции.

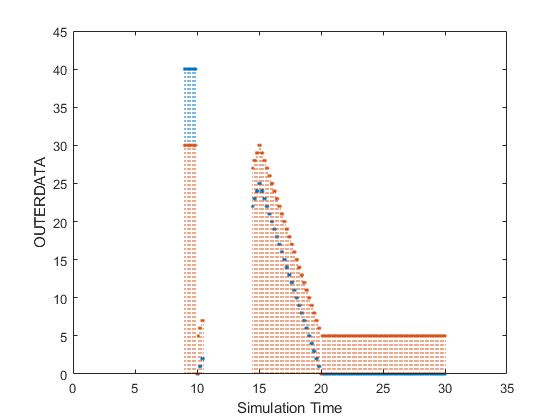

Преобразование записанных данных в формат набора данных

Журнал сигналов для каждой подсистемы
