Signal Conversion

Преобразуйте сигнал в новый тип без изменения значений сигналов

Библиотека:
Атрибуты Simulink/Signal
Атрибуты HDL-кодера/сигнала

Описание

Блок Signal Conversion преобразует сигнал от одного типа к другому. Чтобы выбрать тип преобразования для выполнения, используйте параметр Output или один из следующих предварительно сконфигурированных блоков Signal Conversion:

Signal Copy блок
To Virtual Bus блок
To Nonvirtual Bus блок

Порты

Вход

расширить все

`Port_1` - Входной сигнал для преобразования
скалярный | вектор | матрица | N-D массив

Входной сигнал для преобразования, заданный как скаляр, вектор, матрица или N-D массив.

Выход

расширить все

`Port_1` - Преобразованный сигнал
скалярный | вектор | матрица | N-D массив

Выходной сигнал - это входной сигнал, преобразованный в заданный тип.

Параметры

расширить все

`Output` - Тип преобразования
`Signal copy` (по умолчанию) | `Virtual bus` | `Nonvirtual bus`

Укажите тип преобразования для выполнения. Тип преобразования, которое вы используете, зависит от цели моделирования.

Цель моделирования	Выход
Уменьшите сгенерированный код для сигнала muxed. Для примера с участием Simulink^® Coder™ программного обеспечения см. «Генерация повторного кода из подсистем» (Simulink Coder).	`Signal copy`
Соедините блок с постоянным шагом расчета с выходом портом включенной подсистемы.	`Signal copy`
Сохраните память путем преобразования невиртуальной шины в виртуальную шину.	`Virtual bus`
Передайте виртуальную шину в конструкцию моделирования, которая требует невиртуальной шины, такой как блок Model.	`Nonvirtual bus`

The Signal copy опция по умолчанию. Тип преобразования, которое выполняет блок Signal Conversion с помощью Signal copy опция зависит от типа входного сигнала.

Тип входного сигнала	Преобразование, которое выполняет опция копирования сигнала
Muxed (nonbus) сигнал	Преобразует имитированный сигнал, элементы которого занимают разъединенные области памяти, в сигнал вектора, элементы которого занимают смежные области памяти. Преобразование выделяет смежную область памяти для элементов имитированного сигнала и копирует значения из несмежных областей (представленных входным блокам) в смежные области (представленные выходным блокам) на каждом временном шаге.
Автобус	Выводит смежную копию шины, которая является входом в блок Signal Conversion.

Тип входного сигнала

Преобразование, которое выполняет опция копирования сигнала

Muxed (nonbus) сигнал

Преобразует имитированный сигнал, элементы которого занимают разъединенные области памяти, в сигнал вектора, элементы которого занимают смежные области памяти. Преобразование выделяет смежную область памяти для элементов имитированного сигнала и копирует значения из несмежных областей (представленных входным блокам) в смежные области (представленные выходным блокам) на каждом временном шаге.

Автобус

Выводит смежную копию шины, которая является входом в блок Signal Conversion.

Для массива входных сигналов шин используйте Signal copy опция.

The Virtual bus опция преобразует невиртуальную шину в виртуальную шину.
The Nonvirtual bus опция преобразует виртуальную шину в невиртуальную.

Программное использование

Параметры блоков: ConversionOutput

Тип: Вектор символов

Значения: 'Signal copy' | 'Virtual bus' | 'Nonvirtual bus'

По умолчанию: 'Signal copy'

`Data type` - Невиртуальный тип данных шины
`Inherit: auto` (по умолчанию) | `Bus: <object name>` | `<data type expression>`

Задайте тип выходных данных невиртуальной шины, которую создает блок Signal Conversion.

Эта опция доступна только, когда вы устанавливаете параметр Output равным Nonvirtual bus.

Опция по умолчанию Inherit: auto, который использует правило, которое наследует тип данных.

Задайте Simulink.Bus объект в параметре Data type для одного или обоих следующих блоков:

Signal Conversion блок
Блок Bus Creator в восходящем направлении

Если вы задаете объект шины для блока Signal Conversion, но не для его восходящего блока Bus Creator, то используйте объект шины, который соответствует иерархии шины, которая в восходящем направлении Bus Creator выходов блока.

Если вы задаете объект шины для блока Signal Conversion и его восходящего Bus Creator блока, используйте один и тот же объект шины для обоих блоков.

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, которая помогает вам задать атрибуты type данных. Для получения дополнительной информации смотрите Задать типы данных Используя Data Type Assistant.

Зависимости

Чтобы включить этот параметр, установите Output равным Nonvirtual bus.

Программное использование

Параметры блоков: OutDataTypeStr

Тип: Вектор символов

Значения: 'Inherit: auto' | 'Bus: <object name>' | '<data type expression>'

По умолчанию: 'Inherit: auto'

`Exclude this block from 'Block reduction' optimization` - Исключить из оптимизации сокращения блоков
`off` (по умолчанию) | `on`

Эта опция доступна только, когда вы устанавливаете параметр Output равным Signal copy. Если элементы входного сигнала занимают смежные области памяти, то в качестве оптимизации программное обеспечение Simulink устраняет блок из скомпилированной модели. Если вы устанавливаете флажок Exclude this block from 'Block reduction' optimization, оптимизация происходит при следующем компиляции модели. Для получения дополнительной информации см. Раздел «Сокращение блоков».

Программное использование

Параметры блоков: OverrideOpt

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

Примеры моделей

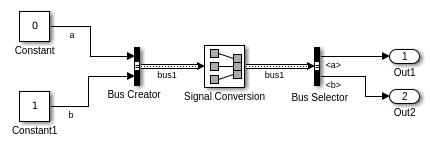

Создайте непрерывную копию сигнала шины

Используйте блок Signal Conversion, чтобы создать непрерывную копию сигнала шины.

Откройте модель

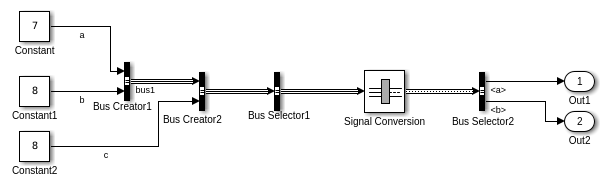

Преобразование виртуальной шины в невиртуальную

В этом примере блок преобразования сигнала преобразует сигнал виртуальной шины из первого блока селектора шины в невиртуальный сигнал шины, который вводит во второй блок селектора шины.

Откройте модель

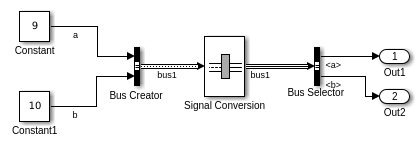

Преобразование невиртуальной шины в виртуальную

В этом примере блок преобразования сигнала преобразует невиртуальный сигнал шины от блока Bus Creator в сигнал виртуальной шины, который вводит в блок Bus Selector.

Откройте модель

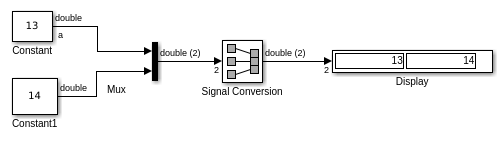

Преобразование сигнала Muxed в вектор

Используйте блок Signal Conversion, чтобы преобразовать имитированный входной сигнал в вектор.

Откройте модель

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single` \| `string`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет сквозную реализацию.

Свойства блоков

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Комплексные данные

Этот блок поддерживает генерацию кода для сложных сигналов.

Генерация кода ПЛК
Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

См. также

Bus Creator | Data Type Conversion

Темы

Виртуальная шина

Представлено до R2006a
