Bus Creator
Создайте шину из входных элементов
- Библиотека:
Simulink/Обычно используемые блоки
Simulink/Маршрутизация сигнала
HDL-кодер/сигнальная маршрутизация
Описание

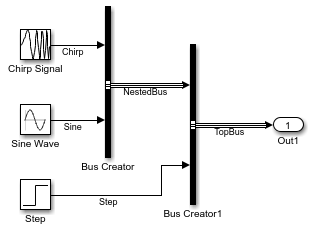

Блок Bus Creator объединяет набор входа элементов в шину. Можно подключить любые типы элементов к портам входа, включая другие шины. Вы можете получить доступ к элементам шины при помощи блока Bus Selector.
Элементы массива шины должны иметь уникальные имена. По умолчанию каждый элемент шины наследует имя элемента, соединенного с блоком Bus Creator. Если присутствуют повторяющиеся имена, Bus Creator блок добавляет номер порта ко всем именам входных элементов. Для элементов, которые не имеют имен, блок Bus Creator генерирует имена в форме signaln, где n - номер порта, соединенный с элементом. Вы можете ссылаться на элементы по имени при поиске их источников или выборе элементов для соединения с другими блоками. Инструкции по именованию элементов см. в разделе «Имена сигналов и меток».
Порты
Вход
Выход
Параметры
Number of inputs - Количество входных элементов
2 (по умолчанию) | целое число
Количество элементов входа, не менее двух, задается в виде целого числа. Увеличение количества входов добавляет пустые входные порты в блок. Прежде чем моделировать модель, убедитесь, что элемент входа соединен с каждым портом входа.
При изменении параметра Number of inputs щелкните Refresh, чтобы обновить список элементов.
Совет
Если все входом порты уже подключены, можно добавить входа порт к блоку Bus Creator, подключив к нему другую линию.
В интерактивном режиме добавление порта обновляет параметр Number of inputs и добавляет новый элемент в список элементов шины.
Программное использование
Параметры блоков:
Inputs |
| Тип: Вектор символов |
| Значения: целое число, больше или равное 2, разделенный запятыми список имен элементов |
По умолчанию:
'2' |
По умолчанию в Inputs параметр задает количество входов. Когда вы используете его, чтобы задать имена элементов в шине, количество входов совпадает с количеством имен элементов, которые вы задаете.
Elements in the bus - Список входных элементов
список имен элементов
Список входа элементов для объединения в шину. Можно просмотреть все элементы, входящие в блок, включая элементы, содержащиеся во вложенных шинах. Значение стрелы рядом с элементом указывает, что элемент входа является шиной. Чтобы отобразить содержимое этой шины, щелкните стрелой.
Чтобы переставить элементы в выход шине, используйте кнопки Up и Down. Можно выбрать несколько смежных элементов верхнего уровня в списке Elements in the bus, чтобы переупорядочить или удалить.
Чтобы найти источник любого элемента, входящего в блок, выберите элемент в списке Elements in the bus и нажмите кнопку Find. Simulink® подсвечивает значок источника, при необходимости открывая подсистему, содержащую источник элемента.
Если вы измените имя элемента, пока диалоговое окно Параметров блоков будет открыто, можно увидеть обновленное имя, нажав Refresh.
Программное использование
Параметры блоков:
Inputs |
| Тип: Вектор символов |
| Значения: целое число, больше или равное 2, разделенный запятыми список имен элементов |
По умолчанию:
'2' |
По умолчанию в Inputs параметр задает количество входов. Когда вы используете его, чтобы задать имена элементов в шине, количество входов совпадает с количеством имен элементов, которые вы задаете.
Filter by name - Термин поиска для фильтрации отображаемых входных элементов
текст
Термин поиска для фильтрации отображаемых входных элементов, заданный как текст. Не заключайте поисковый термин в кавычки. Фильтр выполняет частичный поиск по строкам.
Для доступа к опциям фильтрации нажмите
кнопку Show filtering options справа от
поля Filter by name.
Enable regular expression - Опция фильтрации отображаемых входных элементов по регулярному выражению
off (по умолчанию) | on
Опция для фильтрации отображаемых входных элементов по регулярному выражению.
Когда этот параметр включен, вводите t$ в Filter by name окне отображаются все элементы, имена которых заканчиваются строчными t (и их непосредственных родительских элементов). Для получения дополнительной информации см. раздел Регулярные выражения.
Зависимости
Для доступа к этому параметру нажмите
кнопку Show filtering options справа от Filter by name окна.
Show filtered results as a flat list - Опция отображения отфильтрованных результатов как плоского списка
off (по умолчанию) | on
Опция отображения отфильтрованных результатов как плоского списка, в котором используется запись через точку для отражения иерархии шин. По умолчанию отфильтрованные элементы появляются в иерархическом дереве.
Зависимости
Для доступа к этому параметру нажмите
кнопку Show filtering options справа от Filter by name окна.
Output data type - Тип данных выходной шины
'Inherit: auto' (по умолчанию) | 'Bus: <object name>' | <data type expression>
Тип данных шины выходов.
Если вы выбираете Bus: <object name>, заменить <object name> с именем Simulink.Bus объект. The Bus объект должен быть доступен при редактировании модели.
Как задать Bus объект используя Bus Editor, нажмите кнопку Show data type assistant,
а затем нажмите кнопку Edit.
Если вы выбираете <data type expression>, задайте выражение, которое вычисляется как Bus объект.
Программное использование
Параметры блоков:
OutDataTypeStr |
| Тип: Вектор символов |
Значения:
'Inherit: auto''Bus: <object name>' |
По умолчанию:
'Inherit: auto' |
Require names of inputs to match names above - Проверяйте, что имена входных элементов совпадают с именами, перечисленными в диалоговом окне
off (по умолчанию) | on
Проверьте, что имена элементов входа совпадают с именами, указанными в диалоговом окне Параметров блоков. Если имена элементов не совпадают, Simulink возвращает ошибку.
Совет
Параметр Require names of inputs to match names above может быть удален в следующем релизе. Чтобы применить сильный набор данных, рассмотрите использование параметра Use names from inputs instead of from bus object.
Зависимости
Если вы выбираете Use names from inputs instead of from bus object, программа Simulink игнорирует настройку Require names of inputs to match names above.
Если вы изменяете Number of inputs программно, этот параметр возвращается к 'off'.
Rename selected signal - Новое имя для выбранного входного элемента
'' (по умолчанию) | вектор символов
Новое имя для выбранного входного элемента. Имена см. в разделе «Имена сигналов и меток».
Зависимости
Чтобы отобразить этот параметр, включите параметр Require names of inputs to match names above.
Use names from inputs instead of from bus object - Опция использовать имена из входных элементов вместо из объекта Simulink.Bus
on (по умолчанию) | off
По умолчанию Bus Creator блок использует имена входных элементов в качестве имен выходов шины, даже когда вы задаете Simulink.Bus объект как тип данных.
Наследование имен элементов шины от Bus объект, очистить этот параметр. Очистка параметра:
Обеспечивает сильное типирование данных.
Избегает необходимости вводить имя элемента несколько раз: в
Busобъект и в модели. Ввод имени несколько раз может случайно создать несоответствия имен элементов.Поддерживает требование к массиву шин, чтобы иметь согласованные имена элементов между элементами массива.
Кроме того, можно применить сильный набор данных, проверив, что имена входных элементов совпадают с Bus имена элементов объекта. Установите флажок Use names from inputs instead of from bus object и установите параметр конфигурации Element name mismatch равным error.
Зависимости
Чтобы отобразить этот параметр, установите параметр Output data type на Bus объект.
Программное использование
Параметры блоков:
InheritFromInputs |
| Тип: Вектор символов |
Значения:
'on''off' |
По умолчанию:
'on' |
Output as nonvirtual bus - Вывод невиртуальной шины
off (по умолчанию) | on
Вывод невиртуальной шины вместо виртуальной шины.
Все элементы невиртуальной шины должны иметь одинаковый шаг расчета, даже если элементы связанной Bus объект задает унаследованные шаги расчета для некоторых элементов. Любая операция, приводящая к невиртуальной шине, содержащей элементы с различными скоростями дискретизации, генерирует ошибку. Чтобы изменить шаг расчета элемента или шины, которая имеет отличный шаг расчета от других элементов невиртуальной шины входа, используйте Rate Transition блок. Для получения дополнительной информации смотрите Изменение шагов расчета для невиртуальных шин.
Чтобы сгенерировать код, который использует структуру C для определения структуры шины, которую создает этот блок, включите этот параметр.
Зависимости
Чтобы отобразить этот параметр, установите параметр Output data type на Bus объект.
Программное использование
Параметры блоков:
NonVirtualBus |
| Тип: Вектор символов |
Значения:
'on''off' |
По умолчанию:
'off' |

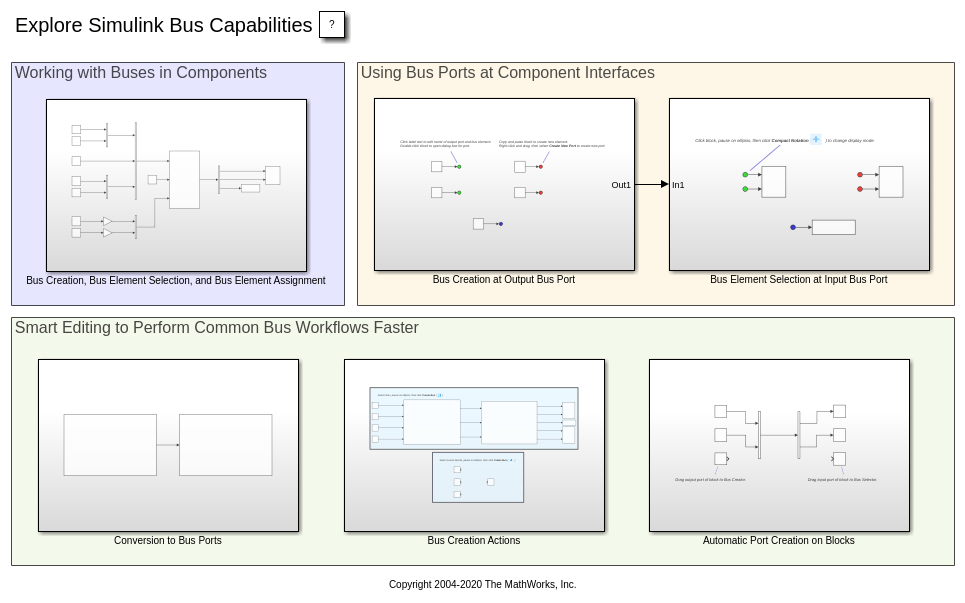

Примеры моделей
Характеристики блоков
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Совет
Для шин в подсистеме и интерфейсах модели можно использовать блоки Out Bus Element вместо блока Bus Creator с блоком Outport. Out Bus Element блоков:
Уменьшите сложность линии и загромождение в блоке.
Упростите пошаговое изменение интерфейса.
Расширенные возможности
См. также
Bus Assignment | Bus Selector | Bus to Vector | Out Bus Element
