Transfer Fcn First Order

Реализуйте передаточную функцию первого порядка в дискретном времени

развернуть все на странице
  • Библиотека:

  • Simulink/Дискретный

  • Transfer Fcn First Order block

Описание

Блок Transfer Fcn First Order реализует передаточную функцию первого порядка дискретного времени входного входа. Передаточная функция имеет коэффициент усиления постоянного тока единицы.

Порты

Вход

расширить все

Входной сигнал к алгоритму передаточной функции первого порядка.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point

Выход

расширить все

Выход сигнал, который является передаточной функцией первого порядка дискретного времени входа с единичным усилением постоянного тока.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point

Параметры

расширить все

Задайте полюс.

Программное использование

Параметры блоков: PoleZ
Тип: Вектор символов
Значение: действительный скаляр
По умолчанию: '0.95'

Задайте начальное условие для предыдущего выхода.

Программное использование

Параметры блоков: ICPrevOutput
Тип: Вектор символов
Значение: действительный скаляр
По умолчанию: '0.0'

Задайте режим округления для операций с фиксированной точкой. Для получения дополнительной информации см. раздел Округление (Fixed-Point Designer).

Параметры блоков всегда округлятся до ближайшего представимого значения. Чтобы контролировать округление параметров блоков, введите выражение с помощью MATLAB® функция округления в поле маски.

Программное использование

Параметры блоков: RndMeth
Тип: Вектор символов
Значения: 'Ceiling' | 'Convergent' | 'Floor' | 'Nearest' | 'Round' | 'Simplest' | 'Zero'
По умолчанию: 'Floor'

Когда вы устанавливаете этот флажок, переполнения насыщаются до максимального или минимального значения, которое может представлять тип данных. В противном случае переполнения переносятся.

Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, а не только к выходу или результату. В целом процесс генерации кода может обнаружить, когда переполнение невозможно. В этом случае генератор кода не производит код насыщения.

Программное использование

Параметры блоков: DoSatur
Тип: Вектор символов
Значения: 'off' | 'on'
По умолчанию: 'off'

Примеры моделей

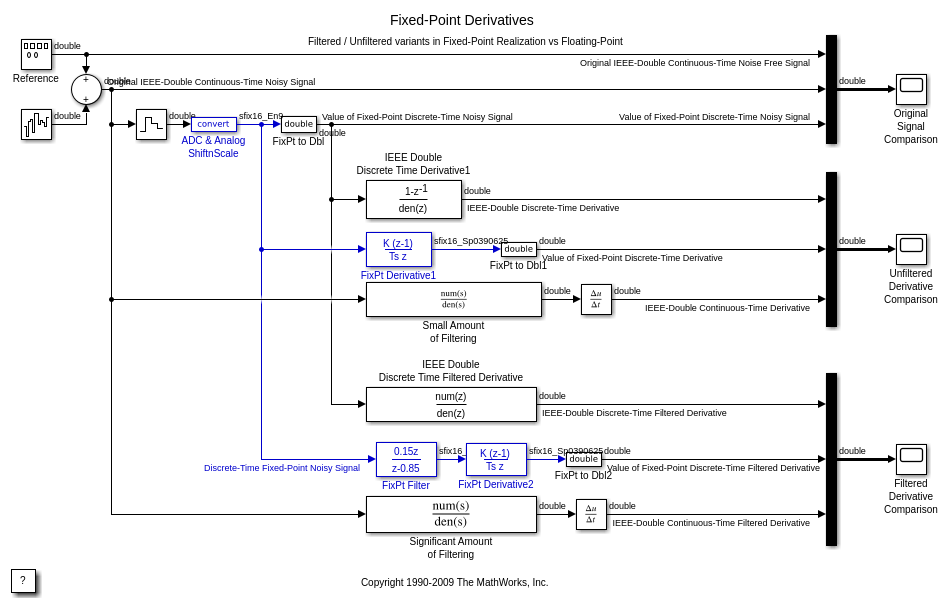

Fixed-Point Derivatives

Производные от фиксированной точки

Как выборочные реализации фильтрованных и нефильтрованных производных алгоритмов с фиксированной точкой сравниваются с их реализациями с плавающей точкой.

Характеристики блоков

Типы данных

double | fixed point | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

no

Сигналы переменного размера

yes

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

Генерация кода ПЛК
Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

.

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

См. также

|

Представлено до R2006a
