Transfer Fcn Lead or Lag

Реализуйте опережающий или запаздывающий компенсатор в дискретном времени

Библиотека:
Simulink/Дискретный

Описание

Блок Transfer Fcn Lead or Lag реализует выводной или запаздывающий компенсатор входа в дискретном времени. Мгновенный коэффициент усиления компенсатора равен 1, и коэффициент усиления постоянного тока равен (1-z)/(1-p), где z является нулем и p - полюс компенсатора.

Блок реализует компенсатор вывода при 0<z<p<1, и реализует компенсатор задержки, когда 0<p<z<1.

Порты

Вход

расширить все

`Port_1` - Входной сигнал
скалярный вектор |

Входной сигнал, к которому блок применяет компенсацию вывода или задержки в дискретном времени.

Выход

расширить все

`Port_1` - Выходной сигнал
скалярный вектор |

Выходной сигнал, который является выводом или задержкой в дискретном времени входного знака.

Параметры

расширить все

`Pole of compensator (in Z plane)` - Полюс
`0.95` (по умолчанию) | скаляром

Укажите полюс компенсатора.

Программное использование

Параметры блоков: PoleZ

Тип: Вектор символов

Значение: действительный скаляр

По умолчанию: '0.95'

`Zero of compensator (in Z plane)` - Нуль компенсатора
`0.75` (по умолчанию) | скаляром

Задайте нуль компенсатора в плоскости Z.

Программное использование

Параметры блоков: ZeroZ

Тип: Вектор символов

Значение: действительный скаляр

По умолчанию: '0.75'

`Initial condition for previous input` - Начальное условие для предыдущего входа
`0.0` (по умолчанию) | скаляром

Задайте начальное условие для предыдущего входа.

Программное использование

Параметры блоков: ICPrevInput

Тип: Вектор символов

Значение: действительный скаляр

По умолчанию: '0.0'

`Initial condition for previous output` - Начальное условие для предыдущего выхода
`0.0` (по умолчанию) | скаляром

Задайте начальное условие для предыдущего выхода.

Программное использование

Параметры блоков: ICPrevOutput

Тип: Вектор символов

Значение: действительный скаляр

По умолчанию: '0.0'

`Integer rounding mode` - Режим округления для операций с фиксированной точкой
`Floor` (по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте режим округления для операций с фиксированной точкой. Для получения дополнительной информации см. раздел Округление (Fixed-Point Designer).

Параметры блоков всегда округлятся до ближайшего представимого значения. Чтобы контролировать округление параметров блоков, введите выражение с помощью MATLAB^® функция округления в поле маски.

Программное использование

Параметры блоков: RndMeth

Тип: Вектор символов

По умолчанию: 'Floor'

`Saturate to max or min when overflows occur` - Метод действия переполнения
`off` (по умолчанию) | `on`

Когда вы устанавливаете этот флажок, переполнения насыщаются до максимального или минимального значения, которое может представлять тип данных. В противном случае переполнения переносятся.

Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, а не только к выходу или результату. В целом процесс генерации кода может обнаружить, когда переполнение невозможно. В этом случае генератор кода не производит код насыщения.

Программное использование

Параметры блоков: DoSatur

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

Примеры моделей

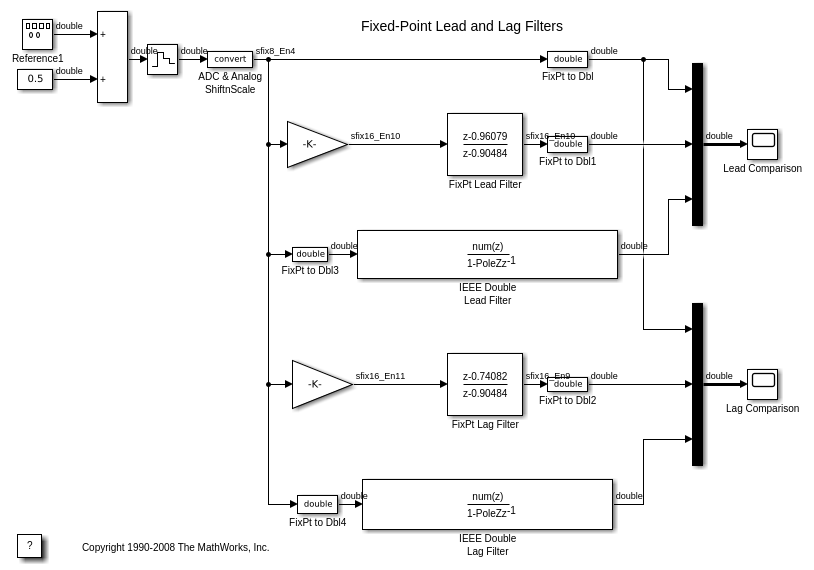

Фильтры вывода и задержки с фиксированной точкой

Семплируйте реализации дискретного свинцового фильтра и дискретного запаздывающего фильтра с фиксированной точкой вместе с эталонными реализациями в плавающей точке.

Характеристики блоков

Типы данных	`Булев^[a]` \| `double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`
^[a] Этот блок не рекомендуется использовать с логическими сигналами.
