Журнал данных в рабочей области и файл с использованием блока записи

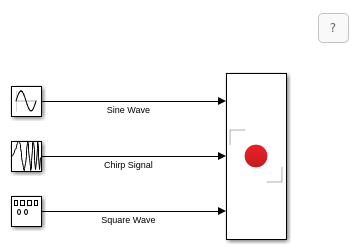

При регистрации данных с помощью блока Record можно записывать данные в рабочую область, в файл или в рабочую область и в файл. При необходимости можно изменить настройки записи для блока Record between simulations. В этом примере показано, как получить доступ к данным в рабочей области и в файле после симуляции, как сконфигурировать свойства блока Record и как изменить визуализацию данных в блоке Record. Модель для примера проста: блок Record регистрирует данные из блока Sine Wave, блока Chirp Signal и блока Square Wave Generator.

open_system('RecordWorkspaceAndFile');

Чтобы записать данные в рабочую область и в файл MLDATX, моделируйте модель.

out = sim('RecordWorkspaceAndFile');

Доступ к данным, записанным в рабочую область

По умолчанию симуляции модели возвращают все записанные данные в одном Simulink.SimulationOutput объект, использующий переменную out. Тип out в Командном окне, чтобы увидеть содержимое Simulink.SimulationOutput объект.

out
out =

  Simulink.SimulationOutput:
              recordout: [1x1 Simulink.SimulationData.Dataset]
                   tout: [51x1 double]

     SimulationMetadata: [1x1 Simulink.SimulationMetadata]
           ErrorMessage: [0x0 char]

Записанные данные рабочей области для блока Record находятся внутри out переменная рабочей области, сохраненная в Simulink.SimulationData.Dataset recordout объекта. Тип out.recordout в Командном окне, чтобы просмотреть содержимое recordout Dataset объект.

out.recordout
ans =

Simulink.SimulationData.Dataset 'Run 1: RecordWorkspaceAndFile' with 3 elements

                         Name  PropagatedName  BlockPath
                         ____  ______________  _____________________________
    1  [1x1 Signal]      ''    Sine Wave       RecordWorkspaceAndFile/Record
    2  [1x1 Signal]      ''    Chirp Signal    RecordWorkspaceAndFile/Record
    3  [1x1 Signal]      ''    Square Wave     RecordWorkspaceAndFile/Record

  - Use braces { } to access, modify, or add elements using index.

Данные для каждого сигнала, соединенного с блоком Record, сохраняются в Simulink.SimulationData.Signal объект. Данные и значения времени для сигнала сохраняются как timeseries объект в свойстве Values Signal объект. Доступ к данным для Square Wave сигнал.

recorddata = out.recordout;
sqsignal = get(recorddata,3);
sqts = sqsignal.Values;
sqWaveData = sqts.Data;

Вы также можете получить доступ к данным, объединив все шаги в одну строку кода.

sqWaveData = get(out.recordout,3).Values.Data;

Доступ к данным, записанным в файл

Этот пример регистрирует данные в файле в рабочей директории. После симуляции модели вы видите recording.mldatx файл на панели Текущая папка окна MATLAB ®. Просмотреть данные в файле MLDATX можно с помощью Данных моделирования Inspector. Дважды кликните файл или откройте файл с помощью open функция.

open('recording.mldatx');

В Данные Моделирования Inspector можно просмотреть данные сигнала с помощью курсоров или элементов управления воспроизведением, и можно создать пользовательскую визуализацию. Можно использовать программный интерфейс Данные Моделирования Inspector для доступа к данным из файла MLDATX в рабочей области или скрипте, и можно экспортировать данные в рабочую область, файл MAT или файл Excel ®.

Можно также настроить блок Record для регистрации данных в файле MAT или файле Excel. Для доступа и анализа данных, записанных в файл MAT, можно загрузить данные в базовое рабочее пространство, или можно импортировать данные в Данные моделирования Inspector. Вы можете получить доступ и проанализировать данные, записанные в файл Excel в Excel, путем чтения данных в базовое рабочее пространство или путем импорта данных в Данные моделирования Inspector.

Настройка параметров записи

Просмотрите и измените параметры записи для блока Record с помощью Property Inspector. Чтобы отобразить Property Inspector, на вкладке Modeling, в разделе Design, выберите Property Inspector. Чтобы просмотреть параметры блока Record в модели, выберите блок Record. Блок Record в этом примере сконфигурирован для регистрации данных в рабочей области с помощью переменной recordout и для регистрации данных в файле recording.mldatx. Используя настройки записи, можно отключить логгирование в рабочей области или логгирование в файл, а также можно изменить параметр File Type, чтобы логгировать данные в MAT файл или файл Excel и указать местоположение для записанного файла.

Просмотр данных с использованием блока записи

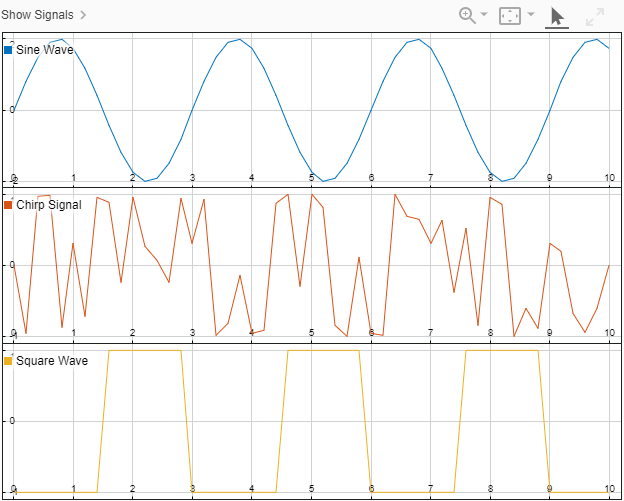

Блок Record также визуализирует подключенные сигналы. Чтобы просмотреть данные подключенного сигнала, дважды кликните блок Record. По умолчанию блок Record отображает каждый подключенный сигнал как спарклайн.

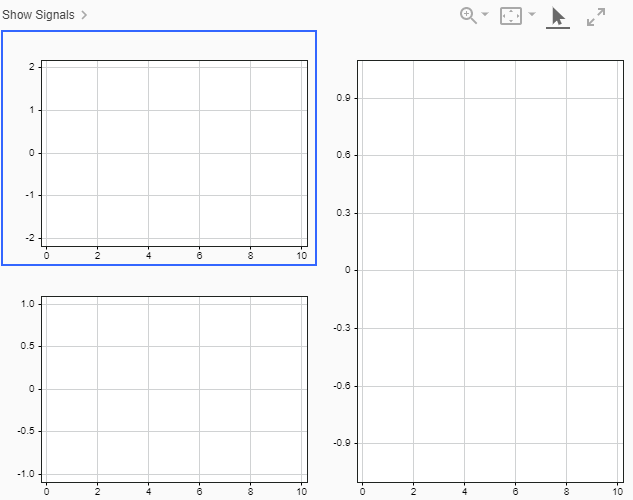

Вы можете изменить размещение и отобразить данные о других типах визуализаций, включая график XY, карту и временные графики. Для примера измените визуализацию на график времени. На вкладке Simulation, в разделе Prepare, выберите Sparklines, а затем Time Plot. Когда вы переходите на другую визуализацию, нанесенные на график сигналы удаляются из подграфика. Затем измените размещение, включив в него три подграфика. В меню « Размещения» выберите опцию «Справа от столбца».

Чтобы построить график сигналов на графиках, разверните таблицу сигналов, нажав Показать сигналы в верхнем левом углу. Установите флажок рядом с сигналом, который вы хотите построить на выбранном подграфике, обозначенном синим цветом. Для примера постройте график Sine Wave сигнал в первой подграфике. Затем выберите другой подграфик и постройте график Chirp сигнал. Выберите конечный подграфик и постройте график Square Wave сигнал.

При сохранении модели обновленная визуализация сохраняется в блоке Record. Когда вы моделируете модель, блок Record обновляет графики данными текущей симуляции.
