Архитектура системы моделирования системы бесключевого входа

Обзор

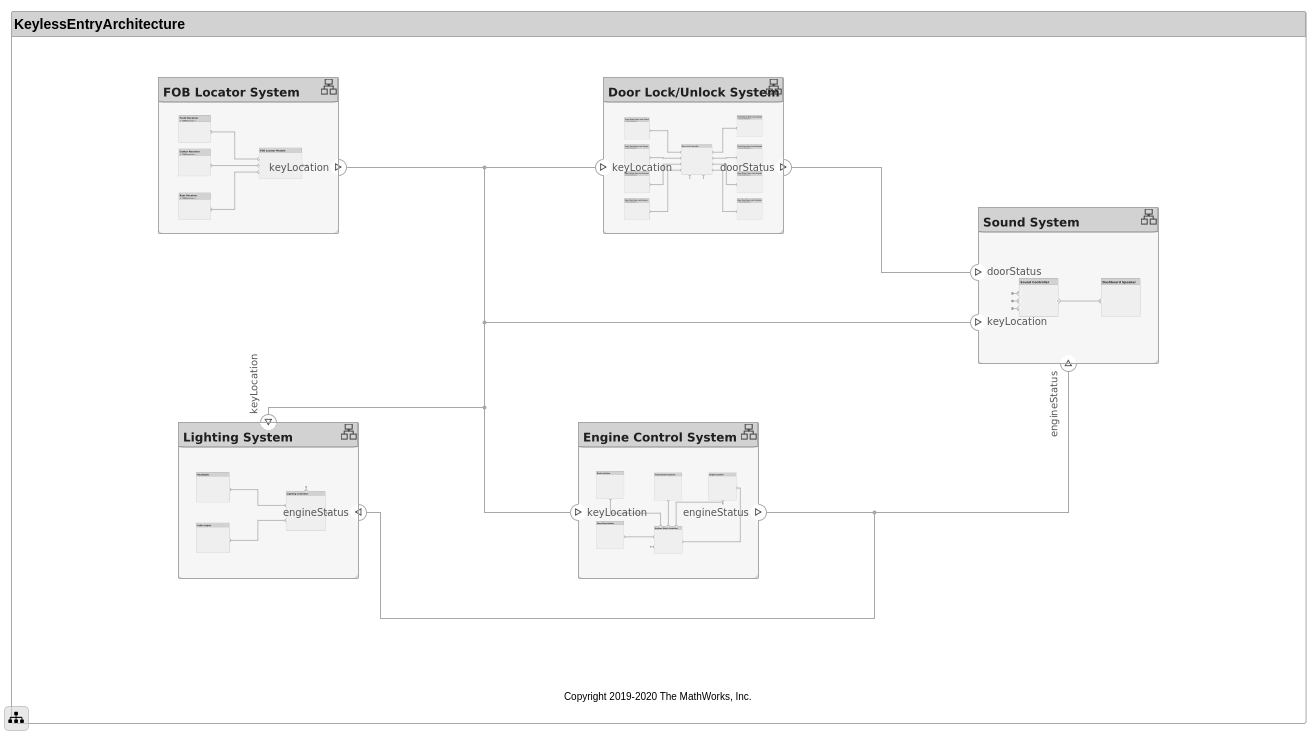

В этом примере показано, как настроить архитектуру для системы бесключевого доступа для транспортного средства. Вы также узнаете, как создать различные представления архитектуры для различных проблем заинтересованных сторон.

Откройте проект.

scKeylessEntrySystem
Starting: Simulink

Открытие представлений Архитектуры

Вы можете создавать, просматривать и редактировать представления архитектуры в редакторе видов архитектуры. Чтобы запустить редактор, нажмите кнопку Architecture Views на вкладке Modeling на панели инструментов. Выберите один из существующих видов модели. Модель имеет следующие представления:

  • Key FOB Position Dataflow - оперативное представление компонентов модели, которые используют интерфейс KeyFOBPosition.

  • Door Lock System Supplier Breakdown - функциональный вид компонентов в системе дверных замков, сгруппированных по данным поставщика.

  • Functional System Supplier Breakdown - функциональное представление компонентов звуковой системы, сгруппированных по данным поставщиков.

  • Статус обзора программного компонента - физическое представление компонентов в модели с примененным стереотипом SoftwareComponent, сгруппированным по значению ReviewStatus свойство.
