Video From Workspace

Импорт видео из рабочего пространства MATLAB

развернуть все на странице
  • Библиотека:

  • Computer Vision Toolbox/Источники

  • Video From Workspace

Описание

Блок Video From Workspace импортирует видео из MATLAB® рабочей области. Выход блока зависит от формата видео в рабочей области.

  • Если видео представлено массивом M -by- N -by- T, блок выводит полутоновое видео. M и N количество строк и столбцов в каждом видеокадре, и T количество систем координат в видео.

  • Если видео представлено массивом M -by- N -by- C -by- T, блок выводит цветное видео. M и N количество строк и столбцов в каждом видеокадре, C количество цветовых каналов, и T количество систем координат в видео.

Примечание

  • Если вы генерируете код из модели, которая содержит этот блок, требуется много времени, чтобы скомпилировать код как Simulink® Coder™ помещает все видео данных в .c файл. Чтобы сократить время генерации кода, преобразуйте данные видео в формат, поддерживаемый блоком From Multimedia File или Read Binary File.

  • Блок Video From Workspace также поддерживает fi объекты. Для получения дополнительной информации о fi объекты, см. Свойства объекта fi (Fixed-Point Designer).

Порты

Выход

расширить все

Выходное изображение или видео, возвращенный как M -by- N -by- T массив или M -by- N -by- C -by- T массив. Если выходы являются трехмерным массивом, третья размерность - это количество систем координат в видео. Если выводится массив 4-D, третья размерность - количество цветовых каналов, а четвертая размерность - количество систем координат в видео.

Примечание

Если RGB-изображение размера, M массива -by- N -by-3 импортируется из рабочего пространства MATLAB, блок рассматривает третью размерность как количество систем координат и обрабатывает изображение как полутоновое видео с 3 идентичными системами координат.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

Красный цветовой компонент входного видео, возвращенная как трехмерный массив. Третья размерность - это количество систем координат в вход видео.

Примечание

Метка порта может быть изменена с помощью параметра Output port labels.

Зависимости

Чтобы включить этот порт, установите параметр Image signal равным Separate color signals.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

Компонент зеленого цвета входного видео, возвращенный как трехмерный массив. Третья размерность - это количество систем координат в вход видео.

Примечание

Метка порта может быть изменена с помощью параметра Output port labels.

Зависимости

Чтобы включить этот порт, установите параметр Image signal равным Separate color signals.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

Синий цветовой компонент входа видео, возвращенная как трехмерный массив. Третья размерность - это количество систем координат в вход видео.

Примечание

Метка порта может быть изменена с помощью параметра Output port labels.

Зависимости

Чтобы включить этот порт, установите параметр Image signal равным Separate color signals.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

Параметры

расширить все

Укажите видео, которое будет считываться из рабочей области. Значение этого параметра может быть 3-D числовым массивом, 4-D числовым массивом или Рабочим пространством MATLAB переменной.

Чтобы импортировать AVI- файла из Рабочего пространства MATLAB, используйте этот процесс.

  1. Считайте файл при помощи VideoReader функция.

    mov = VideoReader('filename.avi')

  2. Задайте переменную рабочей области, в этом случае mov как значение для параметра Signal. Если файл AVI имеет связанную палитру, он должен удовлетворять этим условиям.

    • Палитра должна быть пустой или иметь 256 значений.

    • Данные должны представлять полутоновое изображение.

    • Тип данных значений пикселей должен быть uint8.

Этот параметр задает период расчета выхода видео как положительная скалярная величина или -1. Когда установлено значение -1, блок наследует шаг расчета от модели simulink.

Задайте выход блоков для длительности моделирования после того, как блок сгенерирует конечный видеокадр.

  • Setting to zero - Сгенерируйте нулевые выходы.

  • Holding final value - Повторите финальную систему координат.

  • Cyclic repetition - Повторите видео с самого начала.

Укажите формат, в котором блок возвращает цветное видео.

  • One multidimensional signal - Возвращает все цветовые каналы видео в одном 4-D массиве. Третья размерность - количество цветовых каналов в видео.

  • Separate color signals - Возвращает каждый цветовой канал видео как отдельный трехмерный массив. Эта настройка включает количество выхода портов на блоке, равное количеству цветовых каналов в видео. Каждый порт возвращает один цветовой канал.

Назовите выходные порты. Используйте вертикальный штриховой символ, |, как разделитель.

Пример:: Красный 'Green' Blue

Зависимости

Чтобы включить этот параметр, установите параметр Image signal равным Separate color signals.

Примеры моделей

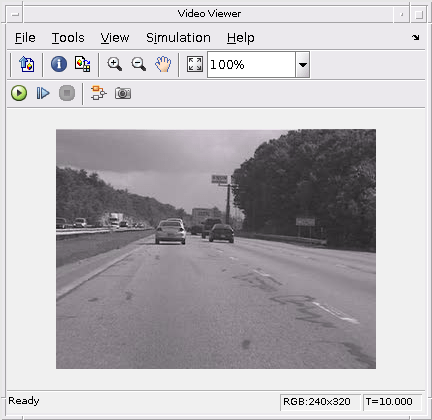

Import Video from MATLAB Workspace

Импорт видео из рабочего пространства MATLAB

Импортируйте видео из рабочей рабочей области MATLAB в Simulink при помощи Video From Workspace блок.

Характеристики блоков

Типы данных

Boolean | double | fixed point | integer | single

Многомерные сигналы

yes

Сигналы переменного размера

no

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

См. также

Блоки

Представлено до R2006a
