visionhdl.DemosaicInterpolator
Создайте полные пиксельные данные RGB из пикселей шаблона Bayer
Описание
visionhdl.DemosaicInterpolator предоставляет фильтр интерполяции шаблона Байера для потоковых данных видео. Можно выбрать билинейную интерполяцию низкой сложности или билинейную интерполяцию с исправлением градиента умеренной сложности. Объект реализует вычисления, используя аппаратно эффективные алгоритмы для генерации HDL-кода.
Объект выполняет билинейную интерполяцию в 3 × 3 пиксельном окне, используя только сложения и битовые сдвиги.
Объект выполняет коррекцию градиента в 5 × 5 пиксельном окне. Объект реализует вычисление с использованием сдвига бит, сложения и умножения канонической цифры со знаком (CSD) низкого порядка.
Примечание
Начиная с R2016b, вместо использования step метод для выполнения операции, заданной Системной object™, можно вызвать объект с аргументами, как если бы это была функция. Для примера, y = step(obj,x) и y = obj(x) выполнять эквивалентные операции.
Конструкция
D = visionhdl.DemosaicInterpolatorD, который интерполирует данные R 'G' B' из потока пикселей шаблона Байера.
D = visionhdl.DemosaicInterpolator(Name,Value)D, с дополнительными опциями, заданными одним или несколькими Name, Value аргументы в виде пар. Name является именем свойства и Value - соответствующее значение. Name должны находиться внутри одинарных кавычек (''). Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Не заданные свойства сохраняют значения по умолчанию.
Свойства
|
Алгоритм, который объект использует, чтобы вычислить отсутствующие пиксельные значения.
|
|
Цветовая последовательность пикселей в вход потоке. Задайте последовательность пикселей R, G и B, которые соответствуют блоку пикселей 2 на 2 в левом верхнем углу входа изображения. Задайте последовательность в порядке слева направо, сверху вниз. Для образца значение по умолчанию,
|
|
Задайте степень двойки, которая будет включать количество активных пикселей в одной горизонтальной линии. Выберите степень 2, которая учитывает количество активных пикселей в горизонтальной линии. Если вы задаете значение, которое не является степенью двойки, объект использует следующую наибольшую степень двойки. Когда вы задаете По умолчанию: 2048 |
Методы
| шаг | Демосапируйте видеопоток шаблона Байера |
| Общий для всех системных объектов | |
|---|---|
release | Разрешить изменение значения свойства системного объекта |
Примеры
Демосапирируйте изображение шаблона Байера
Этот пример создает полные пиксельные данные RGB из миниатюрного изображения шаблона Байера.

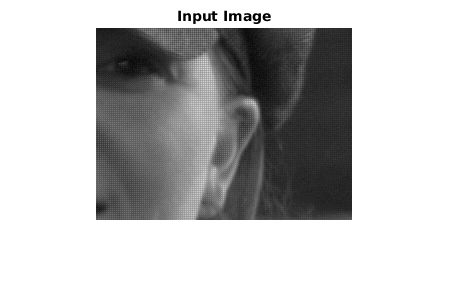

Установите размерности тестового изображения. Загрузите исходный файл изображения. Это изображение находится в шаблоне Байера: каждый пиксель представлен одним значением, чередуя зеленые значения с красными и синими значениями. Затем выберите фрагмент изображения, совпадающую с желаемым размером теста. Эти смещения выбирают лицо женщины на изображении.
frmActivePixels = 256; frmActiveLines = 192; frmOrig = imread('mandi.tif'); frmInput = frmOrig(900:899+frmActiveLines, 2350:2349+frmActivePixels); figure imshow(frmInput) title 'Input Image'
Создайте объект сериализатора и задайте размер неактивных пиксельных областей.
frm2pix = visionhdl.FrameToPixels(... 'NumComponents',1,... 'VideoFormat','custom',... 'ActivePixelsPerLine',frmActivePixels,... 'ActiveVideoLines',frmActiveLines,... 'TotalPixelsPerLine',frmActivePixels+10,... 'TotalVideoLines',frmActiveLines+10,... 'StartingActiveLine',6,... 'FrontPorch',5);
Создайте объект интерполятора. Задайте последовательность значений цвета, соответствующих пикселям 2 на 2 в левом верхнем углу изображения.
BayerInterpolator = visionhdl.DemosaicInterpolator(... 'SensorAlignment', 'RGGB');
Сериализуйте тестовое изображение. pixIn является вектором значений пикселей. ctrlIn является вектором структур управляющего сигнала.
Примечание.Этот синтаксис выполняется только в R2016b или более поздней версии. Если вы используете более ранний релиз, замените каждый вызов объекта на эквивалентный step синтаксис. Для примера замените myObject(x) с step(myObject,x).
[pixIn,ctrlIn] = frm2pix(frmInput);
Настройте переменные и сгенерируйте триплет {R, G, B} для каждого пикселя в потоке. Этот пример печатает сообщение о прогрессе каждые 32 линии.
[pixels,lines,numPixelsPerFrame] = getparamfromfrm2pix(frm2pix); ctrlOut = repmat(pixelcontrolstruct,numPixelsPerFrame,1); pixOut = zeros(numPixelsPerFrame,3,'uint8'); lineCount = 1; for p = 1:numPixelsPerFrame if ctrlIn(p).hEnd lineCount = lineCount+1; if mod(lineCount,32)==0 fprintf('Processing... line %d\n',lineCount) end end [pixOut(p,:),ctrlOut(p)] = BayerInterpolator(pixIn(p),ctrlIn(p)); end
Processing... line 32 Processing... line 64 Processing... line 96 Processing... line 128 Processing... line 160 Processing... line 192

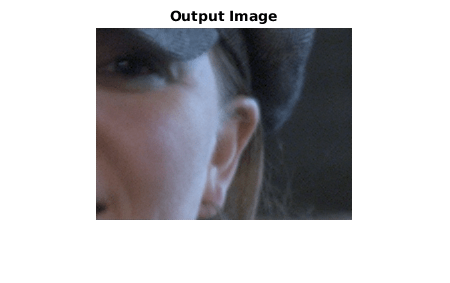

Создайте объект десериализатора с форматом, соответствующим формату сериализатора. Преобразуйте поток пикселей в систему координат изображения и отобразите результат.
pix2frm = visionhdl.PixelsToFrame(... 'NumComponents',3,... 'VideoFormat','custom',... 'ActivePixelsPerLine',frmActivePixels,... 'ActiveVideoLines',frmActiveLines); [frmOutput,frmValid] = pix2frm(pixOut,ctrlOut); if frmValid figure imshow(frmOutput) title 'Output Image' end
Алгоритмы
Этот объект реализует алгоритмы, описанные на Demosaic Interpolator блочных страниц с описанием.
См. также
Demosaic Interpolator | visionhdl.FrameToPixels | demosaic (Image Processing Toolbox)
