scales

Шкалы банка фильтров CWT

Синтаксис

rs = scales(fb)

[rs,cs] = scales(fb)

Описание

rs = scales(fb) возвращает необработанные (безразмерные) шкалы, используемые при создании вейвлет-полосно-пропускающих фильтров. Шкалы упорядочены от тончайших до грубейших.

пример

[rs,cs] = scales(fb) возвращает вейвлет шкал преобразованную в модули частоты дискретизации или периода дискретизации.

Примеры

свернуть все

Шкалы банка фильтров CWT

Открыть Live Script

Создайте банк фильтров CWT с периодом дискретизации 0,001 секунды.

fb = cwtfilterbank('SamplingPeriod',seconds(0.001));

Получите необработанные и преобразованные шкалы, используемые при создании вейвлет-полосно-пропускающих фильтров.

[rs,cs] = scales(fb);

Получите периоды полосы пропускания банка фильтров.

P = centerPeriods(fb);

Сравните самую мелкую преобразованную шкалу с наименьшим периодом центра полосы пропускания, нормированным периодом дискретизации.

min(cs)

ans = 2.3035

min(P)/seconds(0.001)

ans = 2.3035

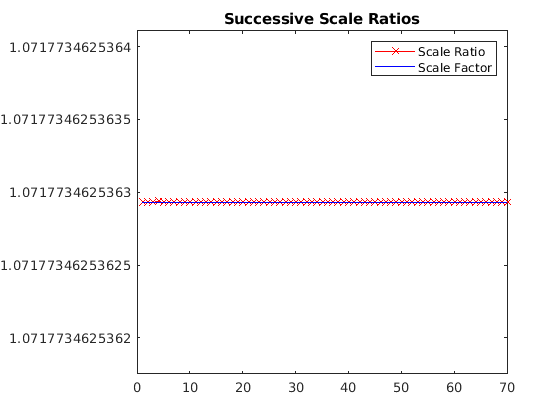

Шкалы должны увеличиться примерно в один раз $2^{1 / | N V |}$ , где $N V$ - количество голосов на октаву. Значение по умолчанию $N V$ равен 10. Постройте график коэффициентов последовательных шкал и сравните с $2^{1 / 10}$ .

len = length(rs);
plot(rs(2:len)./rs(1:len-1),'rx-')
hold on
plot(1:len-1,2^(1/10)*ones(1,len-1),'b')
title('Successive Scale Ratios')
legend('Scale Ratio','Scale Factor')

Figure contains an axes. The axes with title Successive Scale Ratios contains 2 objects of type line. These objects represent Scale Ratio, Scale Factor.

Входные параметры

свернуть все

`fb` - Непрерывная группа фильтров вейвлет-преобразования
`cwtfilterbank` объект

Непрерывная группа фильтров преобразования вейвлета (CWT), заданная как cwtfilterbank объект.

Выходные аргументы

свернуть все

`rs` - Необработанные шкалы
вектор с реальным значением

Необработанные шкалы, используемые при создании вейвлет фильтров, возвращаются как действительный вектор длины Ns, где Ns количество вейвлет частот (равное количеству шкал).

Типы данных: double

`cs` - Преобразованные шкалы
вектор с реальным значением

Преобразованные шкалы, используемые при создании вейвлет фильтров, возвращаются как действительный вектор длины Ns, где Ns количество вейвлет частот (равное количеству шкал). cs в единицах частоты дискретизации или периода дискретизации.

Типы данных: double

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

См. также

centerFrequencies | centerPeriods | cwtfilterbank

Введенный в R2018a
