NR Symbol Modulator

Модулируйте биты данных к комплексным символам NR данных

Библиотека:
Беспроводной HDL Toolbox/модуляция

Описание

Блок NR Symbol Modulator преобразует группу данных, бит для комплексных данных символов, используя типы модуляции, поддерживаемые стандартом NR TS 38.211 [1]. Блок обеспечивает архитектуру, подходящую для генерации HDL-кода и аппаратного развертывания.

Блок принимает 1-бит данных за раз вместе с управляющими сигналами и выводит модулированный комплексный символ с действительным сигналом. Каждый комплексный символ содержит стандартное количество бит на основе типа модуляции, как показано в этой следующей таблице. Если вы предоставляете немультиплу битов порядка модуляции в качестве входов, блок игнорирует выходной символ с недостаточными или чрезмерными битами. Порядок модуляции является количеством бит на символ.

Тип модуляции	Порядок модуляции - количество Бит на символ
BPSK	1
QPSK	2
16-QAM	4
64-QAM	6
256-QAM	8
pi/2-BPSK	1

Порты

Вход

расширить все

`data` - Входные биты данных
скаляр

Входные данные, заданные как скаляр. Блок принимает Boolean или ufix1 биты данных.

Типы данных: Boolean | fixdt(0,1,0)

`valid` - Указать действительные входные данные
скаляр

Управляющий сигнал, который указывает, действительны ли входные данные. Когда это значение 1 (true), блок принимает значения на data входном порте. Когда это значение 0 (false), блок игнорирует значения на data входном порте.

Типы данных: Boolean

`modSel` - Выбор модуляции
целое число

Выберите тип модуляции путем определения ее соответствующего значения, показанного в этой таблице.

Значения modSel составляют от 0 до 5. Каждое значение представляет определенный тип модуляции.

Значение	Тип модуляции
`0`	BPSK
`1`	QPSK
`2`	16-QAM
`3`	64-QAM
`4`	256-QAM
`5`	pi/2-BPSK

Если вы задаете значение, отличное от указанного в этой таблице, блок отображает предупреждающее сообщение и:

Применяет QPSK модуляцию, когда load 1 Правда.
Продолжается с текущей модуляцией, когда load 0 (false).

Для генерации HDL-кода задайте это значение в fixdt(0,3,0) формат.

Зависимости

Чтобы включить этот порт, установите параметр Modulation source равным Input port.

Типы данных: fixdt(0,3,0) | double | single

`load` - Управление модуляцией
скаляр

Управляйте сигналом к дискретизации.

Когда это значение 1 (true), блок применяет модуляцию на основе значения modSel. Когда это значение 0 (false), блок игнорирует любые изменения в значении modSel и продолжает с текущей модуляцией, пока load не изменится на 1 Правда.

Если значение load изменяется на 1 (true) во время операции блока блок повторно синхронизируется и перезапускает модуляцию, используя текущее значение modSel. Этот перезапуск происходит независимо от того, изменилось ли значение modSel. Например, если блок работает в 256-QAM режиме, и значение load изменяется на 1 (true) после того, как четыре из восьми необходимых входных битов отправлены в блок, блок отбрасывает эти первые четыре бита и перезапускает свою операцию из пятого бита.

Если вы не применяете load значение следующим 1 (true) в начале операции блока, по умолчанию, блок работает с QPSK модуляцией.

Зависимости

Чтобы включить этот порт, установите параметр Modulation source равным Input port.

Типы данных: Boolean

Выход

расширить все

`data` - Модулированные символы комплексных данных
скаляр

Модулированные символы комплексных данных, возвращенные как скаляр.

Типы данных: single | double | fixdt(1,wordlength,wordlength-2)
Поддержка комплексного числа: Да

`valid` - Действительная индикация выходных данных
скаляр

Управляющий сигнал, который указывает, действительны ли данные от data выходного порта. Когда это значение 1 (true), блок возвращает действительные данные по data выходному порту. Когда это значение 0 (false), блок игнорирует значения на data выходном порте.

Типы данных: Boolean

Параметры

расширить все

Главный

`Modulation source` - Источник для типа модуляции
`Property` (по умолчанию) | `Input port`

Чтобы задать тип модуляции при помощи параметра Modulation, выберите Property. Чтобы задать тип модуляции из порта modSel во время исполнения, выберите Input port.

`Modulation` - Тип модуляции
`BPSK` (по умолчанию) | `QPSK` | `16-QAM` | `64-QAM` | `256-QAM` | `pi/2-BPSK`

Выберите тип модуляции.

Зависимости

Чтобы включить этот параметр, установите параметр Modulation source равным Property.

Типы данных

`Output data type` - Выбор типа выходных данных
`double` (по умолчанию) | `single` | `Custom`

Укажите тип данных для выхода данных.

double и single для симуляции поддерживаются типы данных.

Для симуляции и генерации HDL-кода установите это значение равным Custom.

`Word length` - Выход слова
`16` (по умолчанию) | целое число в области значений [3, 32]

Задайте выход размера слова. Это значение должно быть целым числом в области значений [3, 32].

Зависимости

Чтобы включить этот параметр, установите параметр Output data type равным Custom.

Примеры моделей

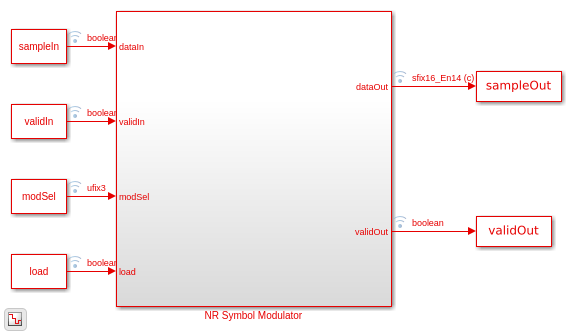

NR-символьная модуляция бит данных

Используйте блок NR Symbol Modulator, чтобы модулировать биты данных для комплексных данных символов. Из этого блока можно сгенерировать HDL-код.

Алгоритмы

расширить все

Время ожидания

Эти рисунки показывают выходы выборки блока при работе с фиксированным типом модуляции, применяемым с использованием параметра Modulation, и при работе с измененными типами модуляции, применяемыми с использованием modSel входного порта. Задержка блока равна сумме трех тактов и количеству бит на символ.

Блок захватывает выходные символы в допустимых циклах.

Этот рисунок показывает выборку выхода при выборе BPSK модуляция при помощи параметра Modulation. В этой выборке выходов задержка блока равна 4.

Этот рисунок показывает выборку выхода при выборе BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, и pi/2-BPSK модуляции при помощи modSel входного порта. Задержка блока изменяется с выбором модуляции.

Эффективность

Эта таблица показывает результаты синтеза данных ресурса и производительности блока при использовании modSel входного порта в качестве источника модуляции и длины выходного слова 16. Сгенерированный HDL нацелен на Xilinx^® Zynq^®- 7000 ZC706 оценочного совета. Проект достигает тактовой частоты 872 МГц.

Ресурс	Используемое число
Срез LUTs	61
Регистры срезов	67
DSP48	0

Ссылки

[1] 3GPP TS 38.211. "NR; Физические каналы и модуляция ". 3rd Генерация Partnership Project; Группа технических спецификаций Радиосеть доступ. URL-адрес: https://www.3gpp.org.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Этот блок поддерживает генерацию кода C/C + + для Simulink^® режимы Accelerator и Rapid Accelerator и для генерации компонентов DPI.

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Этот блок не имеет свойств HDL-блоков.

См. также

Блоки

LTE Symbol Modulator | NR Symbol Demodulator

Функции

nrSymbolModulate (5G Toolbox)

Введенный в R2019a
