wlanLLTF

Сгенерируйте сигнал L-LTF

Свернуть все на странице

Синтаксис

y = wlanLLTF(cfg)

Описание

пример

y = wlanLLTF(cfg) генерирует L-LTF[1] сигнал временной области для заданного объекта строения.

Примеры

свернуть все

Открыть Live Script

Сгенерируйте L-LTF для пакета VHT с одной антенной частотой 40 МГц.

cfgVHT = wlanVHTConfig('ChannelBandwidth', 'CBW40');
y = wlanLLTF(cfgVHT);
size(y)
ans = 1×2

   320     1

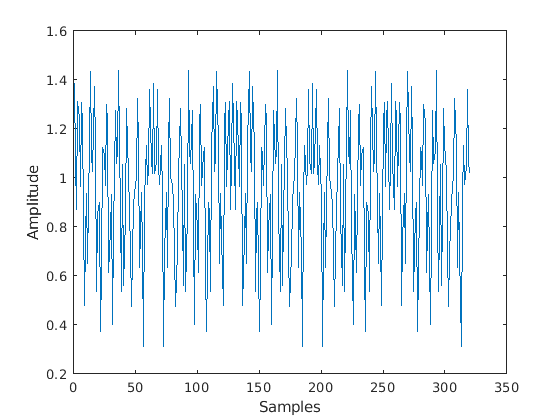

plot(abs(y))
xlabel('Samples')
ylabel('Amplitude')

Figure contains an axes. The axes contains an object of type line.

Выходная форма волны L-LTF содержит 320 выборок во временной области для полосы пропускания канала 40 МГц.

Входные параметры

свернуть все

Формат строения, заданный как wlanVHTConfig, wlanHTConfig, или wlanNonHTConfig объект.

Пример: wlanVHTConfig

Выходные аргументы

свернуть все

L-LTF сигнал временной области, возвращенный как N S-by N T матрица. N S является количеством выборок во временной области, а NT - количеством передающих антенн.

N S пропорциональна пропускной способности канала. Сигнал временной области состоит из двух символов.

ChannelBandwidthN S
'CBW5', 'CBW10', 'CBW20'160
'CBW40'320
'CBW80'640
'CBW160'1280

Типы данных: double
Поддержка комплексного числа: Да

Подробнее о

свернуть все

L-LTF

Устаревшее длинное поле обучения (L-LTF) является вторым полем в 802.11™ устаревшей преамбуле OFDM PLCP. L-LTF является компонентом VHT, HT и не-HT PPDUs.

Оценка канала, оценка смещения мелкой частоты и оценка смещения тонкой синхронизации символа полагаются на L-LTF.

L-LTF состоит из циклического префикса (CP), за которым следуют два одинаковых длинных обучающих символа (C1 и C2). CP состоит из второй половины длинного обучающего символа.

Длительность L-LTF изменяется в зависимости от полосы пропускания канала.

Пропускная способность канала (МГц)Частотный интервал поднесущей, Δ F (кГц)Период быстрого преобразования Фурье (FFT) (T БПФ  = 1/ Δ F)Длительность интервала защиты циклического префикса или обучающего символа (GI2) (T GI2  = T FFT/2  )Длительность L-LTF (T LONG  = T GI2  + 2 × T FFT)
20, 40, 80 и 160312.53,2 мкс1,6 мкс8 мкс
10156.256,4 мкс3,2 мкс16 мкс
578.12512,8 мкс6,4 мкс32 мкс

Алгоритмы

L-LTF является двумя символами OFDM и следует L-STF преамбулы в структуре пакета для форматов VHT, HT и не-HT. Для получения дополнительной информации об алгоритме см. IEEE Std 802.11ac™-2013 [1], раздел 22.3.8.2.3 и IEEE Std 802.11-2012 [2], раздел 20.3.9.3.4.

Ссылки

[1] Стандарт IEEE Std 802.11ac™-2013 IEEE на информационные технологии - Телекоммуникации и обмен информацией между системами - Локальные и столичные сети - Особые требования - Часть 11: Беспроводное управление средним доступом к локальной сети (MAC) и физический уровень (PHY) Спецификации - Поправка 4: Улучшения для очень высокого

[2] Стандарт IEEE Std 802.11™-2012 IEEE на информационные технологии - Телекоммуникации и обмен информацией между системами - Локальные и столичные сети - Особые требования - Часть 11: Беспроводное управление доступом к среде локальной сети (MAC) и физический слой (PHY) Спецификации.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

.

См. также

| | | | | |

Введенный в R2015b

[1] IEEE® Std 802.11-2012 Адаптировано и переиздано с разрешения IEEE. Копирайт IEEE 2012. Все права защищены.
