wlanLSTF

Сгенерируйте сигнал L-STF

Синтаксис

Описание

пример

y = wlanLSTF(cfg) генерирует L-STF[1] сигнал временной области с использованием заданного объекта строения.

Примеры

свернуть все

Сгенерируйте сигнал L-STF для пакета VHT с одной антенной частотой 40 МГц.

Создайте объект строения VHT. Используйте этот объект для генерации сигнала L-STF.

cfgVHT = wlanVHTConfig('ChannelBandwidth','CBW40');
y = wlanLSTF(cfgVHT);
size(y)
ans = 1×2

   320     1

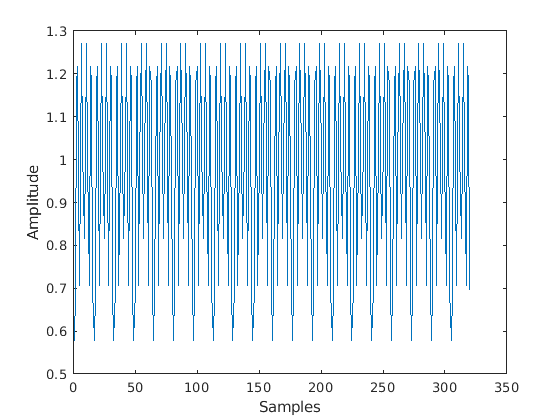

plot(abs(y))
xlabel('Samples')
ylabel('Amplitude')

Figure contains an axes. The axes contains an object of type line.

Сигнал выхода L-STF содержит 320 выборок для полосы пропускания канала 40 МГц.

Входные параметры

свернуть все

Формат строения, заданный как wlanVHTConfig, wlanHTConfig, или wlanNonHTConfig объект.

Пример: wlanVHTConfig

Выходные аргументы

свернуть все

(L-STF) сигнал временной области, возвращенный как N S-by N T матрица. N S - количество выборок во временной области, а N T - количество передающих антенн.

N S пропорциональна пропускной способности канала. Сигнал временной области состоит из двух символов.

ChannelBandwidthN S
'CBW5', 'CBW10', 'CBW20'160
'CBW40'320
'CBW80'640
'CBW160'1280

Типы данных: double
Поддержка комплексного числа: Да

Подробнее о

свернуть все

L-STF

Унаследованное короткое поле обучения (L-STF) является первым полем 802.11™ устаревшей преамбулы OFDM PLCP. L-STF является компонентом VHT, HT и не-HT PPDUs.

Длительность L-STF изменяется в зависимости от полосы пропускания канала.

Пропускная способность канала (МГц)Частотный интервал поднесущей, Δ F (кГц)Период быстрого преобразования Фурье (FFT) (T БПФ  = 1/ Δ F)Длительность L-STF (T SHORT  = 10 × T FFT/4  )
20, 40, 80 и 160312.53,2 мкс8 мкс
10156.256,4 мкс16 мкс
578.12512,8 мкс32 мкс

Поскольку последовательность имеет хорошие корреляционные свойства, она используется для обнаружения начала пакета, для грубой коррекции частоты и для настройки AGC. Последовательность использует 12 из 52 поднесущих, которые доступны на сегмент полосы пропускания канала 20 МГц. Для диапазонов 5 МГц, 10 МГц и 20 МГц количество сегментов полосы пропускания канала составляет 1.

Алгоритмы

L-STF является двумя символами OFDM и является первым полем в структуре пакета для форматов VHT, HT и OFDM, отличных от HT. Подробные сведения об алгоритме см. в разделе 22.3.8.2.2 IEEE Std 802.11ac™-2013 [1].

Ссылки

[1] Стандарт IEEE Std 802.11ac™-2013 IEEE на информационные технологии - Телекоммуникации и обмен информацией между системами - Локальные и столичные сети - Особые требования - Часть 11: Беспроводное управление средним доступом к локальной сети (MAC) и физический уровень (PHY) Спецификации - Поправка 4: Улучшения для очень высокого

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

.
Введенный в R2015b

[1] IEEE® Std 802.11-2012 Адаптировано и переиздано с разрешения IEEE. Копирайт IEEE 2012. Все права защищены.
