wlanVHTSTF
Сгенерируйте сигнал VHT-STF
Синтаксис
Описание
Примеры
Сгенерируйте сигнал VHT-STF
Создайте объект строения VHT с пропускной способностью канала 80 МГц. Сгенерируйте и постройте график формы волны VHT-STF.
cfgVHT = wlanVHTConfig; cfgVHT.ChannelBandwidth = 'CBW80'; vstfOut = wlanVHTSTF(cfgVHT); size(vstfOut); plot(abs(vstfOut)) xlabel('Samples') ylabel('Amplitude')

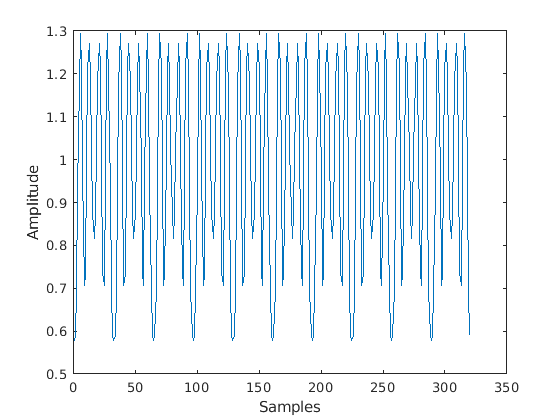

Форма волны 80 МГц является одним символом OFDM с 320 комплексными выходными выборками во временной области. Форма волны содержит повторяющуюся короткую диаграмму направленности по напряжённости поля обучения.
Входные параметры
Выходные аргументы
Подробнее о
VHT-STF
Очень высокопроизводительное короткое обучающее поле (VHT-STF) является одним символом OFDM (4 мкс в длину), который используется для улучшения оценки автоматического управления усилением в MIMO передаче. Он расположен между фрагментами VHT-SIG-A и VHT-LTF пакета VHT.
Последовательность частотного диапазона, используемая для создания VHT-STF для передачи на 20 МГц, идентична последовательности L-STF. Повторяющиеся последовательности L-STF сдвигаются по частоте и вращаются по фазе, чтобы поддерживать передачи VHT для пропускной способности канала 40 МГц, 80 МГц и 160 МГц. Как таковые, L-STF и HT-STF являются подмножествами VHT-STF.
Подробное описание VHT-STF см. в разделе 21.3.8.3.4 IEEE® Стд 802.11™-2016.
Алгоритмы
Ссылки
[1] Стандарт IEEE Std 802.11ac™-2013 IEEE на информационные технологии - Телекоммуникации и обмен информацией между системами - Локальные и столичные сети - Особые требования - Часть 11: Беспроводное управление средним доступом к локальной сети (MAC) и физический уровень (PHY) Спецификации - Поправка 4: Улучшения для очень высокого
Расширенные возможности
См. также
[1] IEEE Std 802.11ac -2013 Адаптировано и переиздано с разрешения IEEE. Копирайт IEEE 2013. Все права защищены.
