Коэффициент эллиптичности антенны
axialRatio( коэффициент эллиптичности графиков антенны по заданной частоте, и в направлении задан antenna,frequency,azimuth,elevation)azimuth и elevation. Любой среди частоты, азимута или значений вертикального изменения должен быть скаляром. Если только одно из значений является скаляром, график 3-D. Если два значения являются скаляром, график 2D.
Вычислите коэффициент эллиптичности антенны логарифмической спирали в azimuth=0 и elevation=0.
s = spiralEquiangular; ar = axialRatio(s,3e9,0,0)
ar = Inf

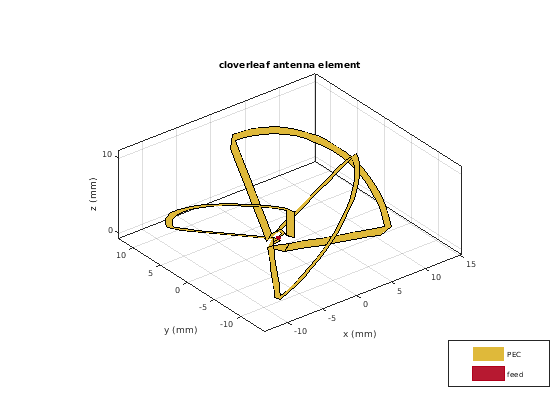

Создайте трилистниковидную антенну.
cl = cloverleaf; show(cl);

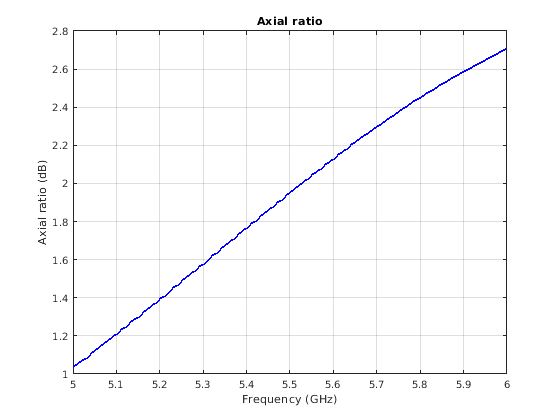

Постройте коэффициент эллиптичности антенны от 5 ГГц до 6 ГГц.
freq = linspace(5e9,6e9,101); axialRatio(cl,freq,0,0);
График коэффициента эллиптичности показывает, что антенна поддерживает круговую поляризацию по целому частотному диапазону.
