beamwidth
Ширина луча антенны
Синтаксис
Описание
beamwidth( строит ширину луча входной антенны на заданной частоте. Ширина луча является угловым разделением, при котором величина шаблона направленности уменьшается определенным значением с пика основного луча. Направленность уменьшается в направлении, заданном азимутом и углами возвышения антенны. antenna,frequency,azimuth,elevation)
Примечание
beamwidthграфики только одна ширина луча для симметричных шаблонов.beamwidthне может интерпретировать данные хорошо для частичных угловых данных.
Примеры
Постройте ширину луча дипольной антенны

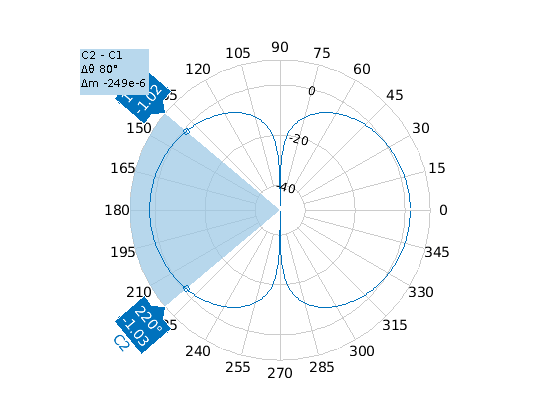

Постройте ширину луча для дипольной антенны в azimuth=0 и elevation=1:1:360 (x-z плоскость)
d = dipole; beamwidth(d,70e6,0,1:1:360);
Вычислите ширину луча и углы антенны
Вычислите ширину луча спиральной антенны и углы ширины луча. Антенна имеет угол азимута 1:1:360 степени, угол возвышения 0 градусов на плоскости X-Y и дБ вниз значение 5 дБ.
hx = helix; [bw,angles] = beamwidth(hx,2e9,1:1:360,0,5)
bw = 144
angles = 1×2
143 287
Постройте ширину луча антенны с шаблонами Symetric
Создайте fractalGasket антенна object.
fg = fractalGasket("NumIterations",4,"TiltAxis",[0 1 0],'Tilt',90);
Вычислите ширину луча и угол fractalGasket.
[bw,ang] = beamwidth(fg,1.3e9,0,0:1:360) % bw is a 2-by-1 vector.bw = 2×1
24.0000
24.0000
ang = 2×2
348 12
168 192

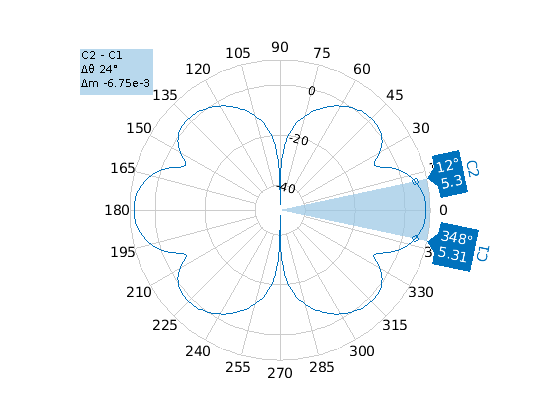

Постройте ширину луча.
beamwidth(fg,1.3e9,0,0:1:360)
Постройте второе решение для ширины луча
Получите polarpattern указатель.
P = polarpattern('gco'); Скройте промежуток ширины луча и удалите курсор C1 и C2. Все курсоры могут также быть удалены с помощью функционального removeCursors.
showSpan(P,0); removeCursors(P,1); removeCursors(P,2);

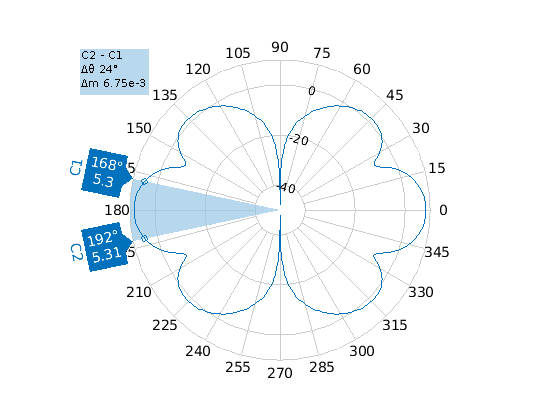

Добавьте курсоры в другой стороне графика, и второе решение для ширины луча отображено.
addCursor(P,ang(2,:)); showSpan(P,1);
