layout

Отобразите массив или размещение стека PCB

свернуть все на странице

Синтаксис

layout(array)
layout(pcbstack)

Описание

пример

layout(array) отображает размещение объекта массивов. Круги в размещении соответствуют точкам канала антенны в массиве.

пример

layout(pcbstack) отображает размещение объекта стека PCB. Круги в размещении соответствуют точкам канала антенны на PCB.

Примеры

свернуть все

Скрипт Open Live Script

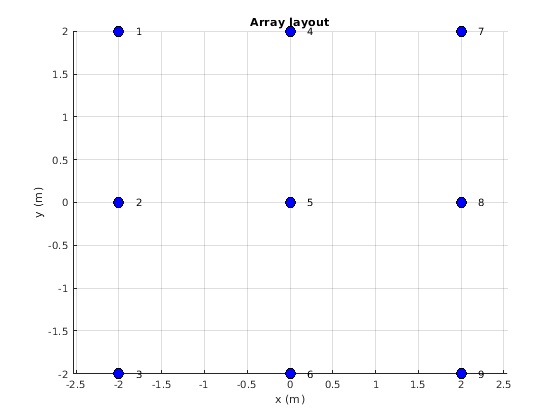

Создайте и просмотрите 3x3 прямоугольное размещение массивов на плоскости X-Y.

h = rectangularArray('Size',[3 3]);
layout(h)

Figure contains an axes object. The axes object with title Array layout contains 10 objects of type scatter, text.

Скрипт Open Live Script

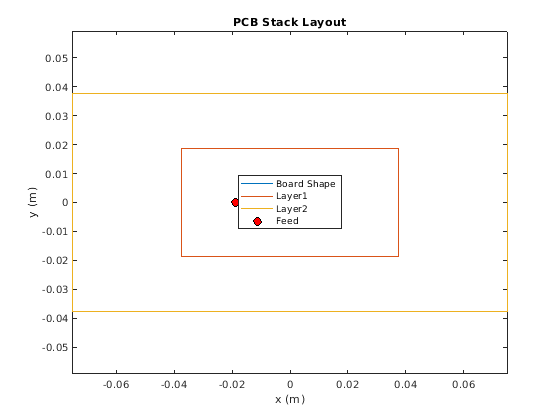

Размещение стека PCB по умолчанию.

p = pcbStack;
layout(p)

Figure contains an axes object. The axes object with title PCB Stack Layout contains 5 objects of type line, text. These objects represent Board Shape, Layer1, Layer2, Feed.

Входные параметры

свернуть все

Объект Array в виде скаляра.

Стек PCB в виде pcbStack объект.

Смотрите также

|

Представленный в R2015a
