metal

Проводниковый материал

свернуть все на странице

    Синтаксис

    m = metal(material)
    m = metal(Name,Value)

    Описание

    пример

    m = metal(material) возвращает металл, используемый в качестве проводника в антенных элементах. Можно задать материал от MetalCatalog. Значением по умолчанию для материала является совершенный электрический проводник (PEC).

    пример

    m = metal(Name,Value) возвращает металл, на основе свойств, заданных одним или несколькими Аргументами в виде пар имя-значение.

    Примеры

    свернуть все

    Скрипт Open Live Script

    Используйте сталь в качестве как проводник для моноконической антенны.

    m = metal('Steel')
    m =
  metal with properties:

            Name: 'Steel'
    Conductivity: 6990000
       Thickness: 6.8000e-04

For more materials see catalog

    Создайте моноконическую антенну с помощью monocone объект антенны.

    ant = monocone('Conductor',m)
    ant =
  monocone with properties:

                Radii: [5.0000e-04 0.0110 0.0110]
    GroundPlaneRadius: 0.0325
           ConeHeight: 0.0115
               Height: 0.0250
           FeedHeight: 5.0000e-04
            FeedWidth: 5.0000e-04
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

    Figure contains an axes object. The axes object with title monocone antenna element contains 4 objects of type patch, surface. These objects represent Steel, feed.

    Скрипт Open Live Script

    Создайте отожженный медный проводник с проводимостью 5.8001e07 S/m и толщина 1e-04 m.

    m = metal('Name','Annealed Copper','Conductivity',5.8001e07,'Thickness',1e-04)
    m =
  metal with properties:

            Name: 'Annealed Copper'
    Conductivity: 58001000
       Thickness: 1.0000e-04

For more materials see catalog

    Создайте антенну птичьей клетки с помощью отожженного медного проводника.

    ant = birdcage('Conductor',m)
    ant =
  birdcage with properties:

         NumRungs: 16
       CoilRadius: 0.4000
       CoilHeight: 0.0400
       RungHeight: 0.4600
     ShieldRadius: 0
     ShieldHeight: 0
          Phantom: []
    FeedLocations: [2x3 double]
      FeedVoltage: 1
        FeedPhase: 0
        Conductor: [1x1 metal]
             Tilt: 0
         TiltAxis: [1 0 0]
             Load: [1x1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

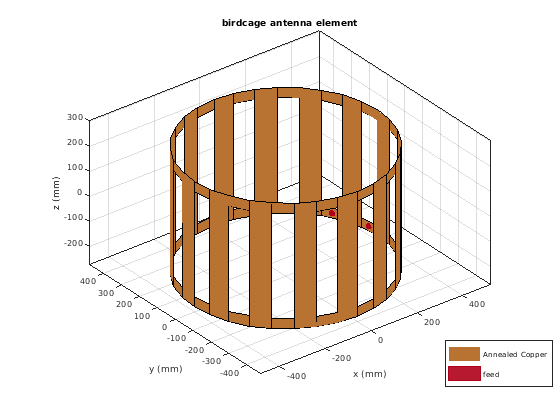

    Figure contains an axes object. The axes object with title birdcage antenna element contains 4 objects of type patch, surface. These objects represent Annealed Copper, feed.

    Скрипт Open Live Script

    Создайте и визуализируйте антенны микрополосковой линии закрашенной фигуры PEC, меди, серебра и алюминиевых закрашенных фигур металла.

    ant_patchPEC = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('PEC'));
show(ant_patchPEC)

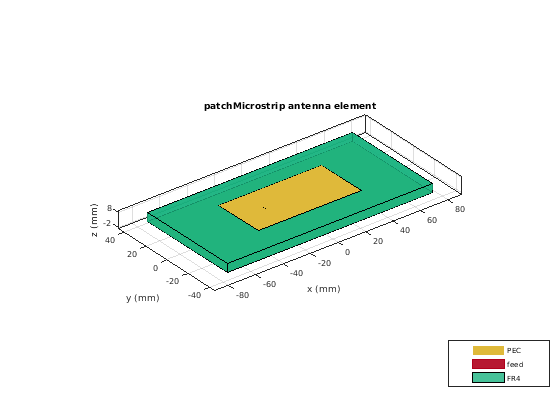

    Figure contains an axes object. The axes object with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

    ant_patchCopper = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Copper'));
show(ant_patchCopper)

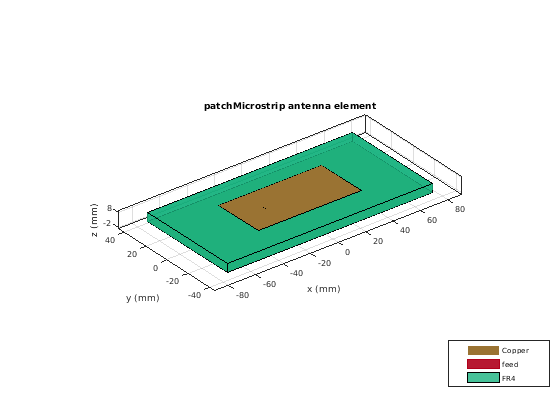

    Figure contains an axes object. The axes object with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent Copper, feed, FR4.

    ant_patchSilver = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Silver'));
show(ant_patchSilver)

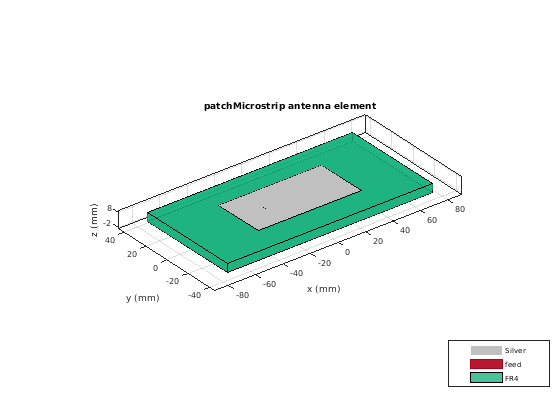

    Figure contains an axes object. The axes object with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent Silver, feed, FR4.

    ant_patchAluminium = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Aluminium'));
show(ant_patchAluminium)

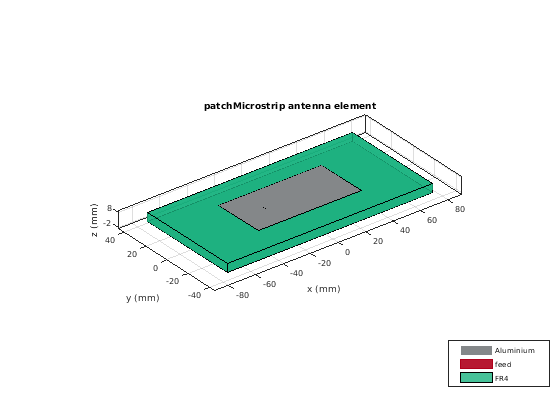

    Figure contains an axes object. The axes object with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent Aluminium, feed, FR4.

    Сравните значения импеданса на частоте 1,2 ГГц.

    Z_patchPEC = impedance(ant_patchPEC,1.2e09)
    Z_patchPEC = 1.2618 + 17.5557i

    Z_patchCopper = impedance(ant_patchCopper,1.2e09)
    Z_patchCopper = 1.3017 + 17.5983i

    Z_patchSilver = impedance(ant_patchSilver,1.2e09)
    Z_patchSilver = 1.6286 + 17.5715i

    Z_patchAluminium = impedance(ant_patchAluminium,1.2e09)
    Z_patchAluminium = 1.3119 + 17.6093i

    Входные параметры

    свернуть все

    Материал из диэлектрического каталога в виде металла от MetalCatalog. Материал по умолчанию является PEC, который имеет бесконечную проводимость и нулевую толщину.

    Пример: 'Iron'

    Типы данных: char

    Аргументы name-value

    Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

    Пример: 'Name', 'Iron'

    Имя металлического материала вы хотите использовать в качестве проводника в виде разделенной запятой пары, состоящей из 'Name' и вектор символов.

    Пример: 'Name', 'Tungsten'

    Типы данных: char

    Проводимость металлического материала в виде скаляра в Siemens на метры (S/m). Если вы устанавливаете 'Проводимость' на 'Inf', необходимо установить 'Толщину' на '0'.

    Пример: 'Conductivity', 4.8e06

    Типы данных: double

    Примечание

    В Antenna Toolbox™ минимальное значение значения проводимости 1e05 S/m.

    Толщина металлического материала вдоль z по умолчанию - ось в виде скаляра в метрах.

    Пример: 'Thickness', 0.26e-6

    Типы данных: double

    Примечание

    В Antenna Toolbox верхний предел значению толщины является 1e-03 m.

    Выходные аргументы

    свернуть все

    Проводниковый металл, возвращенный как металлический объект. Можно создать антенну с помощью metal объект.
