MetalCatalog
Каталог металлов
Синтаксис
Описание
Примеры
Используйте металлический каталог, чтобы спроектировать гофрированную рупорную антенну

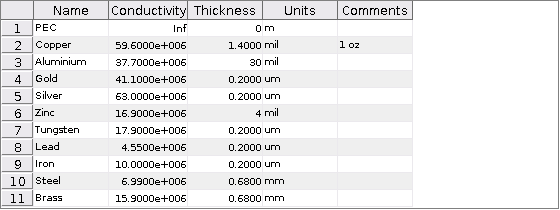

Откройте металлический каталог.
mc = MetalCatalog; open(mc)
Перечислите свойства металлического материального Brass.
s = find(mc,'Brass')s = struct with fields:
Name: 'Brass'
Conductivity: 15900000
Thickness: 0.6800
Units: 'mm'
Comments: ''
Используйте материальный Brass как металл в гофрированной рупорной антенне.
m = metal('Brass'); ant = hornCorrugated('Conductor',m)
ant =
hornCorrugated with properties:
FlareLength: 0.0428
FlareWidth: 0.0900
FlareHeight: 0.0800
Length: 0.0229
Width: 0.0102
Height: 0.0075
FeedWidth: 8.0000e-05
FeedHeight: 0.0037
FeedOffset: [-0.0020 0]
FirstCorrugateDistance: 0.0160
CorrugateDepth: [0.0050 0.0100]
CorrugateWidth: 0.0030
Pitch: 0.0060
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]

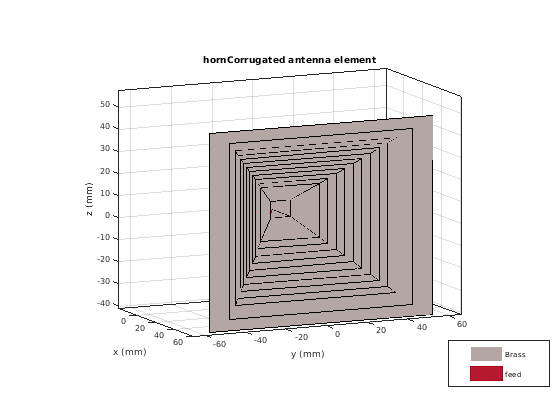

Представление использование антенны показывает функцию.
figure; show(ant)
Сложение пользовательского metal в металлическом каталоге

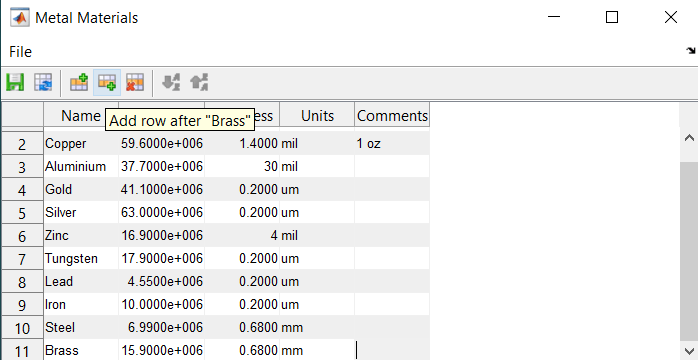

Откройте металлический каталог с помощью MetalCatalog функция. Чтобы добавить новый материал в металлический каталог, нажмите на значок сложения строки.

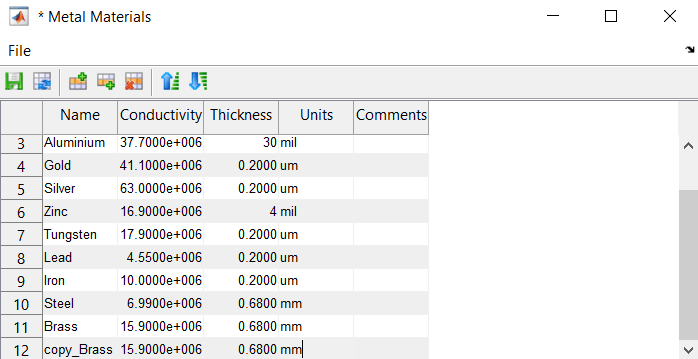

Дублирующаяся запись металлического материала появляется ниже выбранной строки.

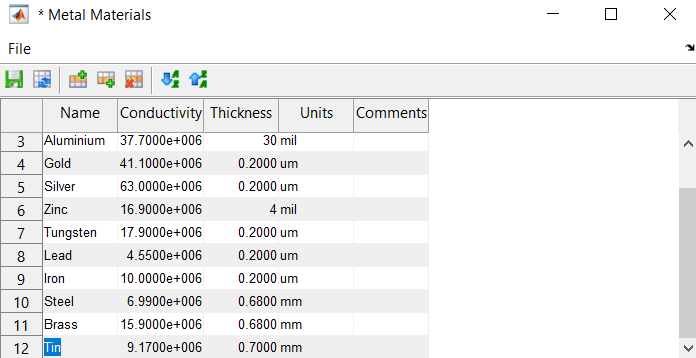

Можно изменить запись путем определения желаемого имени, проводимости и толщины материала, чтобы настроить.
Можно получить доступ к новому добавленному металлическому материалу при помощи metal объект.
Входные параметры
Выходные аргументы
Смотрите также
Введенный в R2021a
