Спроектируйте, анализируйте и экспортируйте один или антенны PCB мультиканала
Приложение PCB Antenna Designer позволяет вам спроектировать и визуализировать один или антенны PCB мультиканала.
Используя это приложение, вы можете:
Создайте одноуровневый, многоуровневый металл или металлически-диэлектрические антенны PCB подложки
Создайте произвольное число подачи и vias в антенне PCB
Создайте формы и выполните Логические операции
Подтвердите проект антенны PCB
Выполните векторный анализ частоты: импеданс и S-параметры по частотному диапазону
Выполните скалярный анализ частоты: распределение тока, 3-D шаблон и азимут и шаблоны вертикального изменения
Сгенерируйте mesh и оцените требования к памяти
Экспортируйте свой проект в рабочую область MATLAB® или скрипт или как файлы Гербера
MATLAB® Панель инструментов: На вкладке Apps, под Signal Processing and Communications, кликают по значку приложения PCB Antenna Designer.
Командная строка MATLAB: Войти pcbAntennaDesigner.
Введите эту команду в командной строке, чтобы открыть приложение PCB Antenna Designer.
pcbAntennaDesigner

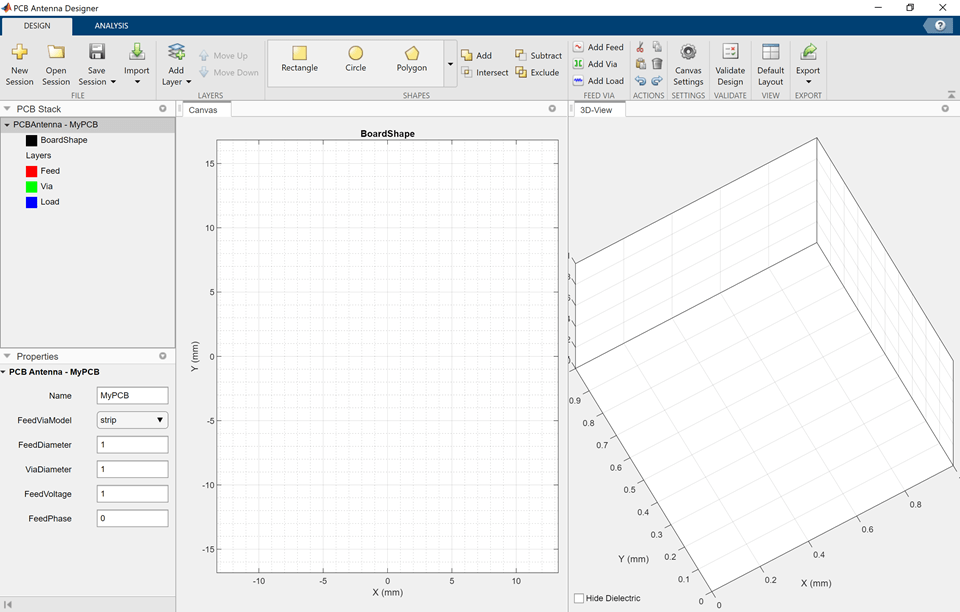

На Design вкладка нажимают New Session, чтобы запустить новый сеанс и открыть пустое полотно.
Модули по умолчанию для холста находятся в миллиметрах (мм). Приложение использует глобальные модули, и можно изменить модули с помощью кнопки Canvas Settings.
Задайте форму Совета

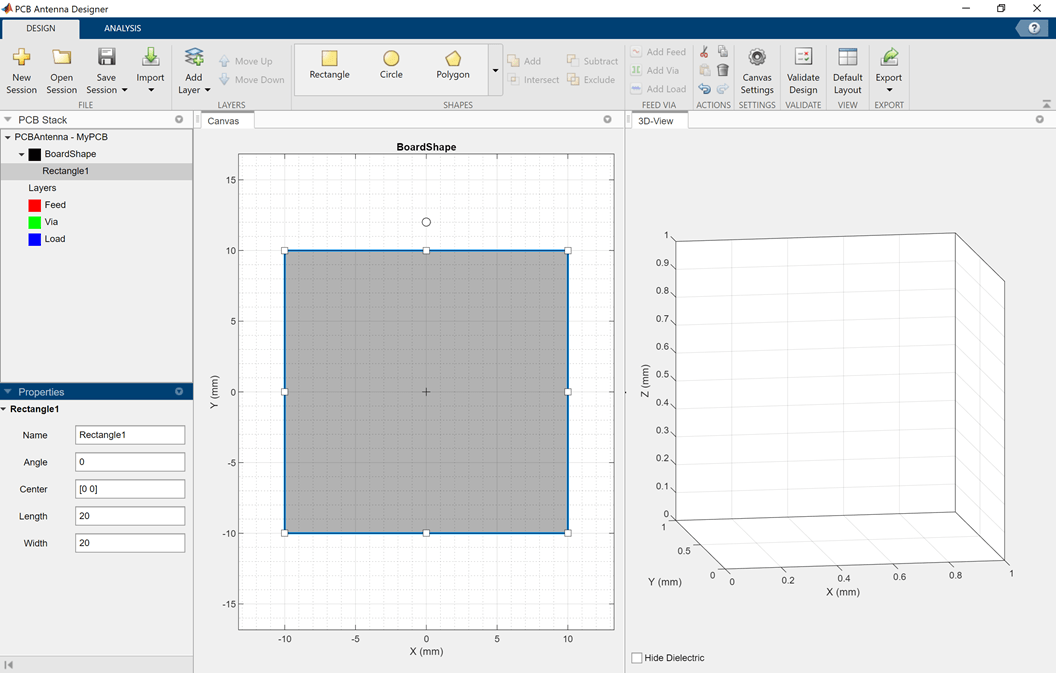

Выберите Rectangle из раздела Shapes по панели инструментов. Перетащите форму на холсте, чтобы создать прямоугольник и изменить свойства Rectangle1 в Свойствах разделяют на области к следующему:
Центр [0,0]
Длина — 20
Width 20
Добавьте наземную плоскость

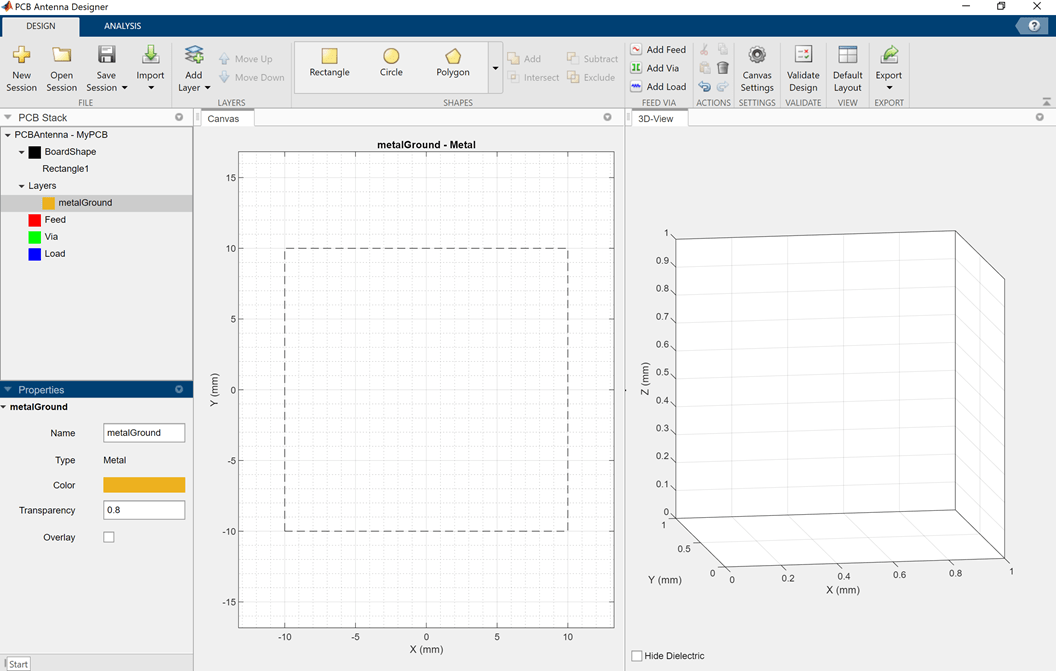

Нажмите Add Layer на панели инструментов и затем выберите Metal Layer. Форма платы представлена как пунктирная линия на холсте. Переименуйте этот слой в metalGround и затем измените цвет по умолчанию в [0.93 0.69 0.13].
Металлический тип по умолчанию является PEC. Чтобы изменить металлический тип, выберите Layers и затем выберите металл из Типа выпадающий список. Используйте металлический тип по умолчанию для этого примера.

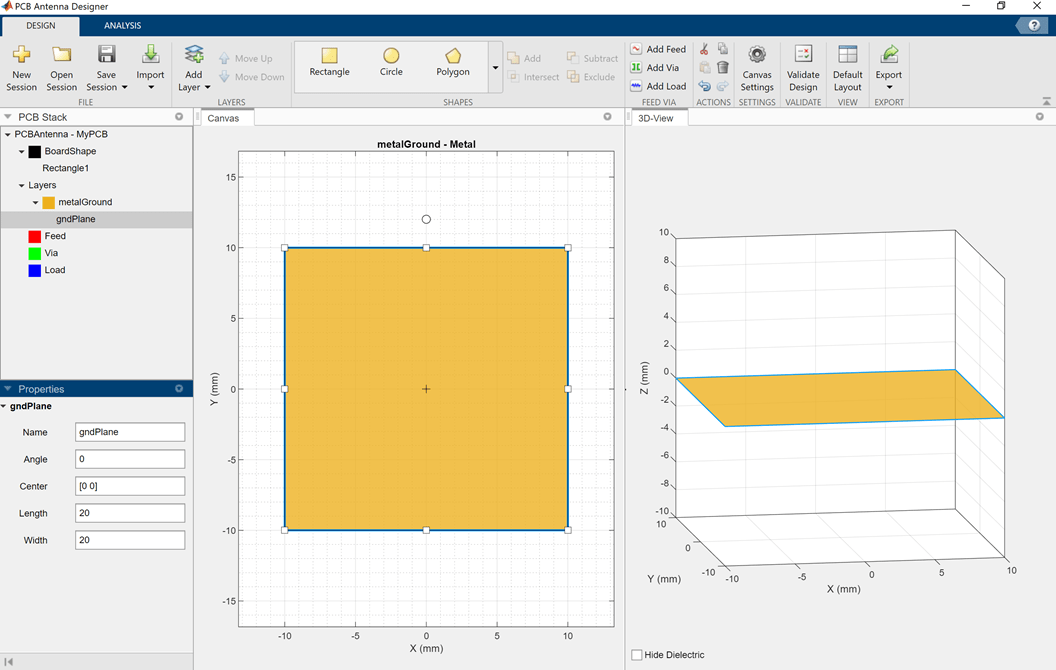

Выберите Rectangle из раздела Shapes и перетащите форму на холсте, чтобы создать прямоугольную наземную плоскость. Установите свойства наземной плоскости к следующему
Имя — gndplane
Центр [0,0]
Длина — 20
Width 20
Добавьте диэлектрический слой

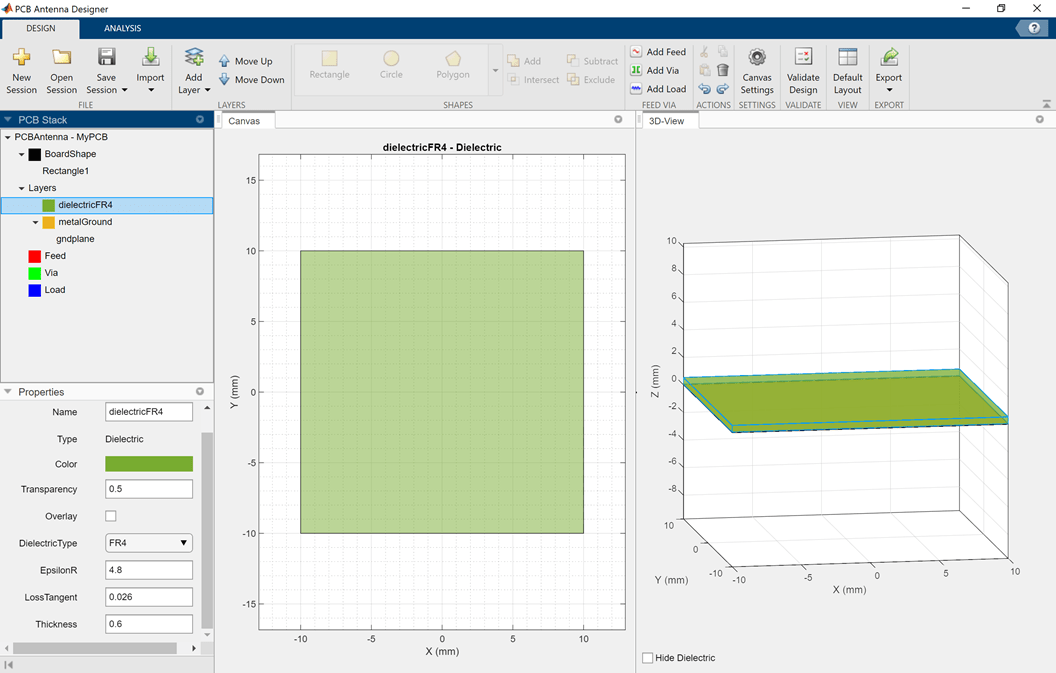

Нажмите Add Layer и затем выберите Dielectric Layer, чтобы создать диэлектрический слой. Диэлектрический слой создается с размерностями формы платы. Установите свойства слоя к следующему:
Имя — dielectricFR4
DielectricType — FR4
Цвет — [0.47 0.67 0.19]
Прозрачность — 0.5
Толщина — 0.6
Создайте закрашенную фигуру многоугольника

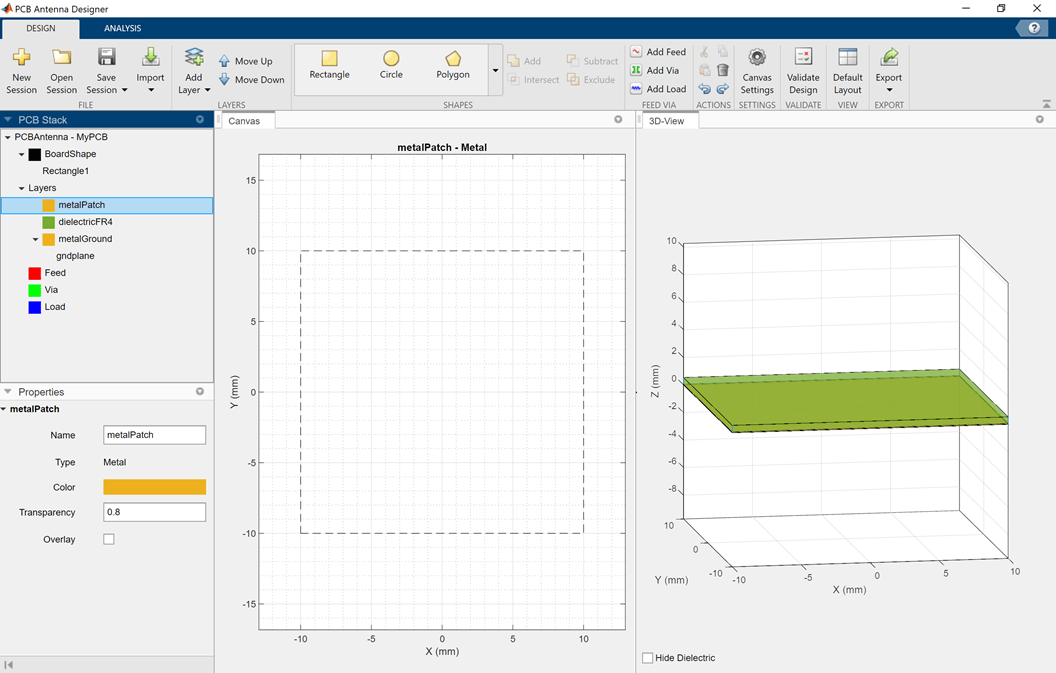

Нажмите Add Layer и затем выберите Metal Layer. Переименуйте металлический слой в metalPatch.

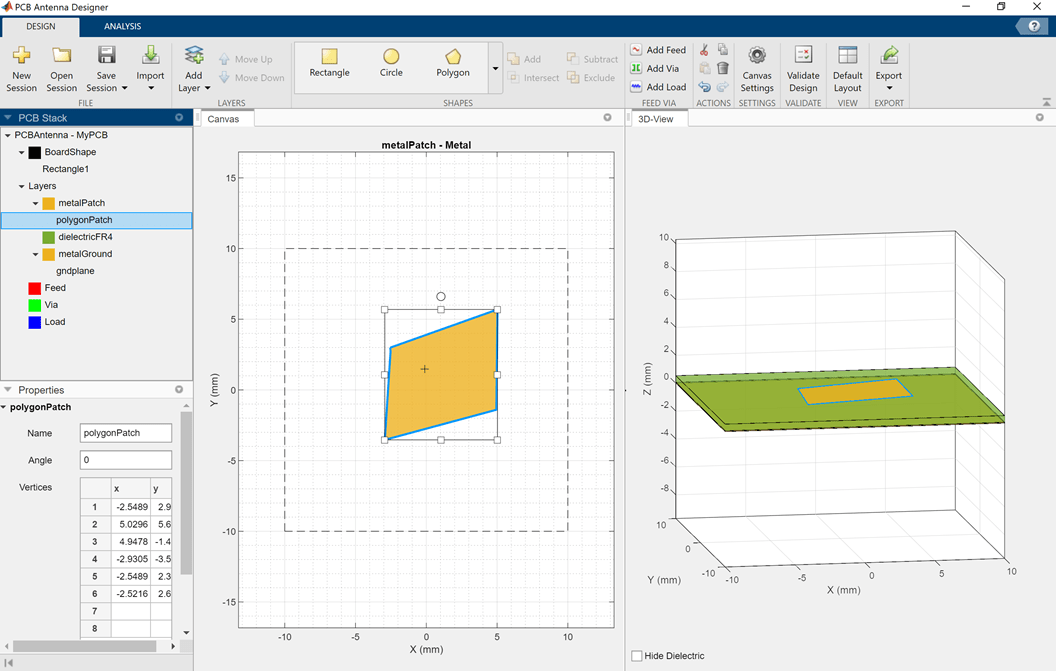

Выберите Polygon из раздела Shapes. Выберите вершины на холсте, чтобы создать закрашенную фигуру многоугольника. Установите свойства многоугольника к следующему:
Имя — polygonPatch
Угол — 0
Под Вершинами устанавливает следующие значения:
x1 = –2.5489 and y1 = 2.9902,
x2 = 5.0296 and y2 = 5.6928,
x3 = 4.9478 and y3 = –1.4050,
x4 = –2.9305 and y4 = –3.5343,
x5 = –2.5489 and y5 = 2.3623 и
x6 = –2.5216 and y1 = 2.6899
Добавьте канал

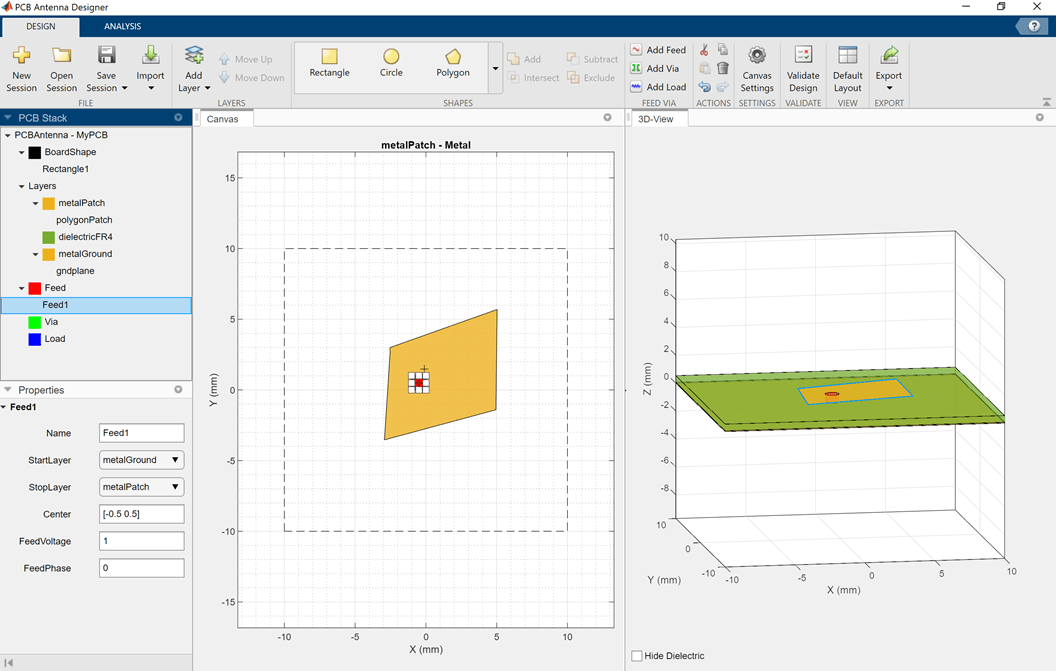

Нажмите Add Feed от раздела Feed Via по панели инструментов. Установите свойства канала к следующему:
Имя — Feed1
StartLayer — metalGround
StopLayer — metalPatch
Центр [– 0.5 0.5]
Подтвердите свой проект

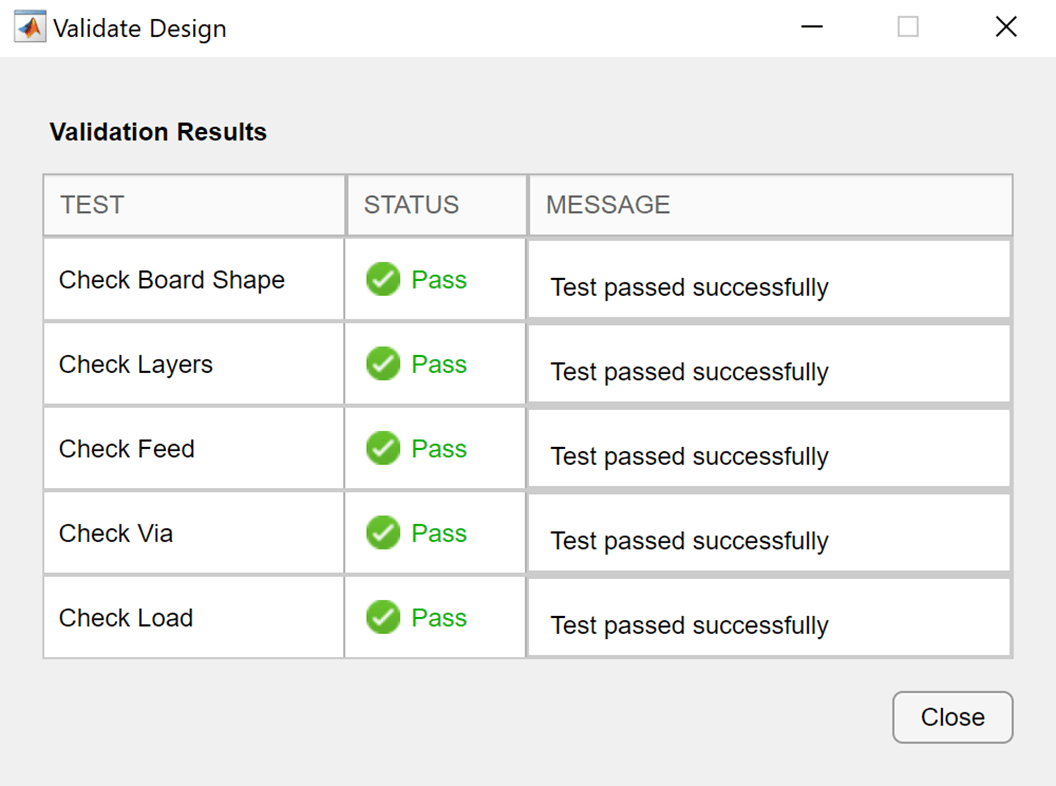

Нажмите Validate Design на панели инструментов, чтобы подтвердить вашу форму платы, слои, канал, через, и загрузка.
Анализируйте свой проект

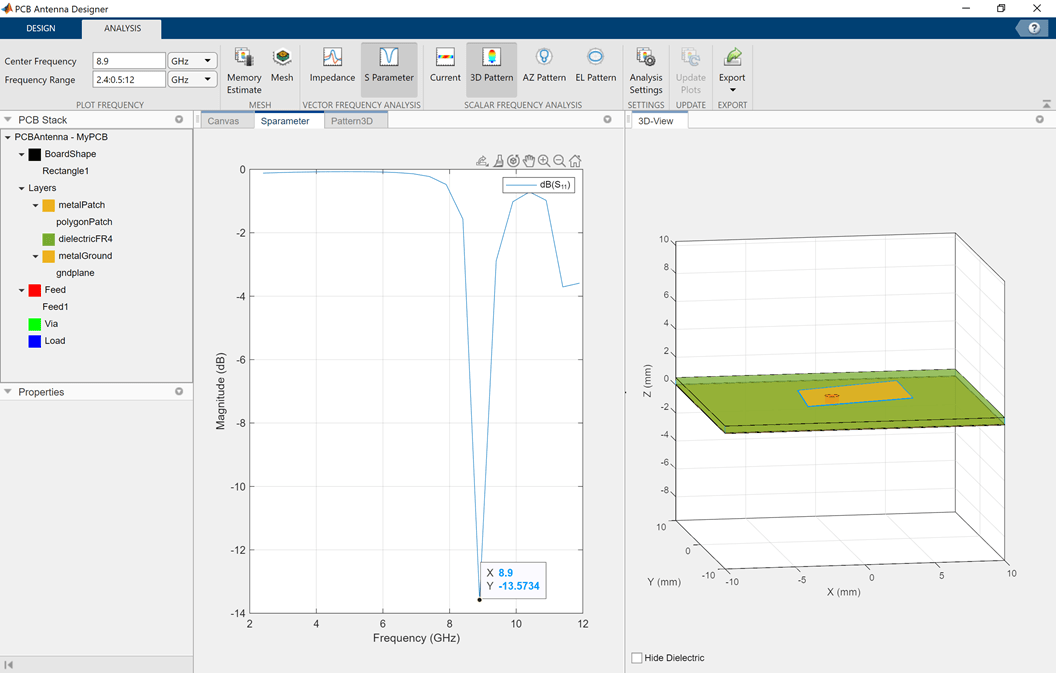

Во вкладке Analysis, Частоте Центра набора к 8.9 GHz и частотный диапазон к 2:4:0.5:12. Нажмите S-parameters под разделом Vector Frequency Analysis, чтобы построить отражательный коэффициент антенны закрашенной фигуры PCB. Антенна закрашенной фигуры PCB резонирует на уровне 8,9 ГГц.

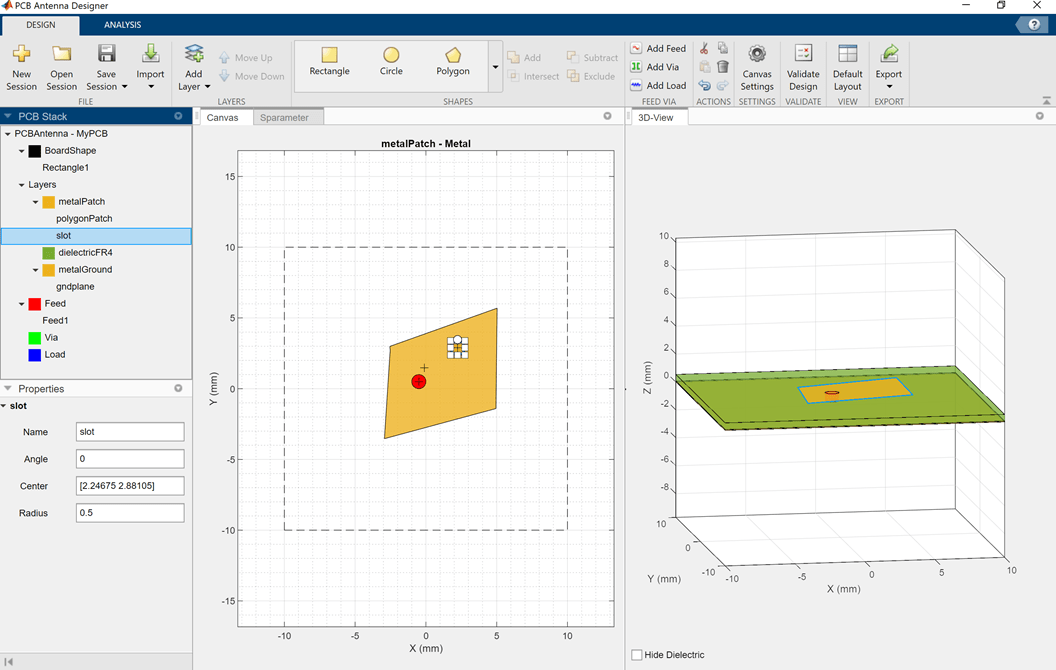

Это примеры использует добавление паза, чтобы переключить резонансную частоту. Чтобы добавить круговой паз, во вкладке Design, выбирают metalPatch и затем выберите Circle в Shapes. Установите свойства круга к следующему:
Имя — slot
Центр [2.24675 2.88105]
Радиус — 0.5

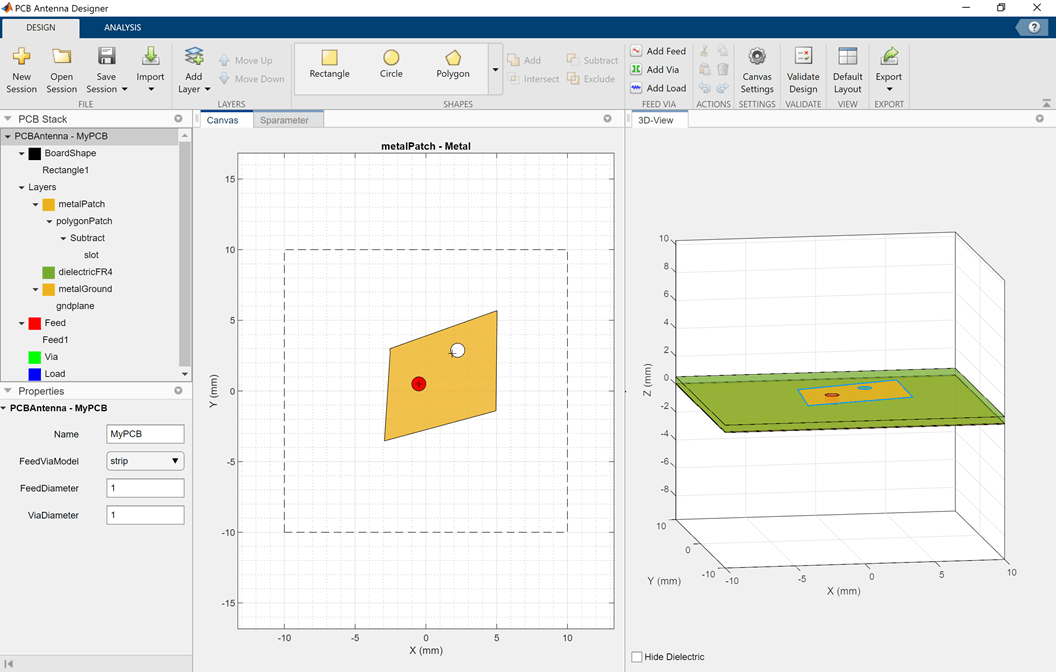

Выберите polygonPatch и slot вы создали на предыдущем шаге, и затем выберите Subtract на панели инструментов.

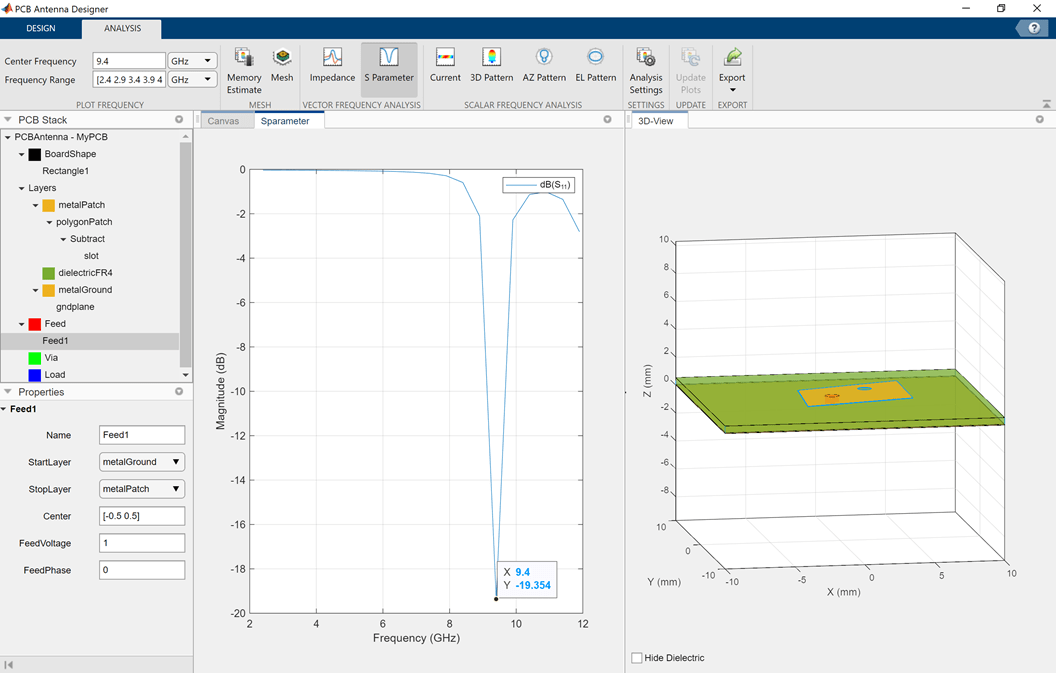

Во вкладке Analysis, Частоте Центра набора к 9.4 GHz и нажимают Update Plots. Антенна закрашенной фигуры PCB теперь резонирует на уровне 9,4 ГГц.

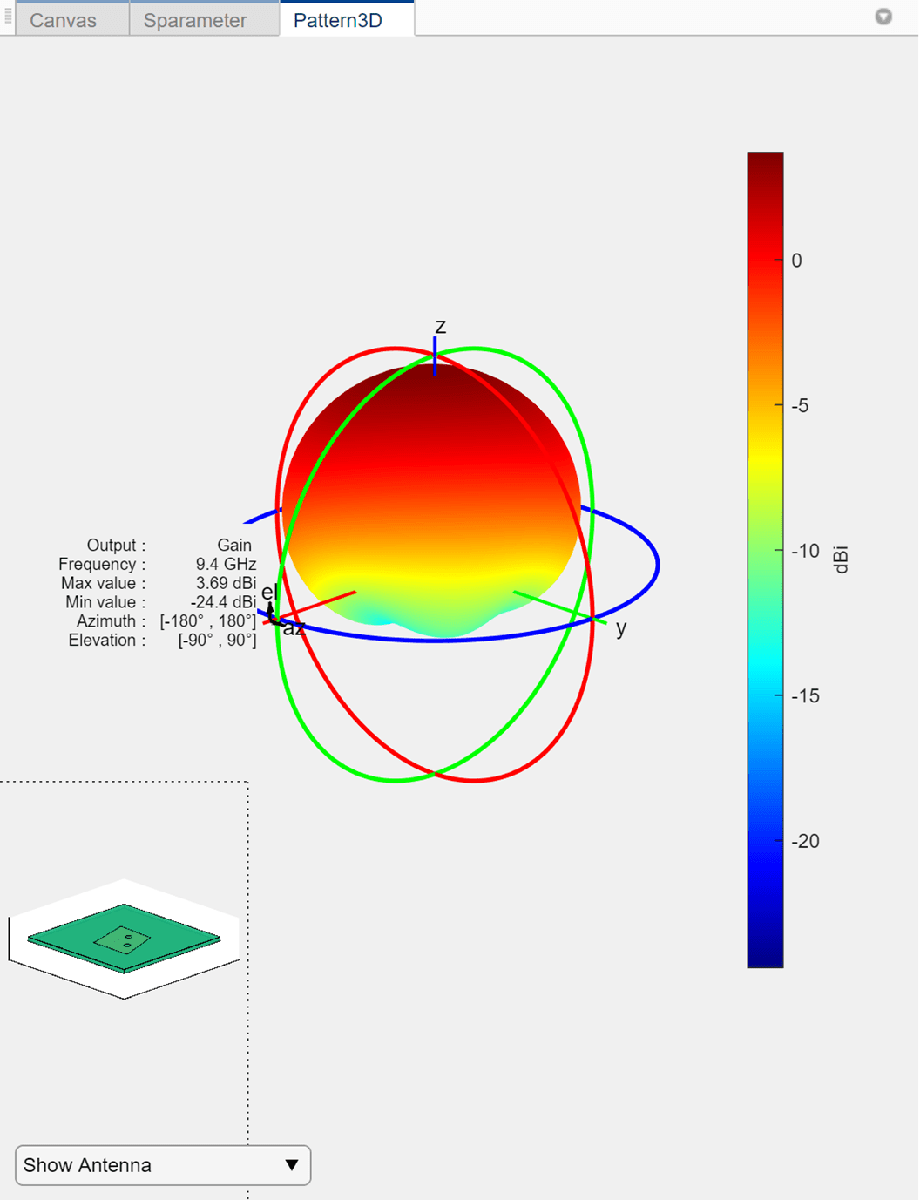

Кликните по 3D Шаблону в разделе Scalar Frequency Analysis, чтобы построить 3-D диаграмму направленности. Направленность антенны закрашенной фигуры PCB является 3.69 dBi.
Этот пример использует проект антенны закрашенной фигуры PCB из Проекта, и Анализируйте X-полосу Пользовательский пример Антенны Закрашенной фигуры PCB.
Следуйте Проекту и Анализируйте X-полосу Пользовательский пример Антенны Закрашенной фигуры PCB, чтобы спроектировать антенну закрашенной фигуры PCB.

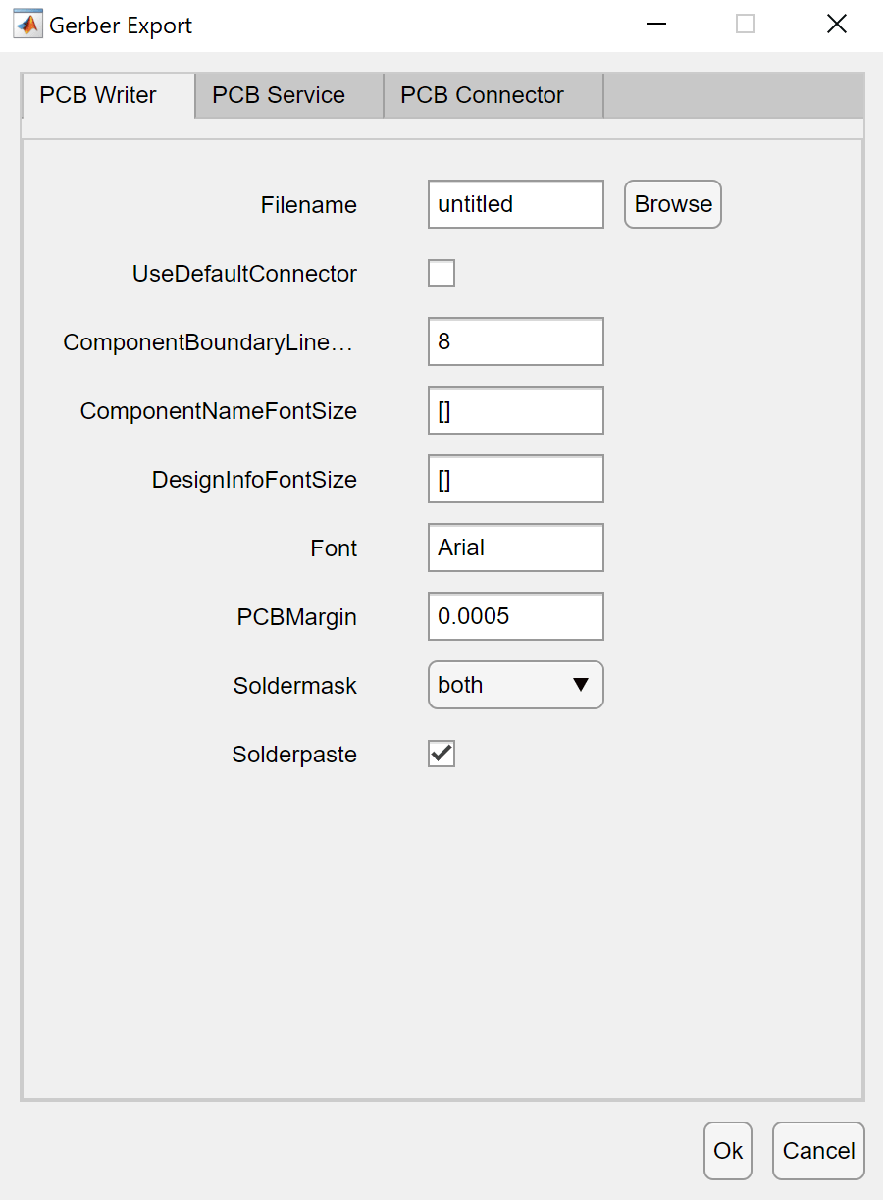

Во вкладке Analysis нажмите Export и затем выберите Export как Файл Гербера. В диалоговом окне Экспорта Гербера выберите Browse во вкладке PCB Writer, чтобы выбрать директорию, в которой вы хотите, чтобы файлы Гербера хранились. Очистите UseDefaultConnector.

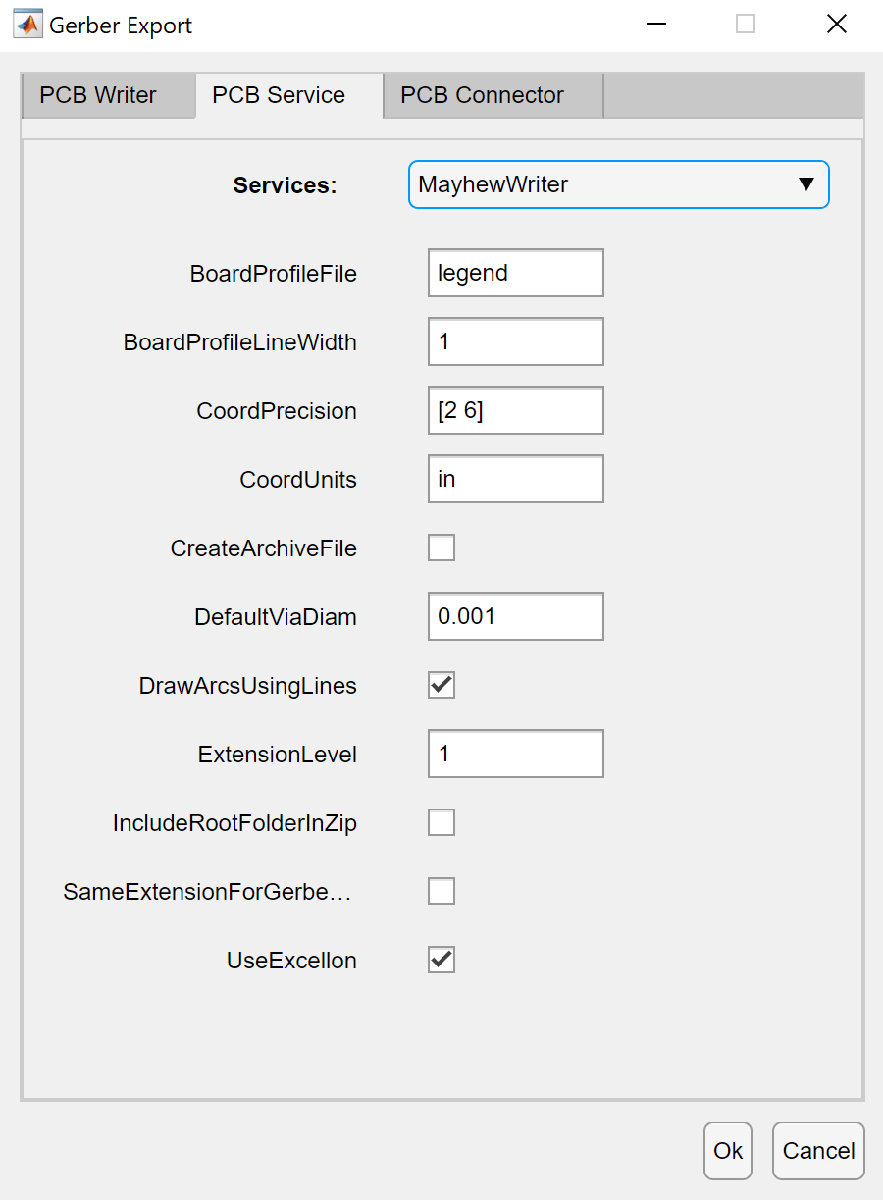

Во вкладке PCB Services, под Сервисами, выбирают MayhewWriter. Средство записи PCB использует выбранный сервис создать файлы Гербера.

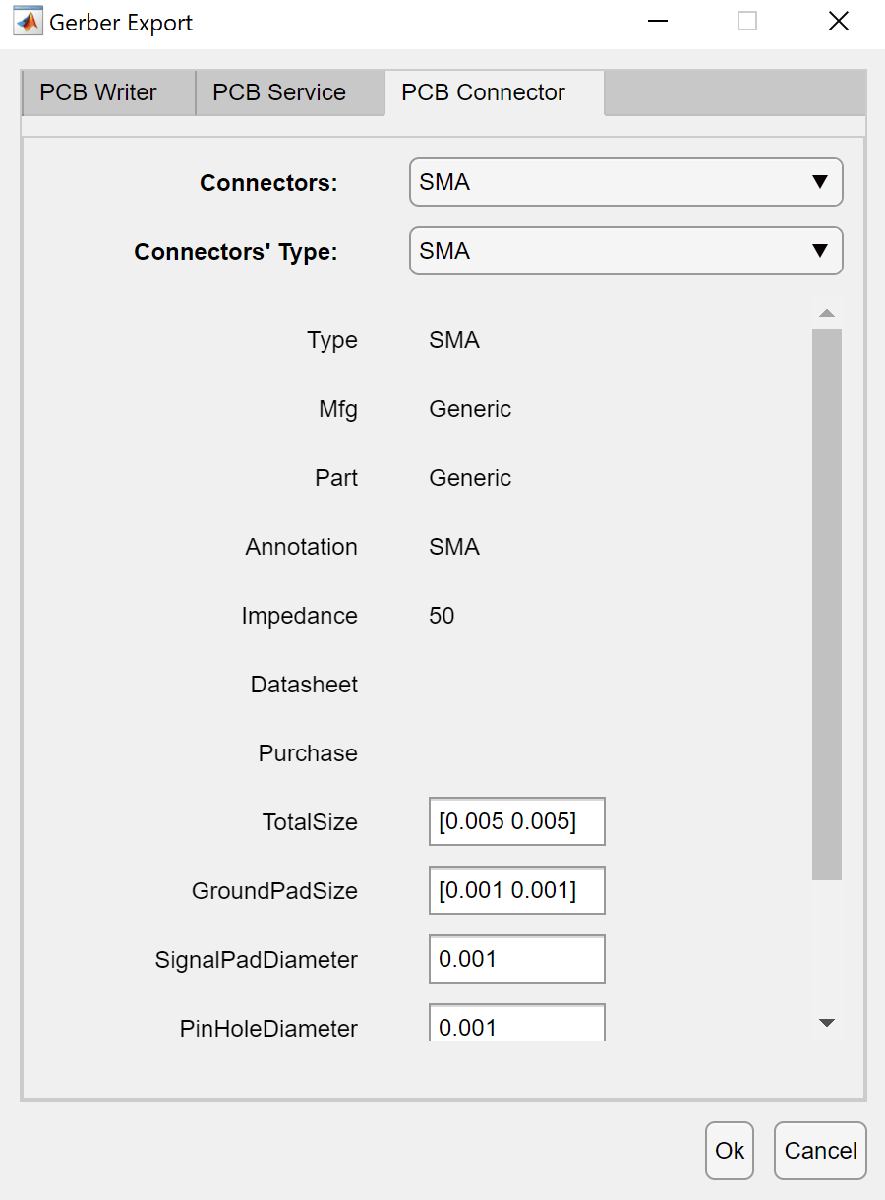

Во вкладке PCB Connector, Коннекторах набора и Типе Коннекторов к SMA.

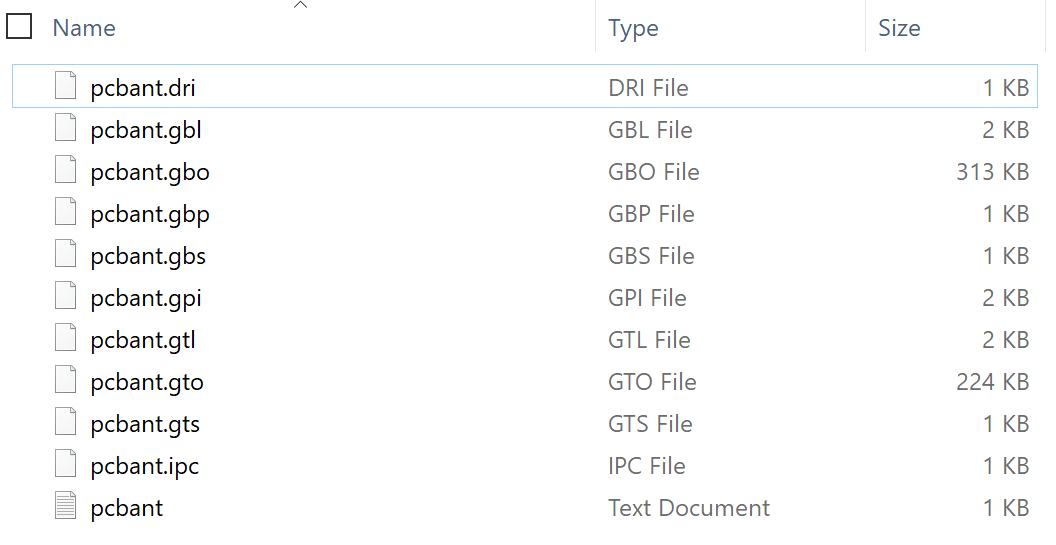

Выберите OK, чтобы сгенерировать файлы Гербера. Сгенерированные файлы Гербера хранятся в директории, которую вы выбрали во вкладке PCB Writer.

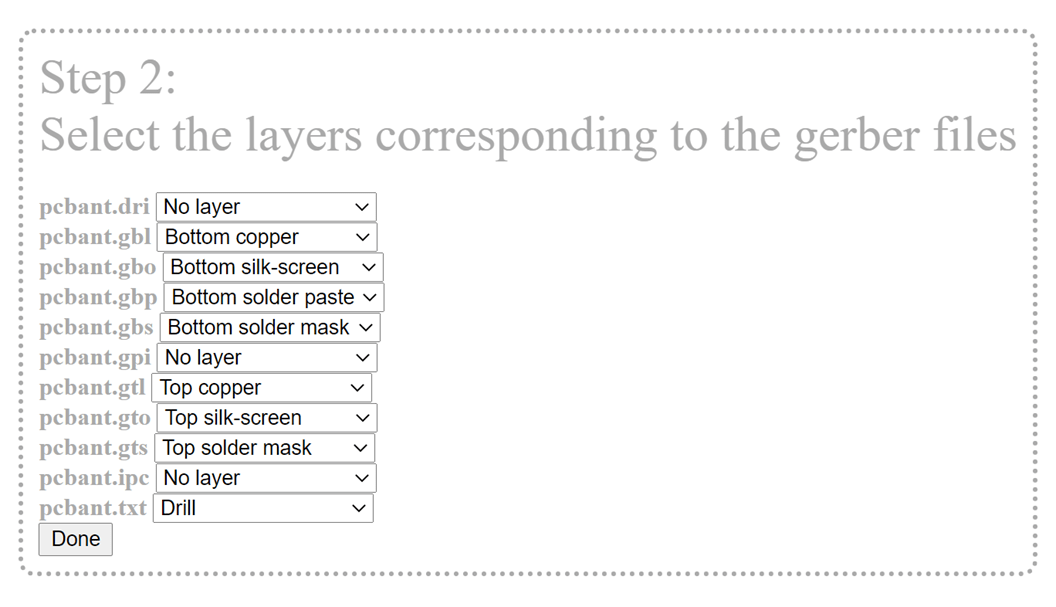

Откройте mayhewlabs.com/webGerber от своего браузера. Перетащите мышью файлы Гербера из директории и выберите Done.

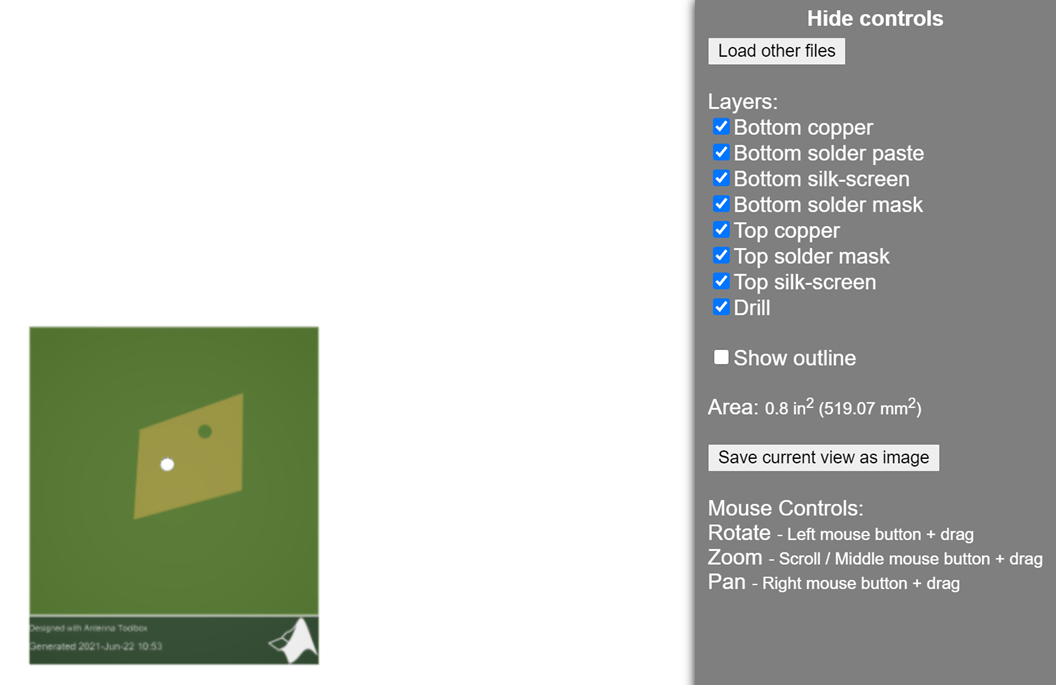

Файлы Гербера отображены в средстве просмотра Гербера. Можно использовать файлы Гербера на производстве антенн закрашенной фигуры PCB.
Можно также экспортировать проект в рабочее пространство MATLAB или скрипт MATLAB путем выбора Export to MATLAB Workspace или Export to MATLAB Script под Экспортом во вкладке Design или Analysis.
