gerberRead
Создайте PCBReader объект с заданным Гербером и файлами развертки
Описание
Примеры
Импортируйте и просмотрите верхний слой файл Гербера
Используйте gerberRead функционируйте, чтобы импортировать верхний слой файл Гербера.
P = gerberRead('antenna_design_file.gtl');Извлеките металлический слой из файла с помощью shapes функция.
s = shapes(P);

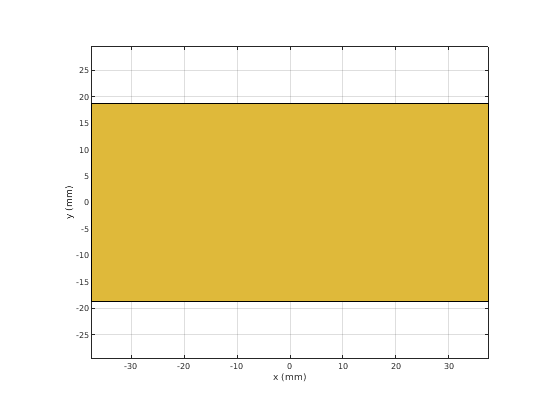

Просмотрите главный металлический слой.
show(s)
Создайте PCBReader Объект с нижним слоем файл Гербера
Импортируйте нижний слой файл Гербера к слою 4 стека.
P = gerberRead([],'UWBVivaldi.gbl');
P.StackUpans =
stackUp with properties:
NumLayers: 5
Layer1: [1x1 dielectric]
Layer2: []
Layer3: [1x1 dielectric]
Layer4: 'UWBVivaldi.gbl'
Layer5: [1x1 dielectric]
Создайте модель антенны Используя верхний и нижний слой файлы Гербера
Используйте gerberRead функционируйте, чтобы импортировать верхний и нижний слой файлы Гербера.
P = gerberRead('antenna_design_file.gtl','antenna_design_file.gbl');
Отобразите стек.
P.StackUp
ans =
stackUp with properties:
NumLayers: 5
Layer1: [1x1 dielectric]
Layer2: 'antenna_design_file.gtl'
Layer3: [1x1 dielectric]
Layer4: 'antenna_design_file.gbl'
Layer5: [1x1 dielectric]
Измените третий слой в стеке, который является диэлектрическим слоем между верхними и нижними металлическими слоями.
S = P.StackUp; S.Layer3 = dielectric('Name','FR4','EpsilonR', 4.4, 'Thickness', 0.8e-3); P.StackUp = S;
Создайте модель антенны путем вызова the pcbStack объект на читателе PCB.
pb2 = pcbStack(P); figure show(pb2)
Входные параметры
Выходные аргументы
Смотрите также
shapes | PCBReader | PCBServices | PCBConnectors | PCBWriter
Введенный в R2020b
