Создайте PCB по умолчанию stackup объект определения.

S = stackUp;

Установите толщину диэлектрического Воздуха в слое 1 и слое 5 stackUp возразите против 0,1 мм.

S.Layer1.Thickness = 0.1e-3;
S.Layer5.Thickness = 0.1e-3;

Импортируйте верхний слой файл Гербера к слою 2.

S.Layer2 = 'antenna_design_file.gtl';

Импортируйте нижний слой файл Гербера к слою 4.

S.Layer4 = 'antenna_design_file.gbl';

Создайте PCBReader объект, B, использование stackUp объекты.

B = PCBReader('StackUp',S);

Создайте PCB по умолчанию stackup объект определения.

s = stackUp;

Импортируйте верхний слой файл Гербера к слою 2.

s.Layer2 = 'patchMicrostripCircular_design_file.gtl';

Создайте PCBReader объект с помощью stackUp объект.

p = PCBReader('StackUp',s);

Чтобы обновить файл Гербера, преобразуйте PCBReader возразите против pcbStack объект.

p3 = pcbStack(p);

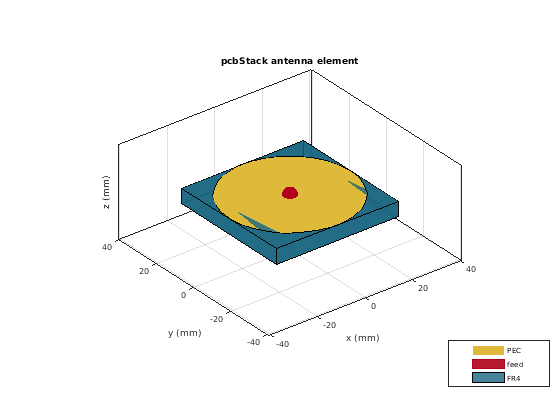

Просмотрите pcbStack объект.

figure
show(p3)

Обновите диаметр канала.

p3.FeedDiameter = 0.005;

Просмотрите обновленный pcbStack объект.

figure
show(p3)

Постройте распределение тока на антенне на уровне 2,4 ГГц.

figure
current(p3,2.4e9)

Создайте PCBReader объект.

B = PCBReader;

Импортируйте проект 2D слоя.

st = B.StackUp;
st.Layer2 = 'UWBVivaldi.gtl';
st.Layer4 = 'UWBVivaldi.gbl';
B.StackUp = st;

Извлеките формы из металлических слоев.

S = shapes(B);

Просмотрите верхний слой файл Гербера.

figure
show(S(1))

Просмотрите нижний слой файл Гербера.

figure
show(S(2))
