rotate

Вращайте форму об оси и угле

свернуть все на странице

Синтаксис

rotate(shape,angle,axis1,axis2)
c = rotate(shape,angle,axis1,axis2)

Описание

пример

rotate(shape,angle,axis1,axis2) вращайте форму об объекте осей и угле.

c = rotate(shape,angle,axis1,axis2) вращайте форму об объекте осей и угле.

Примеры

свернуть все

Скрипт Open Live Script

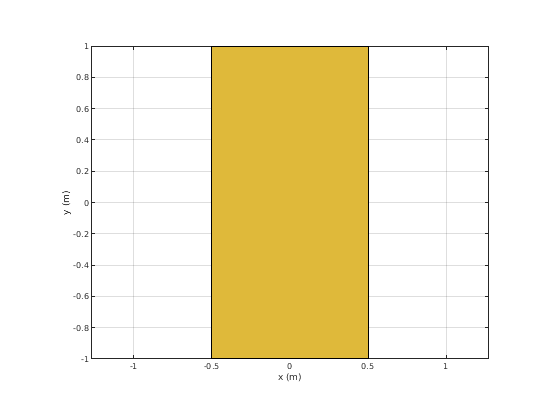

Создайте прямоугольную фигуру.

r = antenna.Rectangle;
show(r)
axis equal

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

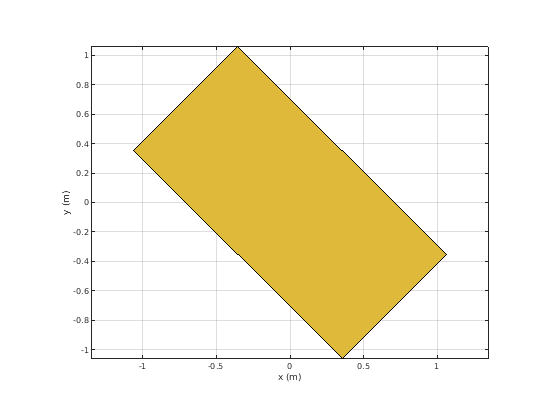

Вращайте прямоугольник в 45 градусах об оси Z.

r1 = rotate(r,45,[0 0 0],[0 0 1])
r1 =
  Rectangle with properties:

         Name: 'myrectangle'
       Center: [0 0]
       Length: 1
        Width: 2
    NumPoints: 2


show(r1)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Входные параметры

свернуть все

Сформируйте созданные использующие пользовательские элементы и объекты фигуры Antenna Toolbox в виде объекта.

Пример: area(rectangle) где прямоугольник создается с помощью antenna.Rectangle объект.

Ось вращения в виде двух уникальных трехэлементных векторов из Декартовых координат в метрах.

Пример: rotate(rectangle,45,[0 0 0], [0 0 1]) где прямоугольник создается с помощью antenna.Rectangle объект.

Типы данных: double

Угол вращения в виде скаляра в градусах.

Пример: rotate(rectangle,45,[0 0 1], [0 0 0]) вращает прямоугольник вокруг Оси X 45 градусами.

Типы данных: double

Смотрите также

| | | | | | | | | | |

Введенный в R2017a
