Audio Oscillator

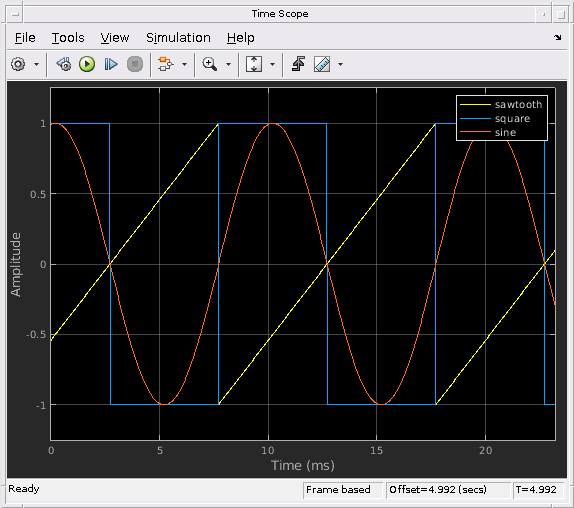

Сгенерируйте синус, квадрат и пилообразные формы волны
- Библиотека:
Audio Toolbox / Источники
Описание
Блок Audio Oscillator генерирует настраиваемые формы волны. Типичное использование включает генерацию тестовых сигналов для испытательных стендов и генерацию управляющих сигналов для звуковых эффектов. Параметры блока Audio Oscillator задают тип сгенерированной формы волны.
Порты
Входной параметр
F — Частота (Гц)
неотрицательный скаляр | вектор из неотрицательных значений
Зависимости
Чтобы включить этот порт, выберите Specify frequency from input port для Частоты (Гц) параметр.
Типы данных: single | double
A — Амплитуда
неотрицательный скаляр | вектор из неотрицательных значений
Зависимости
Чтобы включить этот порт, выберите Specify amplitude from input port для Амплитудного параметра.
Типы данных: single | double
DC — DC возмещен
скаляр | вектор
Зависимости
Чтобы включить этот порт, выберите Specify DC offset from input port для параметра смещения DC.
Типы данных: single | double
Вывод
Port_1 — Выходной сигнал
вектор
Блок Audio Oscillator выводит периодический сигнал, заданный параметрами блока.
Типы данных: single | double
Параметры
Если параметр перечислен как настраиваемый, то можно изменить его значение в процессе моделирования.
Frequency (Hz) — Частота сгенерированной формы волны
100
Если тип Сигнала установлен в
sine, задайте Frequency (Hz) как скаляр или как вектор. Если Frequency (Hz) установлен в N - вектор элемента, то выход от блока является одноканальной суммой синусоид N. Если Frequency (Hz) установлен в N - вектор элемента, то Амплитуда, смещение Фазы и смещение DC должны быть скалярами или N - векторы элемента.Для квадратных форм волны задайте Frequency (Hz) как скаляр.
Для пилообразных форм волны задайте Frequency (Hz) как скаляр.
Чтобы задать Frequency (Hz) от входного порта, выберите Specify frequency from input port.
Настраиваемый: да
Amplitude — Амплитуда сгенерированной формы волны
1
Если тип Сигнала установлен в
sine, задайте Amplitude как скаляр или как вектор. Если Amplitude установлен в N - вектор элемента, то выход от блока является одноканальной суммой синусоид N. Если Amplitude установлен в N - вектор элемента, то Частота (Гц), смещение Фазы и смещение DC должна быть скалярами или N - векторы элемента.Для квадратных форм волны задайте Amplitude как скаляр.
Для пилообразных форм волны задайте Amplitude как скаляр.
Чтобы задать Amplitude от входного порта, выберите Specify amplitude from input port.
Настраиваемый: да
Phase offset — Нормированное смещение фазы сгенерированной формы волны
0
Область значений смещения фазы, [0,1], соответствует нормированному 2π интервал радианов.
Если тип Сигнала установлен в
sine, задайте Phase offset как скаляр или как вектор. Если Phase offset установлен в N - вектор элемента, то выход от блока является одноканальной суммой синусоид N. Если Phase offset установлен в N - вектор элемента, то Частота (Гц), Амплитуда и смещение DC должна быть скалярами или N - векторы элемента.Для квадратных форм волны задайте Amplitude как скаляр.
Для пилообразных форм волны задайте Amplitude как скаляр.
DC offset — Значение, добавленное к каждому элементу сгенерированной формы волны
0
Если тип Сигнала установлен в
sine, задайте DC offset как скаляр или как вектор. Если DC offset установлен в N - вектор элемента, то выход от блока является одноканальной суммой синусоид N. Если DC offset установлен в N - вектор элемента, то Частота (Гц), Амплитуда и смещение Фазы должна быть скалярами или N - векторы элемента.Для квадратных форм волны задайте Amplitude как скаляр.
Для пилообразных форм волны задайте Amplitude как скаляр.
Чтобы задать DC offset от входного порта, выберите Specify DC offset from input port.
Настраиваемый: да
Duty cycle — Квадратный рабочий цикл формы волны
0.5
Square waveform duty cycle является процентом одного периода, в который форма волны выше средней амплитуды. Значение рабочего цикла 1 или 0 эквивалентно сигналу DC.
Зависимости
Чтобы включить этот параметр, установите Signal type на square.
Width — Пилообразная ширина
1
Sawtooth width определяет точку в пилообразный период формы волны, в который происходит максимум.
Зависимости
Чтобы включить это свойство, установите Signal type на sawtooth.
Samples per frame — Количество отсчетов на систему координат
512
Количество отсчетов на систему координат в виде положительного целого числа.
Sample rate (Hz) — Частота дискретизации сгенерированной формы волны
44100
Частота дискретизации должна быть больше дважды значения, заданного в Частоте (Гц).
Output data type — Тип данных сгенерированной формы волны
double (значение по умолчанию) | single
Тип данных сгенерированной формы волны в виде double или single.
Настраиваемый: нет
Simulate using — Задайте тип симуляции, чтобы запуститься
Code generation (значение по умолчанию) | Interpreted execution
Code generation– Симулируйте модель с помощью сгенерированного кода C. В первый раз вы запускаете симуляцию, Simulink® генерирует код С для блока. Код С снова используется для последующих симуляций, пока модель не изменяется. Эта опция требует дополнительного времени запуска, но скорость последующих симуляций сопоставима сInterpreted execution.Interpreted execution– Симулируйте модель с помощью MATLAB® интерпретатор. Эта опция уменьшает время запуска, и симуляция имеет скорость, сопоставимую сCode generation. В этом режиме можно отладить исходный код блока.
Примеры модели
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Расширенные возможности
Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
Смотрите также
Wavetable Synthesizer | audioOscillator | Средство записи аудио устройства
