modnorm

Масштабный коэффициент для нормализации модуляции выводится

свернуть все на странице

Синтаксис

normfactor = modnorm(refconst,type,power)

Описание

пример

normfactor = modnorm(refconst,type,power) возвращает масштабный коэффициент для нормализации PAM или модулятора QAM выход с помощью заданного ссылочного созвездия, типа нормализации и выходной мощности.

Примеры

свернуть все

Скрипт Open Live Script

Сгенерируйте 16-QAM ссылочное созвездие.

refconst = qammod(0:15,16);

Сгенерируйте случайные символы и примените 16-QAM модуляцию.

x = randi([0 15],1000,1);
y = qammod(x,16);

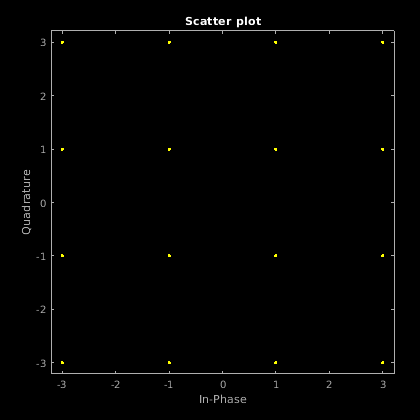

Постройте созвездие.

h = scatterplot(y);

Figure Scatter Plot contains an axes object. The axes object with title Scatter plot contains an object of type line. This object represents Channel 1.

Вычислите коэффициент нормализации так, чтобы выходной сигнал имел пиковую силу 1 Вт.

nf = modnorm(refconst,'peakpow',1);
z = nf*y;

Подтвердите, что никакой элемент нормированного сигнала не имеет силу, больше, чем 1 Вт.

max(z.*conj(z))
ans = 1.0000

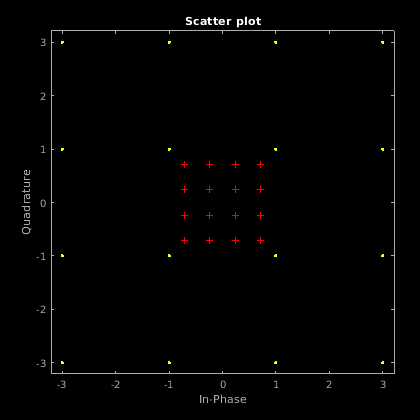

Постройте график рассеивания нормированного созвездия.

hold on
scatterplot(z,1,0,'r+',h)
hold off

Figure Scatter Plot contains an axes object. The axes object with title Scatter plot contains 2 objects of type line. This object represents Channel 1.

Входные параметры

свернуть все

Ссылочное созвездие в виде вектора из комплексных элементов, которые включают ссылочные точки созвездия.

Пример: qammod(0:15,16)

Типы данных: double
Поддержка комплексного числа: Да

Тип нормализации в виде любого 'avpow' или 'peakpow'.

  • Если type 'avpow', коэффициент нормализации вычисляется на основе средней степени.

  • Если type 'peakpow', коэффициент нормализации вычисляется на основе пиковой мощности.

Типы данных: char

Целевая степень в виде действительного скаляра. Целевая степень является намеченной степенью модулируемого сигнала, умноженного на normfactor.

Типы данных: double

Выходные аргументы

свернуть все

Коэффициент нормализации, возвращенный как действительный скаляр. Когда модулируемый сигнал умножается на коэффициент нормализации, его средняя или пиковая мощность совпадает с целевой степенью. Функция принимает, что сигнал, который вы хотите нормировать, имеет минимальное расстояние 2.

Смотрите также

| | |

Представлено до R2006a
