Модулируйте данные с помощью QAM и отобразите результат в графике рассеивания.

Установите порядок модуляции к 16 и создайте вектор данных, содержащий каждый из возможных символов.

M = 16;
x = (0:M-1)';

Модулируйте данные с помощью qammod функция.

y = qammod(x,M);

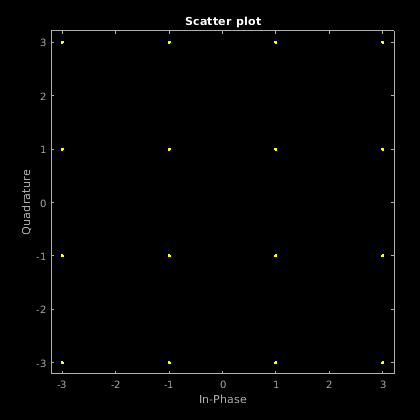

Отобразите модулируемое сигнальное созвездие с помощью scatterplot функция.

scatterplot(y)

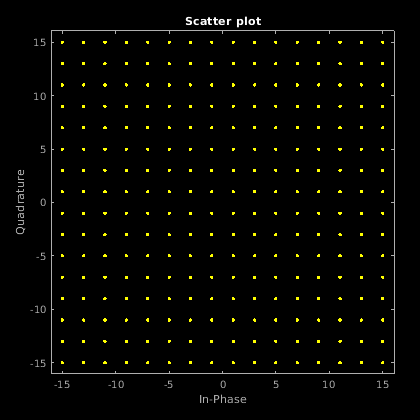

Установите порядок модуляции к 256 и отобразите график рассеивания модулируемого сигнала.

M = 256;
x = (0:M-1)';
y = qammod(x,M);
scatterplot(y)

Модулируйте случайные символы данных с помощью QAM. Нормируйте модулятор выход так, чтобы это имело среднюю силу сигнала 1 Вт.

Установите порядок модуляции и сгенерируйте случайные данные.

M = 64;
x = randi([0 M-1],1000,1);

Модулируйте данные. Используйте 'UnitAveragePower' пара "имя-значение", чтобы установить выходной сигнал иметь среднюю силу 1 Вт.

y = qammod(x,M,'UnitAveragePower',true);

Подтвердите, что сигнал имеет модульную среднюю силу.

avgPower = mean(abs(y).^2)

avgPower = 1.0070

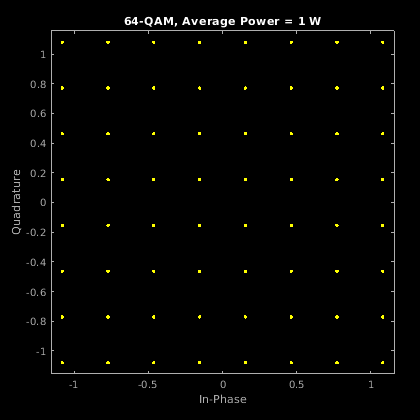

Постройте получившееся созвездие.

scatterplot(y)
title('64-QAM, Average Power = 1 W')

Постройте созвездия QAM для Грэя, двоичного файла и пользовательских отображений символа.

Установите порядок модуляции и создайте последовательность данных, которая включает полный набор символов для схемы модуляции.

M = 16;
d = [0:M-1];

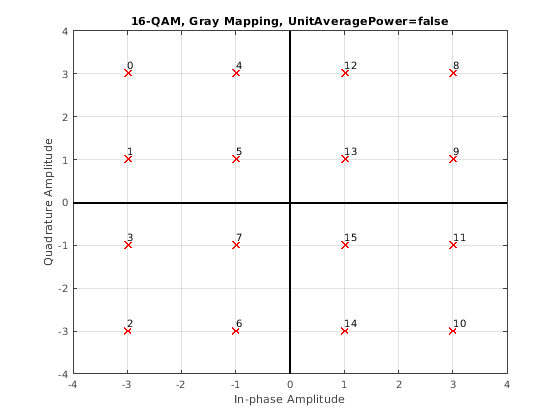

Модулируйте данные и постройте его созвездие. Символ по умолчанию, сопоставляющий использование Грэй, заказывающий. Упорядоченное расположение точек не последовательно.

y = qammod(d,M,'PlotConstellation',true);

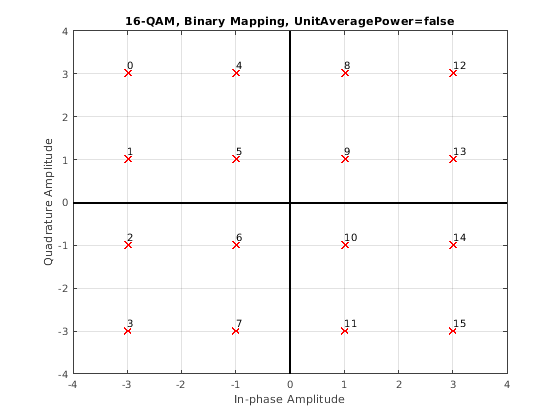

Повторите процесс модуляции с бинарным отображением символа. Отображение символа выполняет естественный бинарный приказ и последовательно.

z = qammod(d,M,'bin','PlotConstellation',true);

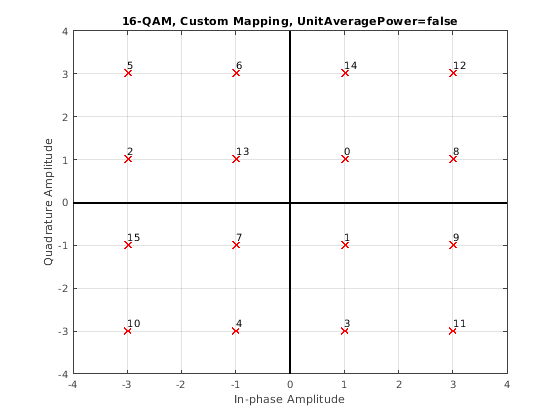

Создайте пользовательское отображение символа.

smap = randperm(M)-1;

Модулируйте и постройте созвездие.

w = qammod(d,M,smap,'PlotConstellation',true);

Модулируйте последовательность битов, использующих 64-QAM. Передайте сигнал через шумный канал. Отобразите результирующую схему созвездия.

Установите порядок модуляции и определите количество битов на символ.

M = 64;
k = log2(M);

Создайте последовательность двоичных данных. При использовании двоичных входов количество строк во входе должно быть целочисленным кратным количество битов на символ.

data = randi([0 1],1000*k,1);

Модулируйте сигнал с помощью битных входных параметров и установите его иметь модульную среднюю силу.

txSig = qammod(data,M,'InputType','bit','UnitAveragePower',true);

Передайте сигнал через шумный канал.

rxSig = awgn(txSig,25);

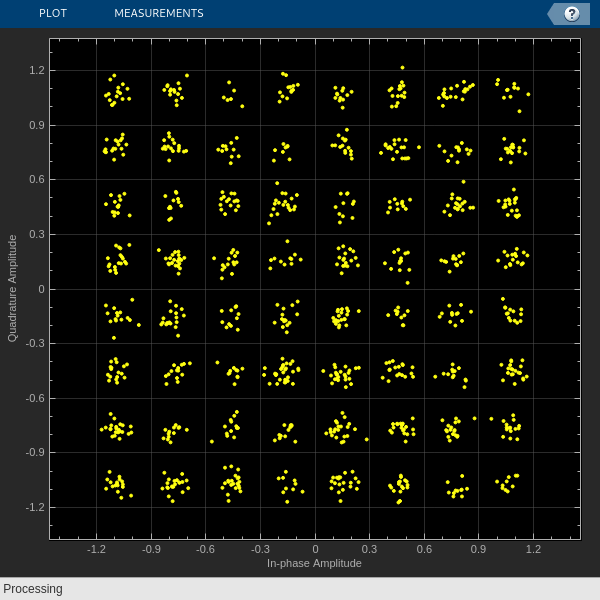

Постройте схему созвездия.

cd = comm.ConstellationDiagram('ShowReferenceConstellation',false);
cd(rxSig)

Демодулируйте фиксированную точку, о которой QAM сигнализируют и проверяют, что данные восстанавливаются правильно.

Установите порядок модуляции как 64, и определите количество битов на символ.

M = 64;
bitsPerSym = log2(M);

Сгенерируйте случайные биты. При работе в битном режиме длина входных данных должна быть целочисленным кратным количество битов на символ.

x = randi([0 1],10*bitsPerSym,1);

Модулируйте входные данные с помощью бинарного отображения символа. Установите модулятор выводить данные фиксированной точки. Тип числовых данных подписывается с 16-битным размером слова и 10-битной дробной длиной.

y = qammod(x,M,'bin','InputType','bit','OutputDataType', ...
    numerictype(1,16,10));

Демодулируйте 64-QAM сигнал. Проверьте, что демодулируемые данные совпадают с входными данными.

z = qamdemod(y,M,'bin','OutputType','bit');
s = isequal(x,double(z))

s = logical
   1
