lsiminfo
Вычислите характеристики линейного отклика
Синтаксис
Описание
lsiminfo позволяет вам вычислить характеристики линейного отклика из массива данных об ответе [y,t]. Для линейного ответа y (t), lsiminfo вычисляет характеристики относительно yinit и yfinal, где yinit является начальным смещением, то есть, значение, прежде чем вход будет применен, и yfinal является установившимся значением ответа.
lsiminfo yinit использования = 0 и yfinal = длится демонстрационное значение y (t), если вы явным образом не задаете эти значения.
Функция возвращает характеристики в структуре, содержащей поля:
TransientTime— В первый раз T, таким образом, что ошибка |y (t) – yfinal | ≤ SettlingTimeThreshold × emax для t ≥ T, где emax, является максимальной погрешностью |y (t) – yfinal | для t ≥ 0.По умолчанию, SettlingTimeThreshold = 0.02 (2% пиковой ошибки). Переходное время измеряется, как быстро переходные движущие силы вымирают.
SettlingTime— В первый раз T, таким образом, что |y (t) – yfinal | ≤ SettlingTimeThreshold × |yfinal – yinit | для t ≥ T.По умолчанию время урегулирования измеряет время, которое требуется для ошибки остаться ниже 2% |yfinal – yinit |.
Min— Минимальное значение y (t).MinTime— Время ответ берет, чтобы достигнуть минимального значения.Max— Максимальное значение y (t).MaxTime— Время ответ берет, чтобы достигнуть максимального значения.
S = lsiminfo(y,t)y и соответствующий временной вектор t. Этот синтаксис использует yinit = 0 и последнее значение в y (или последнее значение в соответствующих данных об ответе каждого канала) как yfinal, чтобы вычислить характеристики, которые зависят от этих значений.
Для откликов системы SISO, y вектор с тем же количеством записей как t. Для данных об ответе MIMO, y массив, содержащий ответы каждого канала ввода-вывода.
S = lsiminfo(y,t,yfinal)yfinal. Этот синтаксис полезен, когда вы знаете, что ожидаемый установившийся отклик системы отличается от последнего значения в y по причинам, таким как шум измерения. Этот синтаксис использует yinit = 0.
Для ответов SISO, t и y векторы с той же длиной NS. Для систем с NY выходные параметры, можно задать y как NS- NY массив и yfinal как NY- 1 массив. lsiminfo затем возвращает NY- 1 массивы структур из характеристик ответа, соответствующих каждому выходному каналу.
S = lsiminfo(y,t,yfinal,yinit)yinit. Этот синтаксис полезен когда ваш y данные имеют начальное смещение, то есть, y является ненулевым, прежде чем вход будет применен.
Для ответов SISO, t и y векторы с той же длиной NS. Для систем с NY выходные параметры, можно задать y как NS- NY массив и yfinal и yinit как NY- 1 массивы. lsiminfo затем возвращает NY- 1 массивы структур из характеристик ответа, соответствующих каждому выходному каналу.
S = lsiminfo(___,'SettlingTimeThreshold', позволяет вам задать порог ST)ST используемый в определении урегулирования и переходные времена. Значением по умолчанию является ST = 0.02 (2%). Можно использовать этот синтаксис с любой из предыдущих комбинаций входных аргументов.
Примеры
Вычислите характеристики ответа передаточной функции
Создайте следующую передаточную функцию непрерывного времени:
sys = tf([1 -1],[1 2 3 4]);
Вычислите импульсную характеристику.
[y,t] = impulse(sys);
impulse возвращает выходной ответ y и временной вектор t используемый для симуляции.
Вычислите характеристики ответа с помощью итогового значения отклика 0.
s = lsiminfo(y,t,0)
s = struct with fields:
TransientTime: 22.8700
SettlingTime: NaN
Min: -0.4268
MinTime: 2.0088
Max: 0.2847
MaxTime: 4.0733

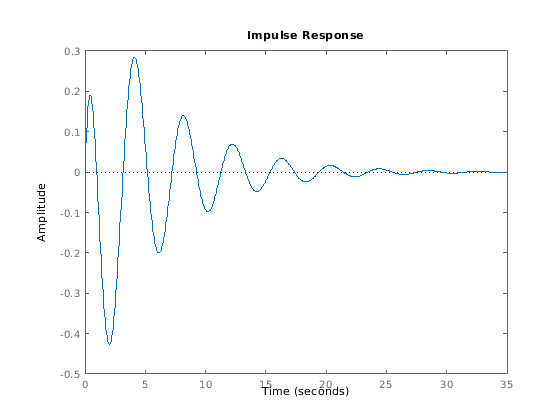

Можно построить импульсную характеристику и проверить эти характеристики ответа. Например, время, в который минимальное значение отклика (MinTime) достигнут приблизительно 2 секунды.
impulse(sys)
