firlp2hp
Преобразуйте КИХ фильтр lowpass к КИХ Типа I highpass фильтр
Описание
g = firlp2hp(b)b с Часом нулевого фазового отклика (w) в Тип I highpass КИХ-фильтр g с Часом нулевого фазового отклика (π-w). Отфильтруйте b может быть любой КИХ-фильтр, включая фильтр нелинейной фазы.
Полоса пропускания и пульсации полосы задерживания g будет равно полосе пропускания и пульсациям полосы задерживания b, соответственно.
g = firlp2hp(b,'wide')b с Часом нулевого фазового отклика (w) в Тип I широкополосный highpass КИХ-фильтр g с нулевым фазовым откликом 1 - Час (w).
Примечание
b должен быть фильтр линейной фазы Типа I.
Для этого случая, полосы пропускания и пульсаций полосы задерживания g будет равно полосе задерживания и неравномерностям в полосе пропускания b.
Примеры
Преобразуйте узкополосную связь фильтр Lowpass в фильтр Highpass

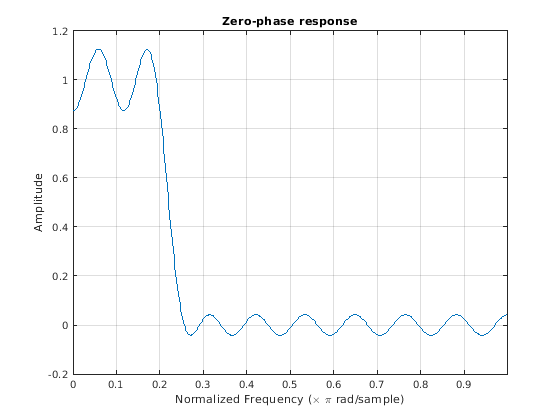

Создайте узкополосный фильтр lowpass, чтобы использовать в качестве прототипа. Отобразите его нулевой фазовый отклик.
b = firgr(36,[0 0.2 0.25 1],[1 1 0 0],[1 3]); zerophase(b)
Преобразуйте прототипный фильтр в узкополосную связь highpass фильтр. Добавьте в график нулевой фазовый отклик нового фильтра.
h = firlp2hp(b);
hold on
zerophase(h)

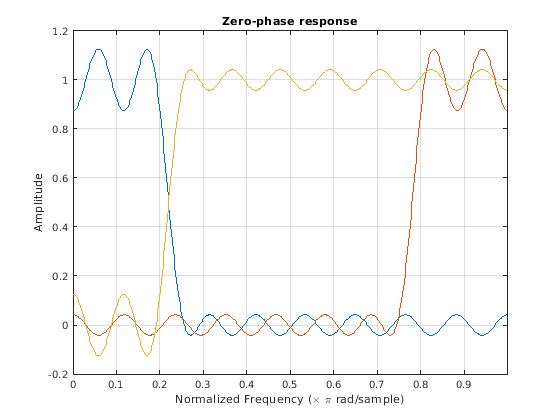

Преобразуйте прототипный фильтр в широкополосный фильтр highpass. Добавьте в график нулевой фазовый отклик нового фильтра.
g = firlp2hp(b,'wide'); zerophase(g) hold off
Входные параметры
Выходные аргументы
Ссылки
[1] Mitra, Сэнджит Кумар, и Джеймс Ф. Кэйсер, руководство редакторов для Цифровой обработки сигналов. Нью-Йорк: Вайли, 1993.
