firlp2lp
Преобразуйте КИХ-Тип I lowpass к КИХ-Типу 1 lowpass с обратной полосой пропускания
Синтаксис
Описание
g = firlp2lp(b)b с Часом нулевого фазового отклика (w) к Типу I КИХ-фильтр lowpass g с нулевым фазовым откликом [1 - Час (π-w)].
Когда b узкополосный фильтр, g будет широкополосный фильтр и наоборот. Полоса пропускания и пульсации полосы задерживания g будет равно полосе задерживания и неравномерностям в полосе пропускания b, соответственно.
Примеры
Преобразуйте узкополосную связь фильтр Lowpass в широкополосный фильтр Lowpass

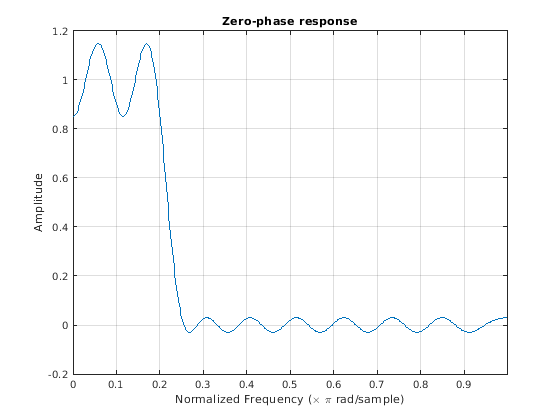

Создайте узкополосный фильтр lowpass, чтобы использовать в качестве прототипа. Отобразите его нулевой фазовый отклик.
b = firgr(36,[0 0.2 0.25 1],[1 1 0 0],[1 5]); zerophase(b)
Преобразуйте прототипный фильтр в широкополосный фильтр lowpass. Добавьте в график нулевой фазовый отклик нового фильтра.
h = firlp2lp(b);
hold on
zerophase(h)

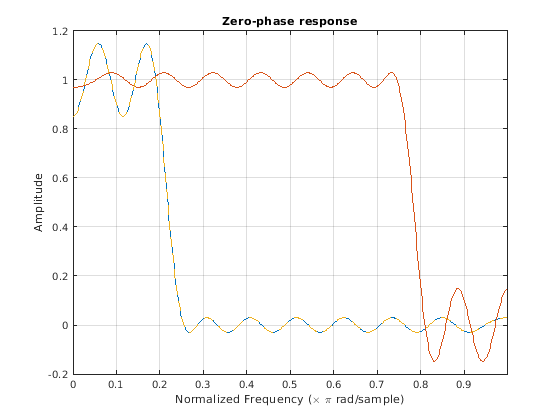

Преобразуйте предыдущий фильтр назад в узкополосный фильтр lowpass. Добавьте в график нулевой фазовый отклик нового фильтра.
g = firlp2lp(h); [gr,w] = zerophase(g); plot(w/pi,gr,'--') hold off
Входные параметры
Выходные аргументы
Ссылки
[1] Mitra, Сэнджит Кумар, и Джеймс Ф. Кэйсер, руководство редакторов для Цифровой обработки сигналов. Нью-Йорк: Вайли, 1993.
