Value— Блок вычисляет минимальное значение в каждой строке или столбце входа, вдоль векторов из заданного измерения входа, или целого входа в каждом шаге расчета, и выводит массив y. Каждым элементом в y является минимальное значение в соответствующем столбце, строке, векторе или целом входе. Выход y зависит от установки параметра Find the minimum value over. Считайте трехмерный входной сигнал размера M-by-N-by-P. Установите Find the minimum value over на:

Комплексные входные параметры

Для комплексных входных параметров блок выбирает значение в каждой строке или столбце входа вдоль векторов из заданного измерения входа, или целого входа, который имеет минимальную величину, в квадрате в следующем рисунке. Для комплексного числа $$u=a+bi$$, величина придала квадратную форму, $$a^2+b^2$$.

Index — Блок вычисляет минимальное значение в каждой строке или столбце входа, вдоль векторов из заданного измерения входа, или целого входа, и выводит массив индекса I. Каждым элементом в I является целое число, индексирующее минимальное значение в соответствующем столбце, строке, векторе или целом входе. Выход I зависит от установки параметра Find the minimum value over. Считайте трехмерный входной сигнал размера M-by-N-by-P:

Когда минимальное значение происходит несколько раз, вычисленный индекс соответствует первому вхождению. Например, когда вход является вектор-столбцом [3 2 1 2 3]', вычисленным индексом на основе одним минимального значения является 1, вместо 5 когда Each column выбран.

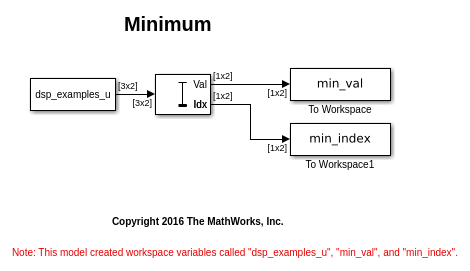

Value and Index — Блок выводит минимальное значение в каждой строке или столбце входа вдоль векторов из заданного измерения входа, или целого входа и соответствующего массива индекса I.

Running — Блок отслеживает минимальное значение каждого канала в последовательности времени M-by-N входные параметры. Блок сбрасывает рабочий минимум каждый раз, когда событие сброса обнаруживается в дополнительном Rst порт. Шаг расчета сброса должен быть положительным целочисленным кратным входной шаг расчета. В этом режиме необходимо также задать параметр Input processing как одно из следующего:

Блок сбрасывает рабочий минимум каждый раз, когда событие сброса обнаруживается в дополнительном порте Rst. Шаг расчета сброса должен быть положительным целочисленным кратным входной шаг расчета.

Выполнение режима для входных параметров Переменного Размера

Когда вход является сигналом переменного размера, и вы устанавливаете Mode на Runningто:

Each column — Блок выводит минимальное значение по каждому столбцу.

Each row — Блок выводит минимальное значение по каждой строке.

Entire input — Блок выводит минимальное значение по целому входу.

Specified dimension — Блок выводит минимальное значение по размерности, заданной в параметре Dimension.

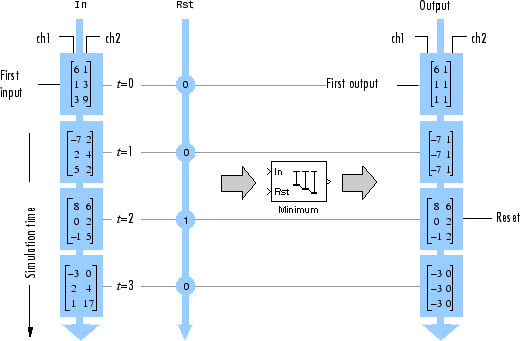

Columns as channels (frame based) — Блок обрабатывает каждый столбец входа как отдельный канал. Эта опция не поддерживает N-мерный входной сигнал, где N> 2. Для двумерного входного сигнала размера M-by-N, блок выводит M-by-N матрица. Каждый элемент _yij выхода содержит минимальное значение, наблюдаемое в j th столбец всех входных параметров начиная с последнего сброса, до и включая элемент _uij текущего входа.

Когда событие сброса происходит, рабочий минимум для каждого канала становится минимальным значением всех выборок в текущем входном кадре, до и включая текущую входную выборку.

Elements as channels (sample based) — Блок обрабатывает каждый элемент входа как отдельный канал. Для 3D входного сигнала размера M-by-N-by-P, блок выводит M-by-N-by-P массив. Каждый элемент _yijk выхода содержит минимальное значение, наблюдаемое в элементе _uijk для всех входных параметров начиная с последнего сброса.

Когда событие сброса происходит, рабочий минимальный _yijk в текущей системе координат сбрасывается к элементу _uijk.

None — Отключает порт Rst.

Rising edge — Инициировал операцию сброса, когда вход Rst выполняет одно из следующих действий:

Falling edge — Инициировал операцию сброса, когда вход Rst выполняет одно из следующих действий:

Either edge — Инициировал операцию сброса, когда входом Rst является Rising edge или Falling edge.

Non-zero sample — Инициировал операцию сброса в каждом шаге расчета, что вход Rst не является нулем.

Floor

Ceiling

Convergent

Nearest

Round

Simplest

Zero

Inherit: Same as input — Блок задает тип выходных данных продукта, чтобы совпасть с типом входных данных.

fixdt([],16,0) — Блок задает двоичную точку автосо знаком, масштабируемую, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.

Inherit: Same as product output — Блок задает тип данных аккумулятора, чтобы совпасть с типом выходных данных продукта.

Inherit: Same as input — Блок задает тип данных аккумулятора, чтобы совпасть с типом входных данных.

fixdt([],16,0) — Блок задает двоичную точку автосо знаком, масштабируемую, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.
