КИХ-децимация Используя многоскоростную основанную на системе координат обработку
В этом примере блок FIR Decimation десятикратно уменьшает сигнал путем уменьшения частоты дискретизации сигнала при поддержании формата кадра.

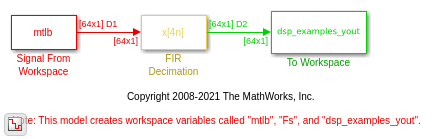

Откройте модель. Вход с блоком FIR Decimation является одноканальным входом с форматом кадра 64 и периодом системы координат 1 секунды. В диалоговом окне блока, установленном параметр фактора Децимации на 4 и параметр опций Уровня к Allow multirate processing.
Запустите модель. Блок действует в многоскоростном основанном на системе координат режиме обработки. Сигналы ввода и вывода блока FIR Decimation имеют тот же формат кадра, но частота дискретизации выхода является
временами частота дискретизации входа, где M является фактором децимации. С фактором децимации 4, частота дискретизации выходного сигнала является 1/4 временами частота дискретизации входа. Расцветка в модели показывает шаг расчета сигнала в обоих порты ввода и вывода блока FIR Decimation.
Смотрите также
Блоки
- Signal From Workspace | FIR Decimation | To Workspace (Simulink) | Probe (Simulink)
