КИХ-децимация Используя односкоростную обработку
В этом примере блок FIR Decimation десятикратно уменьшает сигнал путем уменьшения формата кадра при хранении той же частоты дискретизации.

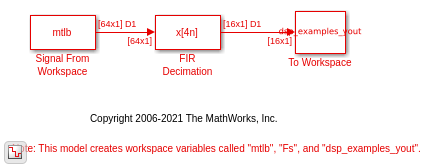

Откройте модель. Вход с блоком FIR Decimation является одноканальным входом с форматом кадра 64. В диалоговом окне блока, установленном параметр фактора Децимации на 4 и параметр опций Уровня к Enforce single-rate processing.
Запустите Модель. Блок действует в односкоростном режиме обработки. Поэтому выходной формат кадра блока является
временами размер входного кадра блока, где M является фактором децимации. С фактором децимации 4, выход имеет формат кадра 16. Как показано в модели, вход и выход блока FIR Decimation имеют ту же частоту дискретизации и различные форматы кадра.
Смотрите также
Блоки
- Signal From Workspace | FIR Decimation | To Workspace (Simulink) | Probe (Simulink)
