Многофазная реализация КИХ-блока децимации
Этот пример показывает базовую многофазную реализацию субдискретизации использования блока FIR Decimation и КИХ, фильтрующего как базовые блоки. Модель сравнивает выход блока FIR Decimation с выходом многофазной структуры децимации. Блок Time Scope сравнивает эти два выходных параметров.
Откройте модель.

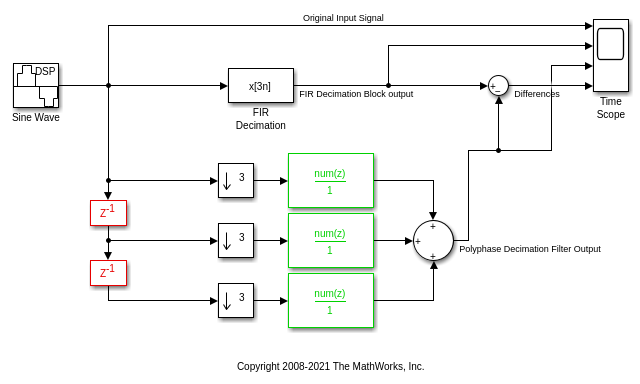

Модель имеет две ветви. Первая ветвь содержит блок FIR Decimation. Вторая ветвь содержит многофазную структуру децимации. Для получения дополнительной информации о структуре смотрите раздел Algorithms на странице блока FIR Decimation.

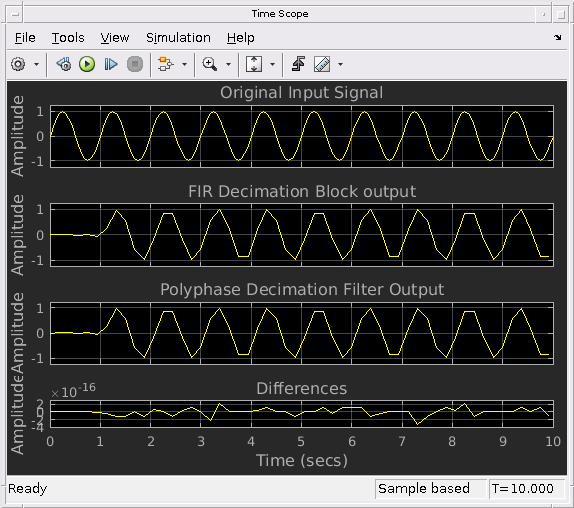

Запустите модель и просмотрите результаты на осциллографе. Первый сигнал на осциллографе является исходным синусоидальным сигналом. Вторыми и третьими сигналами на осциллографе являются выходные параметры блока FIR Decimation и многофазной структуры, соответственно. Последний сигнал на осциллографе показывает, что ошибка между двумя подкошенными выходными параметрами очень мала, почти обнулите. Эта незначительная ошибка подтверждает базовую многофазную реализацию блока FIR Decimation.
Смотрите также
Блоки
- Sine Wave | FIR Decimation | Time Scope | Discrete FIR Filter (Simulink) | Delay (Simulink) | Downsample
