ID инструкции

2.3.1

Серьезность

Строго рекомендуемый

Описание

Чтобы сопоставить интерполяционные таблицы с блоком RAM, можно использовать интерполяционные таблицы Карты для параметра RAM, расположенного во вкладке HDL Code Generation> вкладка Optimization> Pipelining в диалоговом окне Model Configuration Parameters. Этот параметр является выбранным On по умолчанию. Оптимизация вставляет блок Delay, который имеет длину Задержки 1 и ResetType устанавливают на none сразу после блока Lookup Table. Этот шаблон моделирования эффективно сопоставляет ваш проект с Блоком RAM на FPGA. Чтобы использовать интерполяционные таблицы карты для опции RAM, вы должны:

Смотрите интерполяционные таблицы Карты к RAM.

В качестве альтернативы можно выборочно включить эту оптимизацию для определенных подсистем в проекте при помощи MapToRAM Свойство Блока HDL и отключение интерполяционных таблиц Карты к опции RAM для модели или создают шаблон моделирования в вашем проекте, который совпадает с шаблоном, в противном случае сгенерированным оптимизацией.

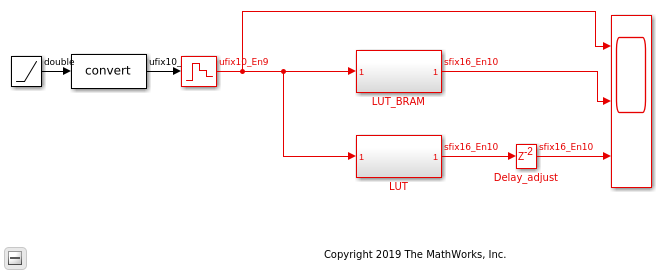

Для примера откройте модель hdlcoder_LUT_BRAM_mapping.slx.

open_system('hdlcoder_LUT_BRAM_mapping')
set_param('hdlcoder_LUT_BRAM_mapping','SimulationCommand','Update')

Интерполяционные таблицы Карты к опции RAM включены на этой модели.

hdlget_param('hdlcoder_LUT_BRAM_mapping','LUTMapToRAM')

ans =

    'on'

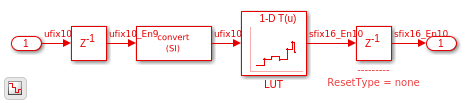

LUT_BRAM Подсистема содержит 1D блок Lookup Table, сопровождаемый блоком Delay, который имеет длину Задержки 1 и ResetType устанавливают на none.

open_system('hdlcoder_LUT_BRAM_mapping/LUT_BRAM')

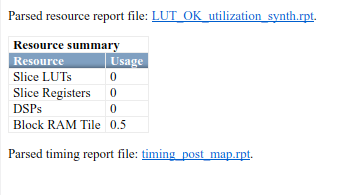

Когда вы генерируете HDL-код и синтезируете проект на FPGA, этот шаблон моделирования эффективно сопоставляет, чтобы Блокировать RAM. Этот рисунок отображает результаты синтеза для LUT_BRAM Подсистема.

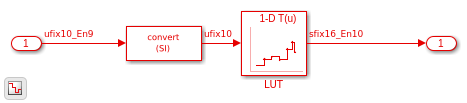

LUT Подсистема в этой модели не использует этот шаблон моделирования.

open_system('hdlcoder_LUT_BRAM_mapping/LUT')

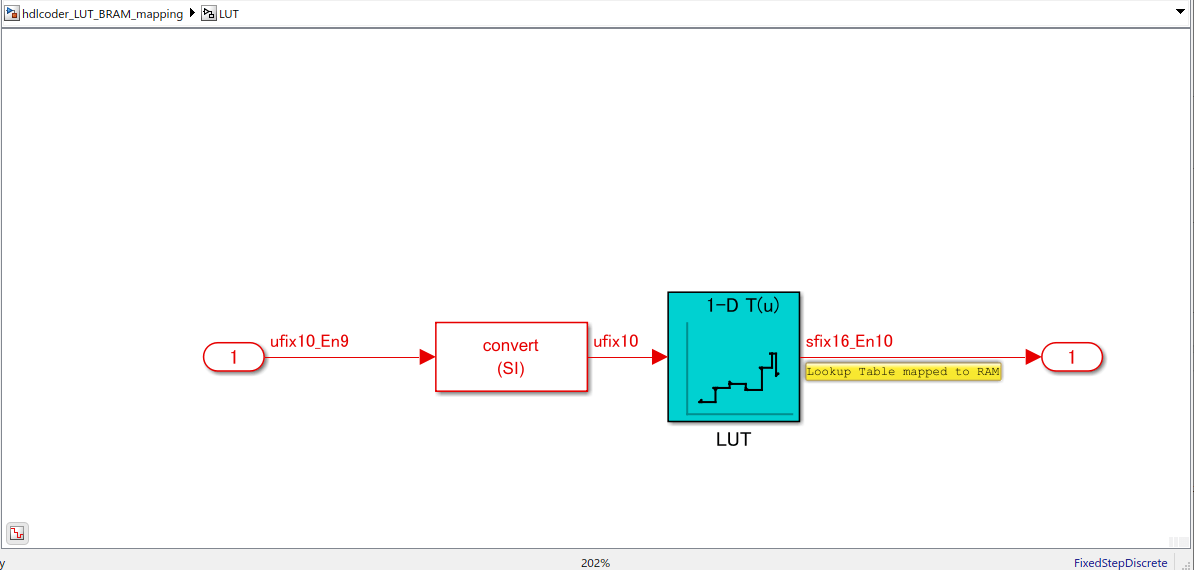

Поскольку интерполяционные таблицы Карты к опции RAM включены для этой модели, эта подсистема все еще сопоставляет логику, чтобы Блокировать RAM. Кликните по скрипту MATLAB, соединенному в окне команды MATLAB, чтобы подсветить интерполяционные таблицы, сопоставленные с RAM в вашей модели. Можно сгенерировать этот скрипт путем включения Диагностических интерполяционных таблиц Подсветки Параметра, сопоставленных с RAM, расположенным во вкладке HDL Code Generation> Глобальные Настройки> Вкладка "Дополнительно" в диалоговом окне Model Configuration Parameters.

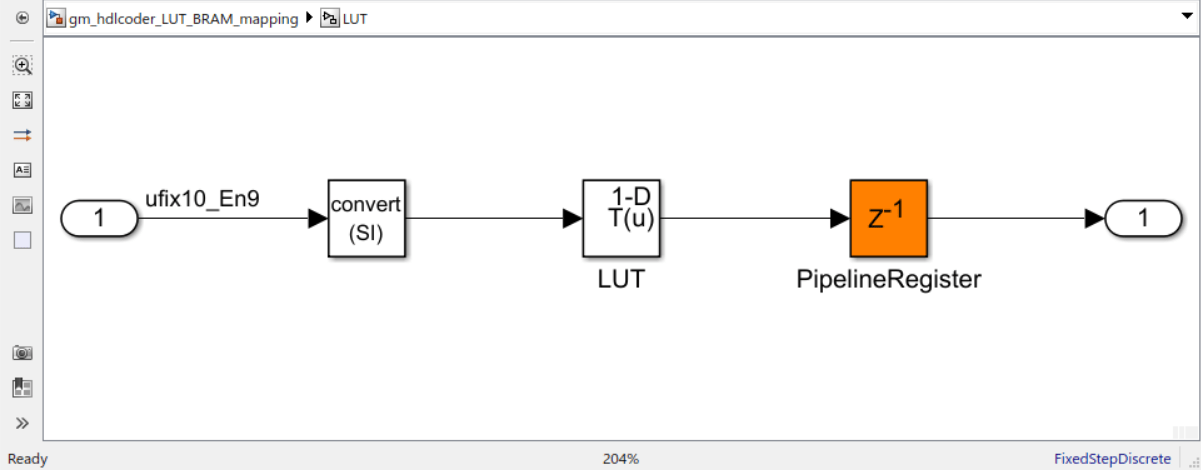

Для того, чтобы сопоставить интерполяционную таблицу, чтобы Блокировать RAM, сгенерированную модель для LUT Подсистема вставляет блок Delay, который имеет длину Задержки 1 и ResetType устанавливают на none сразу после блока Lookup Table.
