sgrid

Сгенерируйте сетку s-плоскости постоянных коэффициентов затухания и собственных частот

Описание

пример

sgrid генерирует сетку постоянных коэффициентов затухания от 0 до 1 с шагом 0,1 и собственные частоты от 0 до 10 рад/секунда с шагом одного рад/секунда для графиков корневого годографа и нуля полюса. sgrid затем строит сетку по текущей оси. sgrid создает сетку по графику, если текущая ось содержит непрерывную схему корневого годографа s-плоскости или нулевую полюсом карту.

sgrid(zeta,wn) строит сетку постоянного коэффициента затухания и линий собственной частоты для коэффициентов затухания и собственных частот в векторах zeta и wn, соответственно. sgrid(zeta,wn) создает сетку по графику, если текущая ось содержит непрерывную схему корневого годографа s-плоскости или нулевую полюсом карту.

В качестве альтернативы можно выбрать Grid из контекстного меню, чтобы сгенерировать ту же сетку s-плоскости.

sgrid(___,'new') очищает текущую систему координат сначала и устанавливает hold on.

sgrid(AX,___) строит сетку s-плоскости на Axes или UIAxes объект в текущей фигуре с указателем AX. Используйте этот синтаксис при создавании приложений с sgrid в App Designer.

Примеры

свернуть все

Создайте следующую передаточную функцию непрерывного времени:

H(s)=2s2+5s+1s2+2s+3

H = tf([2 5 1],[1 2 3]);

Постройте корневой годограф передаточной функции.

rlocus(H)

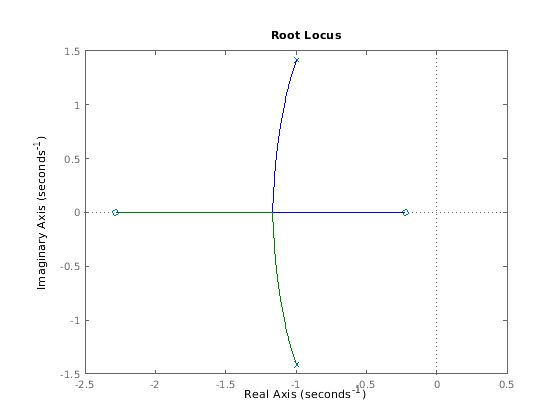

Figure contains an axes object. The axes object contains 4 objects of type line. This object represents H.

Постройте линии сетки s-плоскости на корневом годографе.

sgrid

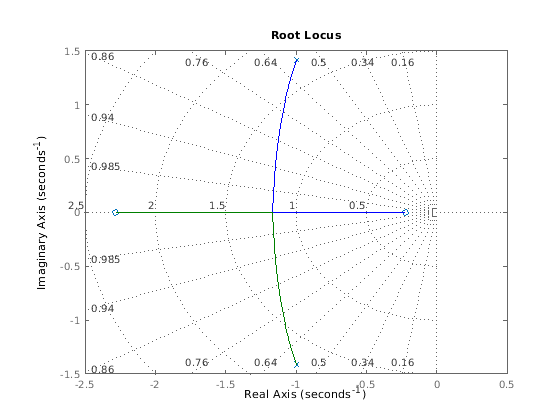

Figure contains an axes object. The axes object contains 4 objects of type line. This object represents H.

Входные параметры

свернуть все

Коэффициент затухания в виде вектора в том же порядке как wn.

Нормированная собственная частота в виде вектора.

Указатель на объект в виде Axes или UIAxes объект. Используйте AX создавать приложения с sgrid в App Designer.
