imwarp
Примените геометрическое преобразование изображения
Синтаксис
Описание
[ преобразовывает изображение, на которое пространственно ссылаются, заданное данными изображения B,RB] =
imwarp(A,RA,tform)A и его связанный пространственный объект привязки RA. Выходные параметры являются изображением, на которое пространственно ссылаются, заданным данными изображения B и его связанный пространственный объект привязки RB.
[___] = imwarp(___, задает тип интерполяции, чтобы использовать.interp)
[___] =
imwarp(___, задает аргументы пары "имя-значение", чтобы управлять различными аспектами геометрического преобразования. Name,Value)
Совет
Если входное преобразование tform не задает прямое преобразование, затем используют OutputView аргумент пары "имя-значение", чтобы ускорить преобразование.
Примеры
Примените горизонтальный сдвиг, чтобы отобразить
Считайте полутоновое изображение в рабочую область и отобразите его.
I = imread('cameraman.tif');

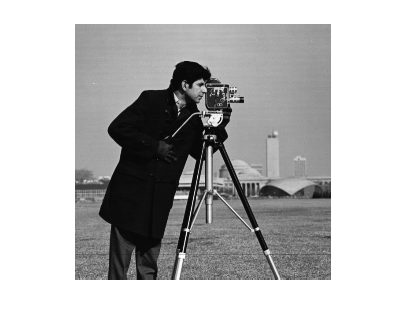

imshow(I)
Создайте 2D объект геометрического преобразования.
tform = affine2d([1 0 0; .5 1 0; 0 0 1])
tform =
affine2d with properties:
T: [3x3 double]
Dimensionality: 2
Примените преобразование к изображению.

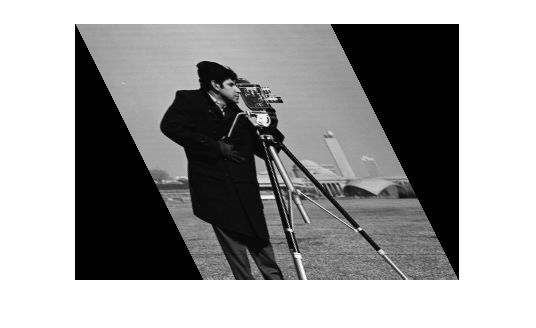

J = imwarp(I,tform); figure imshow(J)
Примените преобразование вращения к 3-D набору данных MRI
Считайте 3-D данные MRI в рабочую область и визуализируйте его.

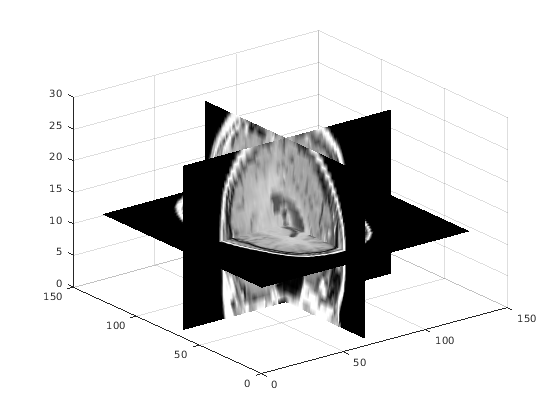

s = load('mri'); mriVolume = squeeze(s.D); sizeIn = size(mriVolume); hFigOriginal = figure; hAxOriginal = axes; slice(double(mriVolume),sizeIn(2)/2,sizeIn(1)/2,sizeIn(3)/2); grid on, shading interp, colormap gray
Создайте 3-D объект геометрического преобразования. Сначала создайте матрицу преобразования, которая вращает изображение вокруг оси Y. Затем создайте affine3d объект от матрицы преобразования.
theta = pi/8;
t = [cos(theta) 0 -sin(theta) 0
0 1 0 0
sin(theta) 0 cos(theta) 0
0 0 0 1];
tform = affine3d(t)tform =
affine3d with properties:
T: [4x4 double]
Dimensionality: 3
Примените преобразование к изображению.
mriVolumeRotated = imwarp(mriVolume,tform);

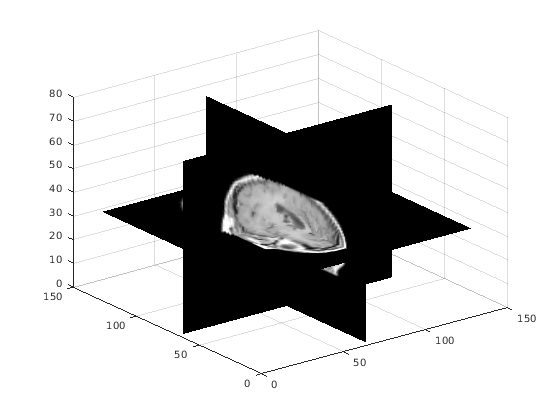

Визуализируйте три плоскости разбиения через центр преобразованных объемов.

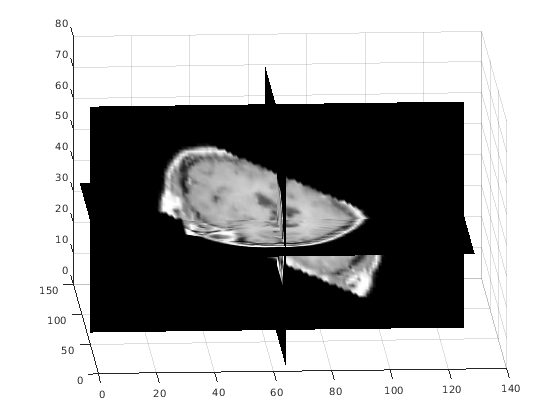

sizeOut = size(mriVolumeRotated); hFigRotated = figure; hAxRotated = axes; slice(double(mriVolumeRotated),sizeOut(2)/2,sizeOut(1)/2,sizeOut(3)/2) grid on, shading interp, colormap gray
Соедините представления обеих осей.
linkprop([hAxOriginal,hAxRotated],'View');Установите представление видеть эффект вращения.

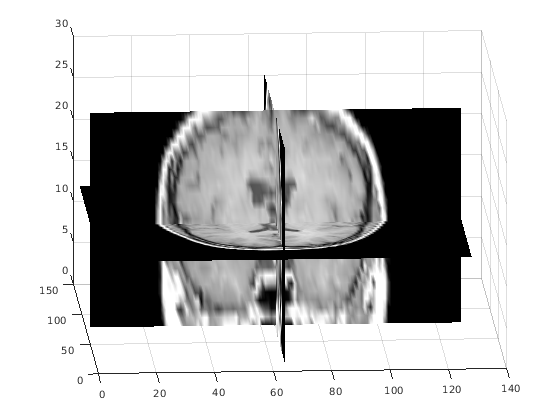

set(hAxRotated,'View',[-3.5 20.0])
Деформируйте изображение Используя различные Выходные стили представления
Считайте и отобразите изображение. Чтобы видеть пространственные степени изображения, сделайте оси видимыми.

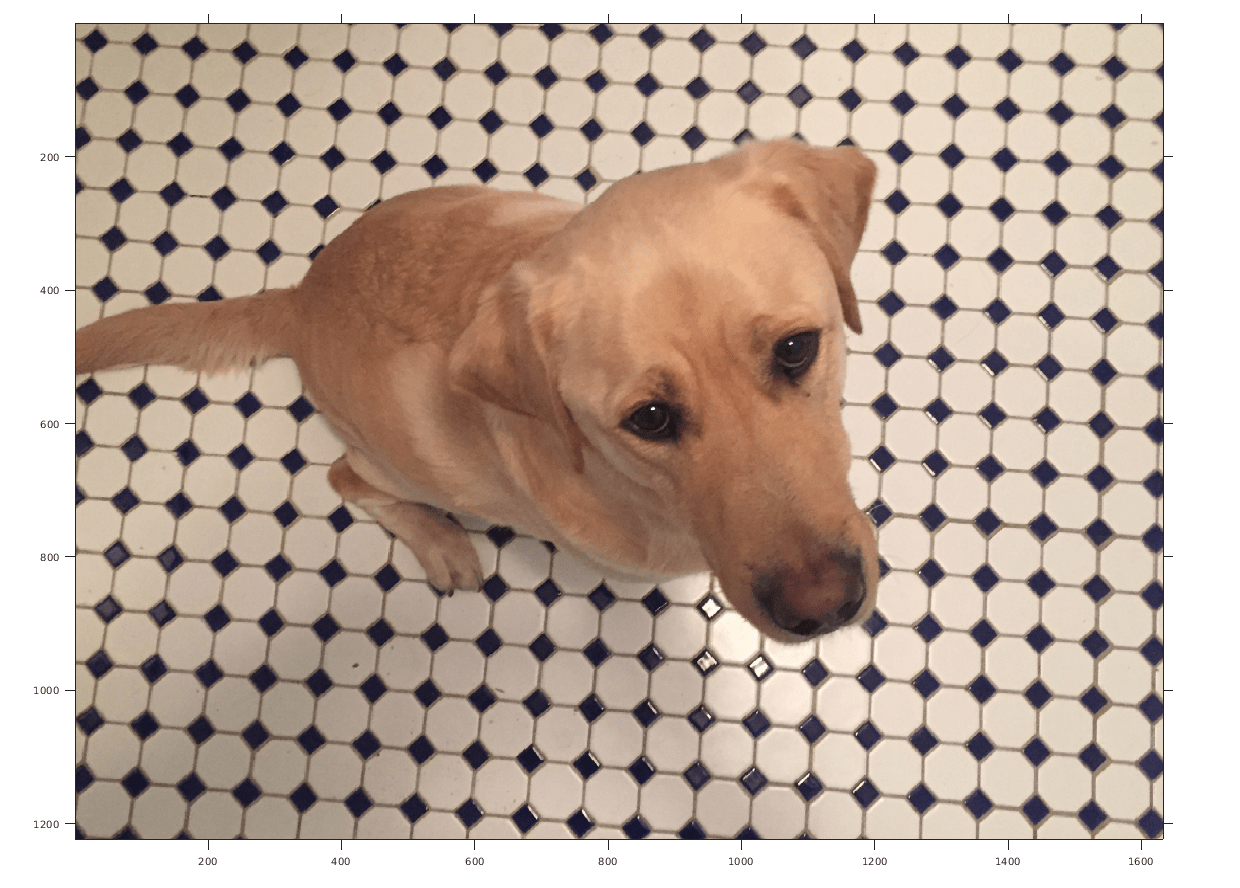

A = imread('kobi.png'); iptsetpref('ImshowAxesVisible','on') imshow(A)
Создайте 2D аффинное преобразование. Этот пример создает рандомизированное преобразование, которое состоит из шкалы фактором в области значений [1.2, 2.4], вращение углом в области значений [-45, 45] степени и горизонтальный перевод расстоянием в области значений [100, 200] пиксели.
tform = randomAffine2d('Scale',[1.2,2.4],'XTranslation',[100 200],'Rotation',[-45,45]);
Создайте три различных выходных представления для изображения и преобразование.
centerOutput = affineOutputView(size(A),tform,'BoundsStyle','CenterOutput'); followOutput = affineOutputView(size(A),tform,'BoundsStyle','FollowOutput'); sameAsInput = affineOutputView(size(A),tform,'BoundsStyle','SameAsInput');
Примените преобразование к входному изображению с помощью каждого из различных выходных стилей представления.
BCenterOutput = imwarp(A,tform,'OutputView',centerOutput); BFollowOutput = imwarp(A,tform,'OutputView',followOutput); BSameAsInput = imwarp(A,tform,'OutputView',sameAsInput);
Отобразите получившиеся изображения.

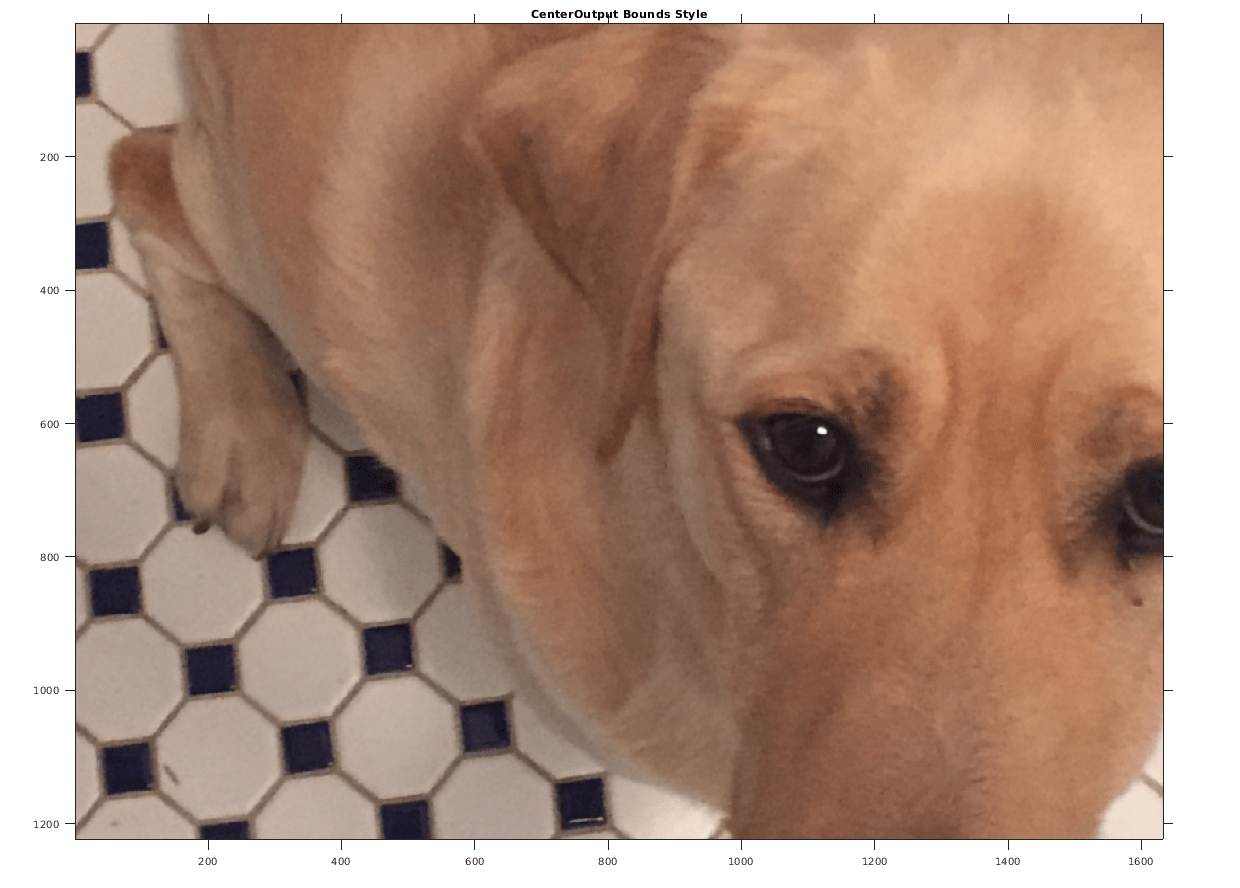

imshow(BCenterOutput)
title('CenterOutput Bounds Style');

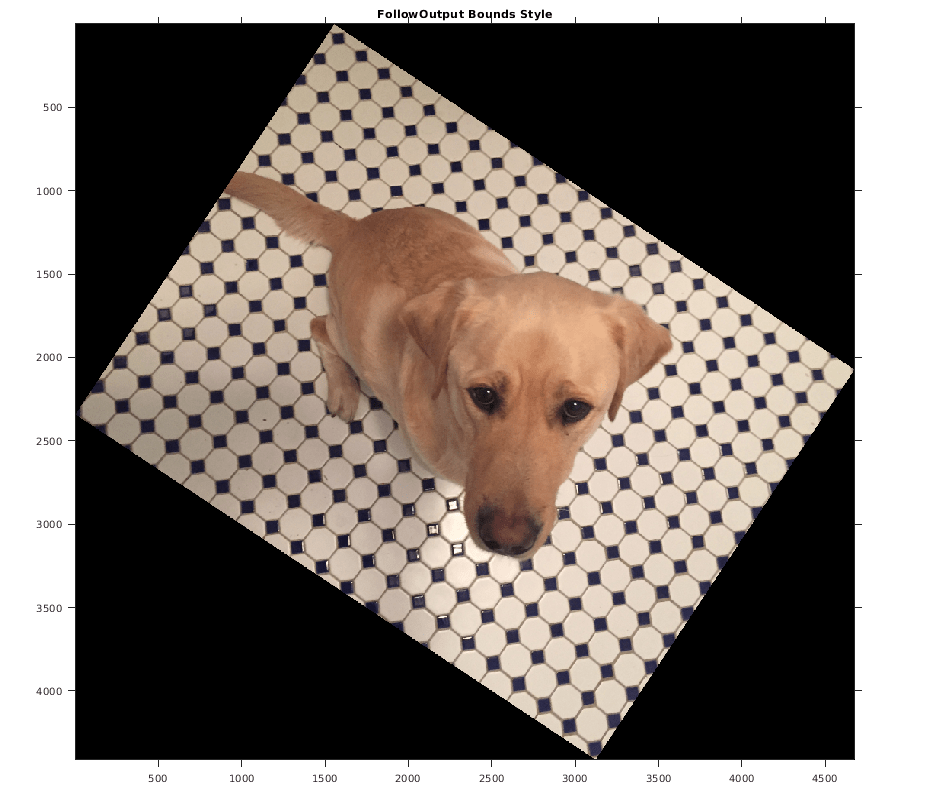

imshow(BFollowOutput)
title('FollowOutput Bounds Style');

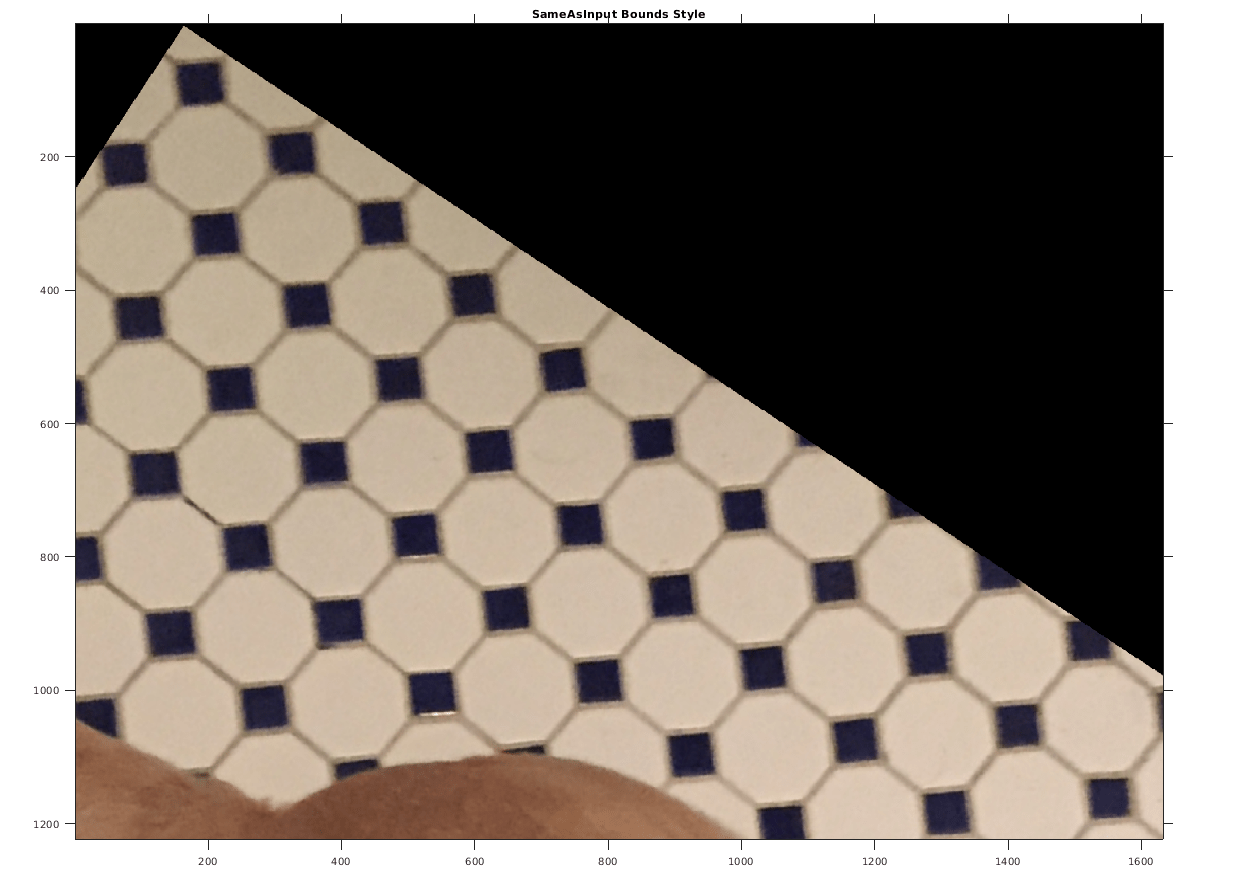

imshow(BSameAsInput)
title('SameAsInput Bounds Style');
iptsetpref('ImshowAxesVisible','off')
Входные параметры
Выходные аргументы
Алгоритмы
imwarp определяет значение пикселей в выходном изображении путем отображения местоположений в выходном изображении к соответствующим местоположениям во входном изображении (обратное отображение). imwarp интерполирует во входном изображении, чтобы вычислить значение выходного пикселя.
Следующая фигура иллюстрирует преобразование перевода. Условно, оси во входном пространстве подписаны u и v, и оси на выходном пробеле подписаны X и Y. На рисунке отметьте как imwarp изменяет пространственные координаты, которые задают местоположения пикселей во входном изображении. Пиксель в (1,1) теперь расположен в (41,41). В изображении шахматной доски каждый черный, белый, и серый квадрат 10 пикселей высотой и 10 пикселей шириной. Для получения дополнительной информации о различии между пространственными координатами и пиксельными координатами, смотрите Системы координат Изображений.
Введите переведенное изображение
Расширенные возможности
Смотрите также
Приложения
Функции
affineOutputView|imregister|imregtform|imregdemons|imtranslate|randomWindow2d|centerCropWindow2d|missing
