Управление пределами палитры

Для многих типов визуализации вы создаете, MATLAB^® сопоставляет полный спектр ваших данных к палитре по умолчанию. Наименьшее значение в ваших данных сопоставляет с первой строкой в палитре и самых больших картах ценности к последней строке в палитре. Все промежуточные значения отображаются линейно в промежуточных строках палитры.

Это отображение по умолчанию полезно в большинстве случаев, но можно выполнить отображение в любой области значений, которую вы выбираете, даже если область значений, которую вы выбираете, отличается, чем область значений ваших данных. Выбор различной области значений отображения позволяет вам:

Рассмотрите поверхностный Z = X + Y, где –10 ≤ x ≤ 10 и –10 ≤ y ≤ 10.

[X,Y] = meshgrid(-10:10);
Z = X + Y;
s = surf(X,Y,Z);
xlabel('X');
ylabel('Y');
zlabel('Z = C');
colorbar

То, как Данные об Объемной поверхностной диаграмме Относятся к Палитре, описывает свойства, которые управляют цветом в этом представлении. По существу, CData свойство Surface объект содержит массив C это сопоставляет каждый узел решетки на поверхности к цвету в палитре. По умолчанию, C равно Z, где Z массив, содержащий значения z = f (x, y) в узлах решетки. Таким образом цвета меняются в зависимости от изменений в Z.

Областью значений отображения управляет CLim свойство Axes объект. Это свойство содержит двухэлементный вектор из формы [cmin cmax]. Значение по умолчанию cmin равно наименьшему значению C, и значение по умолчанию cmax самое большое значение C. В этом случае, CLim [-20 20] потому что область значений C отражает область значений Z.

Изменение CLim к [0 20] клипы все значения в или ниже 0 к первому раскрашивают палитру.

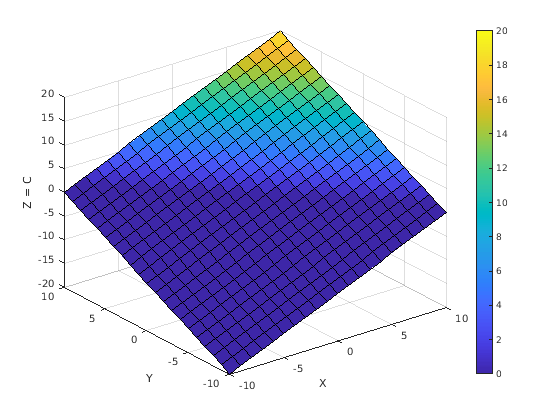

Эта команда изменяет CLim свойство к [0 20]. Заметьте, что более низкая половина карт поверхности к первому раскрашивает (темно-синюю) палитру. Это усечение происходит потому что C (который равен Z) меньше чем или равно, чтобы обнулить в тех точках.

caxis([0 20]);

Можно также расширить область значений отображения, чтобы видеть, где данные находятся в той области значений. Например, изменяя область значений в [-60 20] результаты на поверхности, которая только использует половину цветов. Более низкая половина палитры соответствует значениям, которые находятся вне области значений C, таким образом, те цвета не представлены на поверхности.

caxis([-60 20]);
