caxis
Установите пределы палитры
Описание
caxis( устанавливает пределы палитры для текущей системы координат. limits)limits двухэлементный вектор из формы [cmin cmax]. Все значения в палитре, индексирующей массив, которые меньше чем или равны cmin сопоставьте с первой строкой в палитре. Все значения, которые больше или равны cmax сопоставьте с последней строкой в палитре. Все значения между cmin и cmax отобразитесь линейно в промежуточных строках палитры.
Примечание
caxis функционируйте только влияет на графические объекты, которые имеют CDataMapping набор свойств к 'scaled'. Это не влияет на графические объекты, которые используют истинный цвет или имеют CDataMapping установите на 'direct'.
caxis('auto') включает автоматические предельные обновления, когда значения в палитре, индексирующей массив, изменяются. Это поведение по умолчанию. caxis auto команда является альтернативной формой этого синтаксиса.
caxis('manual') отключает автоматические предельные обновления. caxis manual команда является альтернативной формой этого синтаксиса.
Примеры
Повышение нижнего предела

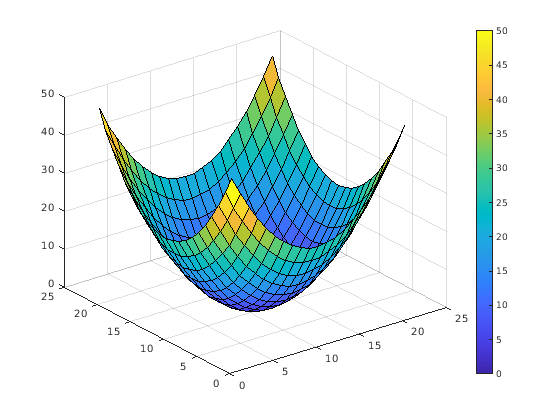

Постройте параболоид со шкалой палитры.
[X,Y] = meshgrid(-5:.5:5); Z = X.^2 + Y.^2; surf(Z); colorbar
Получите пределы текущего цвета.
lim = caxis
lim = 1×2
0 50
Повысьте нижний предел до 20. Заметьте, что все значения Z это меньше чем или равно 20 сопоставьте с первым цветом.
caxis([20 50])
Содержание цветных пределов для нескольких объемных поверхностных диаграмм
Создайте две поверхности параболоида, которые вертикально возмещены.
[X,Y] = meshgrid(-5:.5:5); Z1 = X.^2 + Y.^2; Z2 = Z1 + 50;

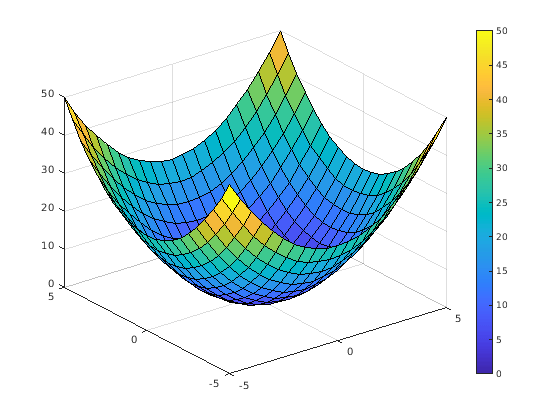

Постройте первый параболоид. Добавьте шкалу палитры и содержите оси для второго параболоида.
surf(X,Y,Z1);
colorbar
hold on

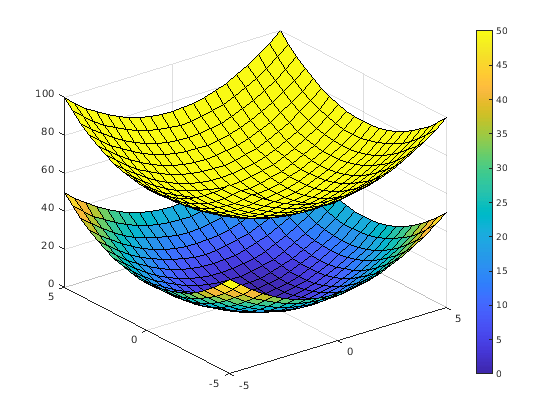

Содержите пределы текущего цвета с помощью 'manual' опция. Затем постройте второй параболоид.
caxis('manual');
surf(X,Y,Z2);
Установление цветных пределов для определенные оси

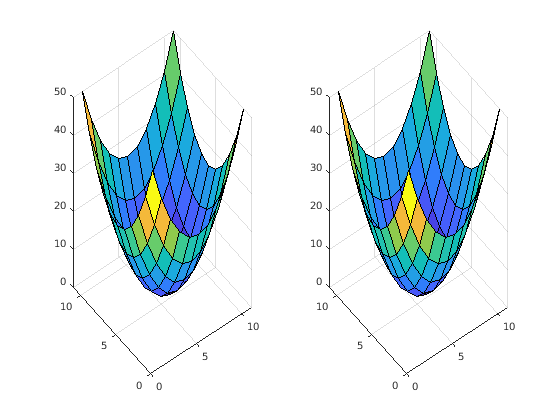

Начиная в R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 1 2 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Постройте параболоид в каждого, исключает.
[X,Y] = meshgrid(-5:1:5); Z = X.^2 + Y.^2; tiledlayout(1,2) % Left plot ax1 = nexttile; surf(ax1,Z); % Right plot ax2 = nexttile; surf(ax2,Z);

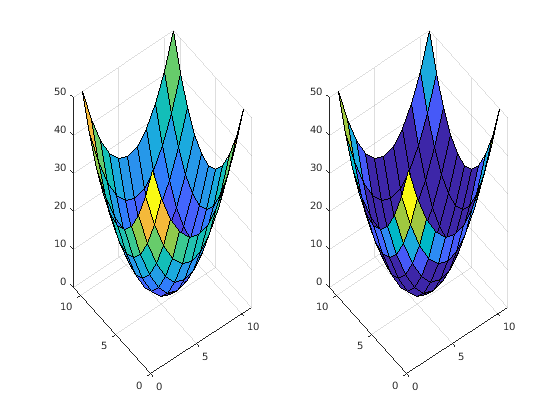

Повысьте более низкий цветной предел правильных осей к 20.
caxis(ax2,[20 50])
