geoaxes
Создайте географические оси
Описание
geoaxes создает географические оси в текущей фигуре с помощью значений свойств по умолчанию и делает его текущими осями.
Географические оси отображает данные в географических координатах (широта/долгота) на карте. Карта жива, то есть, можно панорамировать, чтобы просмотреть другие географические точки и увеличить и уменьшить масштаб на карте, чтобы просмотреть области более подробно.
geoaxes( задает значения для свойств Name,Value)GeographicAxes объект с помощью одного или нескольких аргументов пары "имя-значение".
geoaxes( создает географические оси на рисунке, панели или вкладке, заданной parent,___)parent, вместо в текущей фигуре.
gx = geoaxes(___)GeographicAxes объект. Используйте gx изменить свойства осей после того, как вы создаете его.
geoaxes( делает gx)GeographicAxes объект gx текущая система координат.
Примеры
Отобразите данные на графике в географических осях

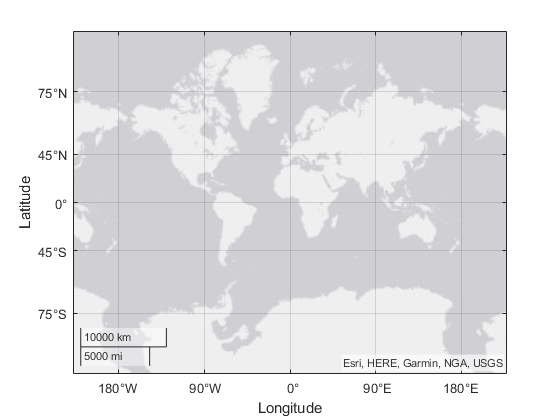

Создайте набор географических осей.
gx = geoaxes;

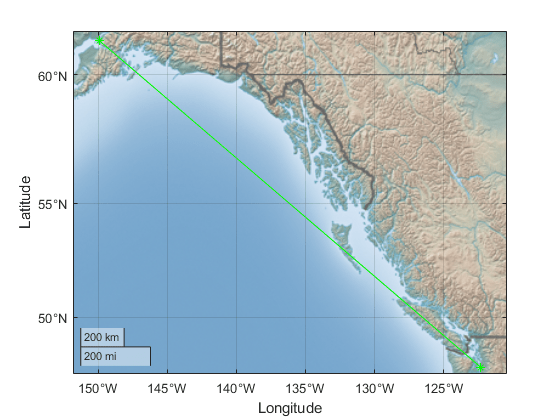

Отобразите данные на графике с помощью geoplot функция. Чтобы изменить географические оси, вы создали, задайте gx как входной параметр. Настройте внешний вид линии с помощью спецификации линии 'g-*'. Измените основную карту с помощью geobasemap функция.
latSeattle = 47.62; lonSeattle = -122.33; latAnchorage = 61.20; lonAnchorage = -149.9; geoplot(gx,[latSeattle latAnchorage],[lonSeattle lonAnchorage],'g-*') geobasemap(gx,'colorterrain')
Входные параметры
parent — Родительский контейнер
Figure возразите | Panel возразите | Tab возразите | TiledChartLayout возразите | GridLayout объект
Родительский контейнер в виде FigureПанель, Tab, TiledChartLayout, или GridLayout объект.
gx — Географические оси, которые будут делаться текущие оси
GeographicAxes объект
Географические оси, которые будут делаться текущие оси в виде GeographicAxes объект.
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
gx = geoaxes('Basemap','colorterrain')Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите GeographicAxes Properties.
Basemap — Сопоставьте, по которому можно отобразить данные на графике
'streets-light' (значение по умолчанию) | 'streets-dark' | 'streets' | 'satellite' | 'topographic' | ...
Сопоставьте, по которому можно отобразить данные на графике в виде одного из перечисленных в таблице значений. Шесть из basemaps являются размещенными рядом наборами данных, созданными с помощью Естественной Земли. Пять из basemaps являются картами высокого уровня изменения масштаба, размещенными Esri®.
|
|
Карта, спроектированная, чтобы обеспечить географический контекст при выделении пользовательских данных по светлому фону. Размещенный Esri. |
|
Карта, спроектированная, чтобы обеспечить географический контекст при выделении пользовательских данных по темному фону. Размещенный Esri. |
|
|
План действий общего назначения, который подчеркивает точное, четкое моделирование дорог и транзитных сетей. Размещенный Esri. |
|
Полная глобальная основная карта состоит из спутниковых снимков с высоким разрешением. Размещенный Esri. |
|
|
Карта общего назначения с моделированием, чтобы изобразить топографические функции. Размещенный Esri. |
|
Сопоставьте, который комбинирует выведенные из спутника данные о типе поверхности, заштрихованное облегчение и облегчение дна океана. Легкая, естественная палитра подходит для тематических и ссылочных карт. Созданная использующая Естественная Земля. |
|
|
Теневая вспомогательная карта смешивается с палитрой типа поверхности. Влажная низменность является зеленой, и засушливая низменность является коричневой. Созданная использующая Естественная Земля. |
|
Карта ландшафта в оттенках серого. Теневое облегчение подчеркивает и высокие горы и микроландшафт, найденный в низменности. Созданная использующая Естественная Земля. |
|
|
Двухцветная, океанская землей карта со светло-зелеными контактными площадками и голубыми водными областями. Созданная использующая Естественная Земля. |
|
Двухцветная, океанская землей карта с серыми контактными площадками и областями белой воды. Созданная использующая Естественная Земля. |
|
|
Двухцветная, океанская землей карта со светло-серыми контактными площадками и темно-серыми водными областями. Эта основная карта установлена с MATLAB®. Созданная использующая Естественная Земля. |
Пустой фон, который отображает ваши данные на графике с сеткой долготы широты, метками деления и метками. |
Весь basemaps кроме 'darkwater' потребуйте доступа в Интернет. 'darkwater' основная карта включена с MATLAB.
Если у вас нет сопоставимого доступа к Интернету, можно загрузить basemaps, созданный с помощью Естественной Земли на локальную систему при помощи Add-On Explorer. Пять карт высокого уровня изменения масштаба не доступны для скачивания. Для больше о загрузке basemaps и изменении основной карты по умолчанию в вашей локальной системе, смотрите доступ к Basemaps для Географических Осей и Графиков.
basemaps, размещенные Esri периодически, обновляются. В результате вы можете видеть различия в своей визуализации в зависимости от времени.
Выравнивание контуров и меток области является представлением функции, обеспеченной по условию поставщики, и не подразумевает подтверждение MathWorks®.
Пример: gb = geobubble(1:10,1:10,'Basemap','bluegreen')
Пример: gb.Basemap = 'bluegreen'
Типы данных: char | string
Position — Размер и местоположение, исключая поле для меток
четырехэлементный вектор
Размер и местоположение, исключая поле для меток в виде четырехэлементного вектора из формы [left bottom width height]. Для получения дополнительной информации смотрите Размещение Осей Управления.
Units — Модули положения
'normalized' (значение по умолчанию) | 'inches' | 'centimeters' | 'points' | 'pixels' | 'characters'
Модули положения в виде одного из этих значений.
Units | Описание |
|---|---|
'normalized' (значение по умолчанию) | Нормированный относительно контейнера, который обычно является фигурой или панелью. Левый нижний угол контейнера сопоставляет с (0,0), и правый верхний угол сопоставляет с (1,1). |
'inches' | 'inches' |
'centimeters' | 'centimeters' |
'characters' | На основе шрифта uicontrol по умолчанию графического корневого объекта:
|
'points' | Точки книгопечатания. Один пункт равен 1/72 дюйма. |
'pixels' | 'pixels'. Начиная в R2015b, расстояния в пикселях независимы от вашего системного разрешения по Windows® и системы Макинтоша:
На Linux® системы, размер пикселя определяется вашим системным разрешением. |
При определении модулей как пары "имя-значение" во время создания объекта необходимо установить Units свойство прежде, чем задать свойства, что вы хотите использовать эти модули, такие как OuterPosition.
Выходные аргументы
Советы
Задайте пользовательский basemaps использование функции Mapping Toolbox™
addCustomBasemap(Mapping Toolbox).Добавьте средство выбора основной карты в панель инструментов осей при помощи функции Mapping Toolbox
addToolbarMapButton(Mapping Toolbox).Отобразите 3-D географические данные на графике с помощью функций Mapping Toolbox
geoglobe(Mapping Toolbox) иgeoplot3(Mapping Toolbox).Некоторая графика функционирует свойства осей сброса при графическом выводе. Чтобы отобразить дополнительные данные на графике в географические оси, используйте
hold onкоманда перед вызовами функций построения графика.Вы не можете отобразить на графике данные, которые требуют Осей декартовой системы координат в географическом графике.
Когда вы строите на географических осях,
geoaxesфункция принимает, что на координаты ссылаются к системе координат WGS84. Если вы строите координаты использования, на которые ссылаются к различной системе координат, то координаты могут казаться неправильно выровненными.
Смотрите также
Функции
axes|figure|cla|gca|geoplot|geoscatter|geolimits|geobasemap
