geoplot
Постройте линию в географических координатах
Синтаксис
Описание
geoplot( строит график в географические оси с вершинами в местоположениях долготы широты, заданных (в градусах) векторами lat,lon)lat и lon. lat и lon входные параметры должны быть одного размера. По умолчанию, geoplot проводит сплошную линию, без маркеров, с помощью цветов, заданных ColorOrder свойство географического объекта осей.
geoplot(lat1,lon1,...,latN,lonN) построил графики, заданные несколькими наборами местоположений долготы широты.
geoplot(lat1,lon1,LineSpec1,...,latN,lonN,LineSpecN) построил графики, заданные несколькими наборами местоположений долготы широты, с отдельным LineSpec для каждой линии.
geoplot(___, задает свойства линии на графике с помощью одного или нескольких Name,Value)Name,Value парные аргументы.
geoplot( графики в географических осях заданы gx,___)gx вместо текущей системы координат.
h = geoplot(___)h изменить свойства объектов Линии на графике.
Примеры
Создайте географический график
Постройте прямой график между двумя точками на карте. Задайте конечные точки линии с помощью координат Сиэтла и Анкориджа. Задайте широту и долготу в градусах.
latSeattle = 47.62; lonSeattle = -122.33; latAnchorage = 61.20; lonAnchorage = -149.9;

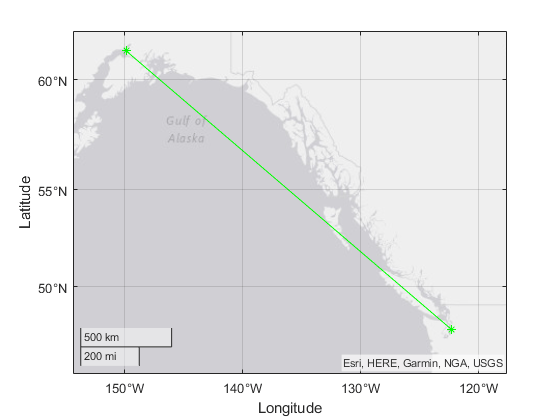

Отобразите данные на графике по карте. Настройте внешний вид линии с помощью спецификации линии 'g-*'. Настройте пределы широты и долготы карты с помощью geolimits.
geoplot([latSeattle latAnchorage],[lonSeattle lonAnchorage],'g-*')
geolimits([45 62],[-149 -123])
Добавьте текст в географический график
Постройте прямой график между двумя точками на карте. Задайте конечные точки линии с помощью координат Сиэтла и Анкориджа. Задайте широту и долготу в градусах.
latSeattle = 47.62; lonSeattle = -122.33; latAnchorage = 61.20; lonAnchorage = -149.9;
Отобразите данные на графике с помощью geoplot. Настройте внешний вид линии с помощью спецификации линии 'g-*'. Настройте пределы широты и долготы карты с помощью geolimits.
geoplot([latSeattle latAnchorage],[lonSeattle lonAnchorage],'g-*')
geolimits([45 62],[-149 -123])

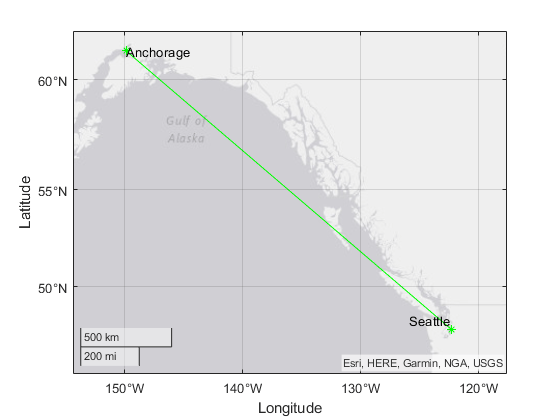

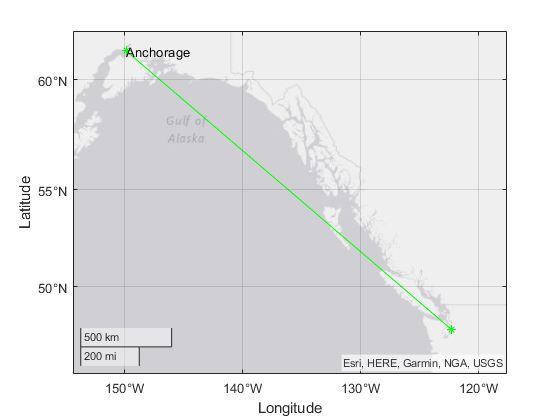

Идентифицируйте Анкоридж с помощью text функция.
text(latAnchorage,lonAnchorage,'Anchorage');
Идентифицируйте Сиэтл с помощью text функция. Настройте выравнивание текстовой метки путем определения свойств Text объект.
text(latSeattle,lonSeattle,'Seattle',... 'HorizontalAlignment','right',... 'VerticalAlignment','bottom');
Настройте отдельные линии на карте
Задайте координаты широты и долготы Сиэтла, Анкориджа и Мыса Барроу.
latSeattle = 47.62; lonSeattle = -122.33; latAnchorage = 61.20; lonAnchorage = -149.9; latPtBarrow = 71.38; lonPtBarrow = -156.47;

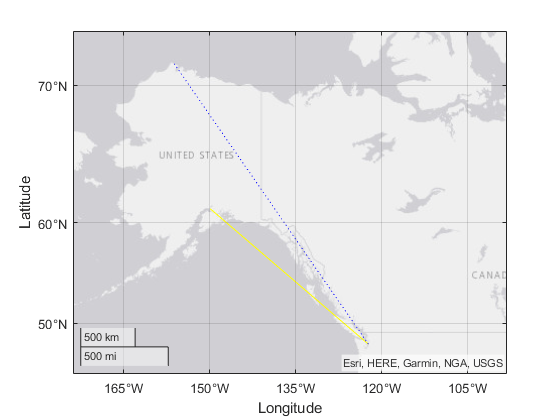

Постройте прямые графики от Сиэтла до каждого из других двух городов. Проведите чисто желтую линию от Сиэтла до Анкориджа и точечную синюю линию между Сиэтлом и Мысом Барроу. Настройте пределы широты и долготы карты с помощью geolimits.
geoplot([latSeattle latAnchorage],[lonSeattle lonAnchorage],'y-',... [latSeattle latPtBarrow],[lonSeattle lonPtBarrow],'b:') geolimits([44 73],[-149 -123])

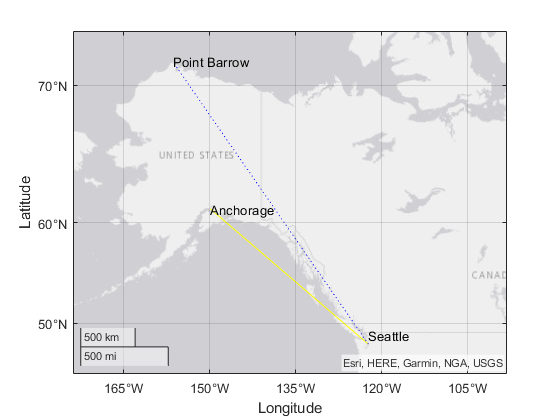

Пометьте каждый город на карте с помощью text функция.
text(latAnchorage,lonAnchorage,'Anchorage'); text(latPtBarrow,lonPtBarrow,'Point Barrow'); text(latSeattle,lonSeattle,'Seattle',... 'VerticalAlignment','bottom');
Используйте свойства линии на графике настроить внешний вид линии
Постройте прямой график между двумя точками на карте. Задайте конечные точки линии с помощью координат Сиэтла и Анкориджа. Задайте широту и долготу в градусах.
latSeattle = 47.62; lonSeattle = -122.33; latAnchorage = 61.20; lonAnchorage = -149.9;

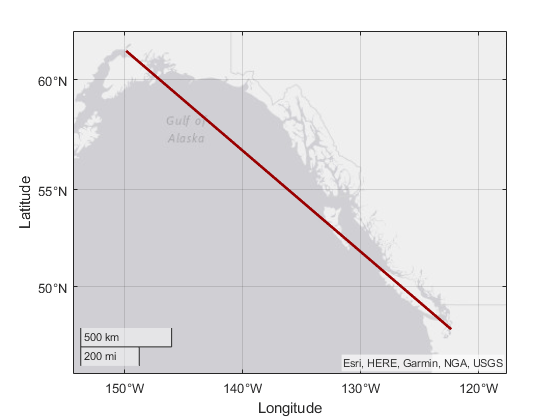

Отобразите данные на графике с помощью geoplot. Настройте пределы широты и долготы карты с помощью geolimits. Настройте внешний вид линии путем определения LineWidth и Color свойства.
geoplot([latSeattle latAnchorage],[lonSeattle lonAnchorage],... 'LineWidth',2,'Color',[.6 0 0]) geolimits([45 62],[-149 -123])
Измените основную карту, используемую в географическом графике
Постройте прямой график между двумя точками на карте. Задайте конечные точки линии с помощью координат Сиэтла и Анкориджа. Задайте широту и долготу в градусах.
latSeattle = 47.62; lonSeattle = -122.33; latAnchorage = 61.20; lonAnchorage = -149.9;
Отобразите данные на графике с помощью geoplot. Настройте пределы широты и долготы карты с помощью geolimits.
geoplot([latSeattle latAnchorage],[lonSeattle lonAnchorage]) geolimits([45 62],[-149 -123])

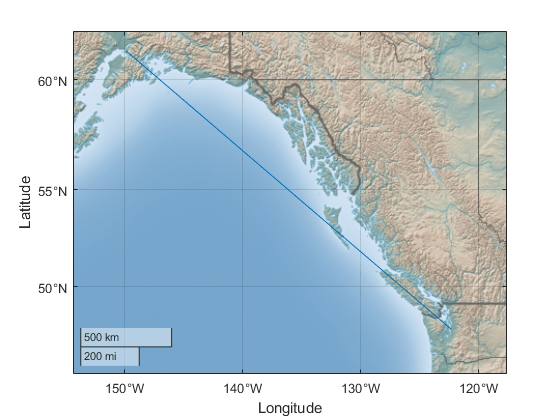

Измените основную карту, используемую в графике с помощью geobasemap функция.
geobasemap colorterrain
Входные параметры
lat — Широта координирует в градусах
действительный, числовой, конечный вектор
Широта координирует в градусах в виде действительного, числового, конечного вектора. Вектор может содержать, встроил NaNs. lat должен быть одного размера с lon.
Пример: [43.0327 38.8921 44.0435]
Типы данных: single | double
lon — Долгота координирует в градусах
действительный, числовой, конечный вектор
Долгота координирует в градусах в виде действительного, числового, конечного вектора. Вектор может содержать, встроил NaNs. lon должен быть одного размера с lat.
Пример: [-107.5556 -77.0269 -72.5565]
Типы данных: single | double
LineSpec — Стиль линии, маркер и цвет
вектор символов | строка
Стиль линии, цвет и маркер задается как символ или строка символов. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только маркер и никакую линию.
Пример: '--or' красная пунктирная линия с круговыми маркерами
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
| Маркер | Описание | Получившийся маркер |
|---|---|---|
'o' | Круг |
|
'+' | Знак «плюс» |
|
'*' | Звездочка |
|
'.' | Точка |
|
'x' | Крест |
|
'_' | Горизонтальная линия |
|
'|' | Вертикальная линия |
|
's' | Квадрат |
|
'd' | Ромб |
|
'^' | Треугольник, направленный вверх |
|
'v' | Нисходящий треугольник |
|
'>' | Треугольник, указывающий вправо |
|
'<' | Треугольник, указывающий влево |
|
'p' | Пентаграмма |
|
'h' | Гексаграмма |
|
| Название цвета | Краткое название | Триплет RGB | Внешний вид |
|---|---|---|---|
'red' | 'r' | [1 0 0] |
|
'green' | 'g' | [0 1 0] |
|
'blue' | 'b' | [0 0 1] |
|
'cyan'
| 'c' | [0 1 1] |
|
'magenta' | 'm' | [1 0 1] |
|
'yellow' | 'y' | [1 1 0] |
|
'black' | 'k' | [0 0 0] |
|
'white' | 'w' | [1 1 1] |
|
gx — Предназначайтесь для географических осей
GeographicAxes объект
Предназначайтесь для географических осей в виде GeographicAxes объект.[1] Можно изменить внешний вид и поведение GeographicAxes объект путем установки его свойств. Для списка свойств смотрите GeographicAxes Properties.
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
h = geoplot(lat,lon,'Color','g')Примечание
Настройки свойства применяются ко всем линиям в графике. Чтобы установить свойства отдельной линии, получите указатель на линию в geoplot возвращаемое значение h и используйте запись через точку.
Пары "имя-значение", перечисленные здесь, являются только подмножеством. Для полного списка смотрите Line Properties.
Color 'LineColor'
[0 0.4470 0.7410] 'r' | 'g' | 'b' | ...
Цвет линии в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или краткого названия.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; например,[0.4 0.6 0.7].Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (
#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от0кF. Значения не являются чувствительными к регистру. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
![Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue](colororder1.png){kind=small}
![Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange](colororder2.png){kind=small}
![Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow](colororder3.png){kind=small}
![Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple](colororder4.png){kind=small}
![Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green](colororder5.png){kind=small}
![Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue](colororder6.png){kind=small}
![Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red](colororder7.png){kind=small}
Пример: 'blue'
Пример: [0 0 1]
Пример: '#0000FF'
Стиль линии в виде одной из опций перечислен в этой таблице.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая линия | Никакая линия |
Marker — Символ маркера
'none' (значение по умолчанию) | 'o' | '+' | '*' | '.' | 'x' | ...
Символ маркера в виде одного из маркеров в этой таблице. По умолчанию на графике маркеры не отображаются. Добавьте маркеры в каждой точке данных вдоль линии путем определения символа маркера.
| Маркер | Описание | Получившийся маркер |
|---|---|---|
'o' | Круг |
|
'+' | Знак «плюс» |
|
'*' | Звездочка |
|
'.' | Точка |
|
'x' | Крест |
|
'_' | Горизонтальная линия |
|
'|' | Вертикальная линия |
|
's' | Квадрат |
|
'd' | Ромб |
|
'^' | Треугольник, направленный вверх |
|
'v' | Нисходящий треугольник |
|
'>' | Треугольник, указывающий вправо |
|
'<' | Треугольник, указывающий влево |
|
'p' | Пентаграмма |
|
'h' | Гексаграмма |
|
'none' | Никакие маркеры | Не применяется |
Цвет заливки маркера в виде 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. 'auto' опция использует тот же цвет в качестве Color свойство родительских осей. Если вы задаете 'auto' и поле графика осей невидимо, цвет заливки маркера является цветом фигуры.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; например,[0.4 0.6 0.7].Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (
#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от0кF. Значения не являются чувствительными к регистру. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Выходные аргументы
Советы
Отобразите 3-D географические данные на графике с помощью функций Mapping Toolbox™
geoglobe(Mapping Toolbox) иgeoplot3(Mapping Toolbox).Чтобы настроить определенные аспекты вашего графика, используйте свойства географических осей. Для списка свойств смотрите GeographicAxes Properties.
Чтобы отобразить дополнительные данные на графике в географических осях, используйте
hold onкоманда.Вы не можете отобразить на графике данные, которые требуют Осей декартовой системы координат в географические оси.
Когда вы строите на географических осях,
geoplotфункция принимает, что на координаты ссылаются к системе координат WGS84. Если вы строите координаты использования, на которые ссылаются к различной системе координат, то координаты могут казаться неправильно выровненными.
[1] Выравнивание контуров и меток области является представлением функции, обеспеченной по условию поставщики, и не подразумевает подтверждение MathWorks®.
